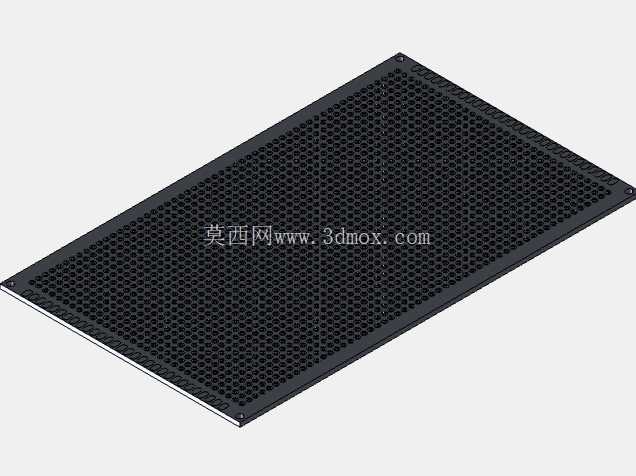

150×90mm标准原型PCB板结构设计

　　在电子硬件开发、嵌入式设备样机试制以及DIY电路创作的场景里，一块尺寸规整、参数标准化的原型PCB板是所有结构适配工作的基础载体，很多工程师在做整机外壳设计、内部堆叠规划的时候，往往会因为没有准确的PCB三维参考模型，出现安装孔位错位、接口避让空间不足、板边与壳体筋位干涉的问题，反复打样调整不仅拉长项目周期，也会造成不必要的物料损耗。这款150mm×90mm规格的原型PCB三维模型，完全贴合行业通用的原型板设计规范，建模过程中还原了真实PCB的板厚、孔位、布局特征，能够直接导入结构设计环境中作为基准参考，帮工程师在方案阶段就完成空间匹配校验。从实际使用场景来看，这个尺寸的原型板覆盖了绝大多数中小体量电子项目的需求，不管是做工业控制类的小型采集终端、桌面级DIY电子装置，还是学生课程设计里的功能电路验证，都能适配对应的安装空间。板上采用2.54mm标准网格孔距设计，也就是行业内常说的0.1英寸孔距，这个参数是通用洞洞板、原型板的通用标准，能够兼容绝大多数直插元器件的引脚间距，不管是电阻电容、接插件还是常用的直插芯片，都能在网格上找到对应的安装位置，不需要额外调整孔位坐标。

　　板上预留的孔径约1.0mm，刚好适配常规直插元件的引脚直径，同时也能满足单股飞线的穿孔焊接需求，双面布局的设计还原了真实双面板的走线层空间，在做结构干涉检查的时候，能够同时考虑正反两面元器件的高度占用，避免出现背面元件贴到壳体、或者与内部其他结构件碰撞的问题。在建模思路上，没有采用简化的薄板示意方式，而是严格按照真实PCB的物理边界做了实体还原，板边的倒角、安装孔的位置都参考了通用原型板的常规设计，四个角的安装孔位预留了适合M3螺丝的固定空间，能够直接匹配标准的铜柱支撑高度，在做整机装配的时候，可以直接把这个模型作为电子部分的基准，依次排布电池、接线端子、外接接口等其他部件，提前算好各个部件之间的安全间隙。

　　很多工程师在做外壳设计的时候，容易忽略PCB板上最高元件的高度空间，比如电解电容、接线端子这类高出板面较多的元件，如果没有准确的参考，很容易出现外壳盖合之后压到元件的问题，这个模型在构建的时候预留了双面元件的布局参考层，使用者可以根据自己的实际元件排布，在对应位置添加元件模型，快速完成整个电子部分的空间堆叠，不需要从零开始绘制PCB的基础外形。从安装边界来看，150mm×90mm的外形尺寸属于中等规格的原型板，既不会因为尺寸太小限制电路功能的扩展，也不会因为尺寸过大占用过多的整机内部空间，板边到最外侧孔位的距离留足了壳体壁厚的安装余量，在设计塑料外壳或者金属壳体的时候，不需要额外裁切PCB的边界，直接按照这个外形尺寸预留安装槽位即可。对于做SolidWorks环境下的设备布局可视化的工程师来说，这个模型的实体特征完整，导入之后不会出现破面、特征丢失的问题，能够直接用于装配体的配合约束，不管是做静态的结构展示，还是做简单的装配干涉模拟，都能提供准确的基准参考。在DIY电路创作场景中，很多爱好者会自己设计外壳或者安装支架，有了准确的三维模型之后，可以直接在软件里调整支架的固定位置、开孔大小，提前验证安装方式的可行性，不用等实物PCB到手之后再测量尺寸做结构设计，大幅缩短从电路设计到整机成型的周期。

　　另外在做工业设备的小型控制模块设计时，这类标准尺寸的原型板经常被用来做前期功能验证，结构工程师可以同步开展外壳和安装结构的设计，不需要等待PCB最终定稿，只要板型尺寸不做调整，前期做的结构设计就能直接沿用，有效实现电路设计和结构设计的并行推进，减少项目等待时间。模型还原了真实PCB的板厚特征，在做卡槽式安装设计的时候，可以直接按照模型的厚度尺寸设计卡槽的间隙，避免出现卡槽太松板件晃动、或者太紧装配困难的问题，双面的布局参考也能提醒设计者在布置内部走线的时候，预留足够的弯曲空间，避免导线被板边或者元件挤压破损。
