方块分体式万向轴承安装固定座结构

在小型自动化输送线、桌面级机械臂关节、3D打印设备运动模组以及通讯设备调向机构的设计场景中，经常需要用到可适配小尺寸深沟球轴承的万向安装支座，这类支座需要同时兼顾轴承的径向定位精度、安装面的连接可靠性，以及一定范围内的角度微调适配能力，本次设计的方块分体式万向轴承座，正是针对这类小负载精密传动场景开发的结构件。

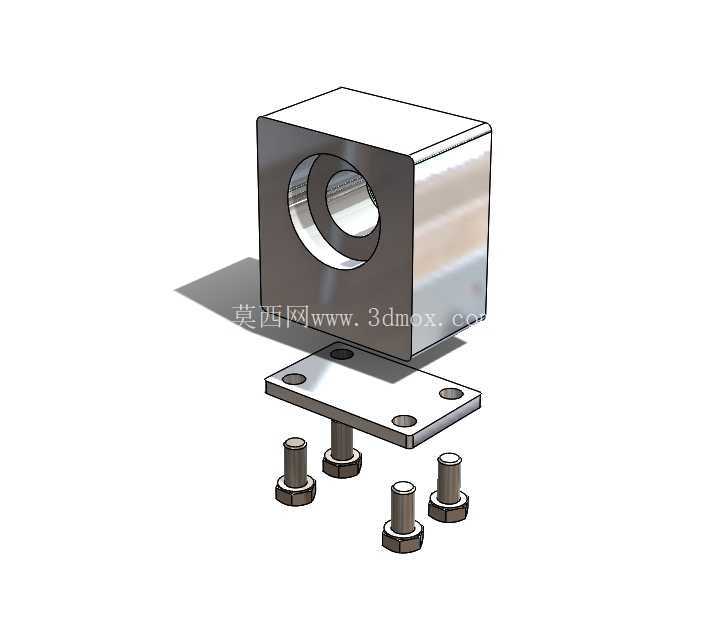

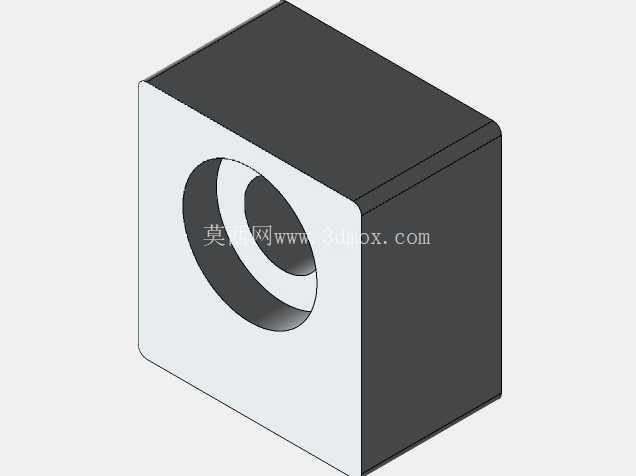

从结构设计思路来看，这款轴承座采用分体式装配结构，主体承载块为方正的立方体构型，相比传统圆形带座轴承，方正的外形更便于在密集排布的安装空间内做定位靠接，不需要额外加工止口就能通过相邻型材或安装板的侧面完成快速对位，能有效减少装配时的调校时间。主体块中心加工有贯通的轴承安装孔，孔位公差按照深沟球轴承的外圈过渡配合要求设计，可直接压入适配的61901-2Z型深沟球轴承，该轴承内径12mm、外径24mm，适配常见的12mm直径光轴、传动轴使用，压装后轴承外圈与安装孔的贴合面均匀，能保证轴系转动时的同轴度，避免出现偏磨导致的轴承寿命缩短问题。

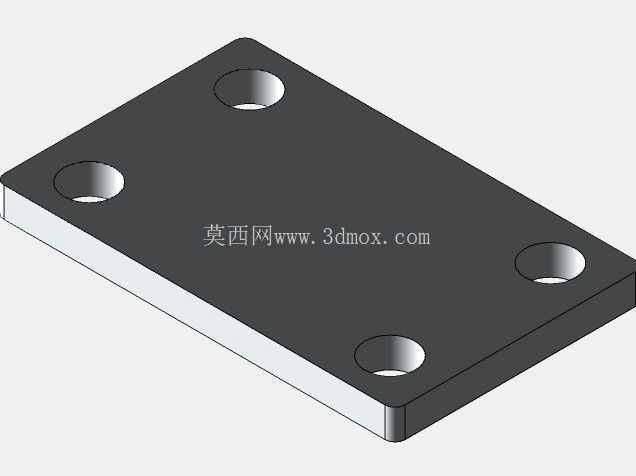

安装底座部分采用独立的平板式结构，平板上加工有四个对称分布的沉头安装孔，可通过配套的内六角螺栓将底座固定在设备的安装基准面上，主体承载块与底座之间并非刚性固连，而是预留了小范围的角度调整间隙，配合连接螺栓的预紧力调节，可实现轴承座安装角度的微调，满足万向调向的使用需求——这一设计在通讯天线调向机构、小型视觉检测相机的角度调整支架上尤为实用，不需要额外增加万向节结构就能实现轴系的角度偏转，简化了整体传动链的结构。

从安装边界尺寸来看，主体立方体块的边长控制在紧凑范围内，不会占用过多的安装空间，底座平板的长宽尺寸略大于主体块，四个安装孔的孔距按照通用小型五金件的安装规范设计，可直接适配市面常见的2020、3030铝型材的槽位安装，也可固定在厚度2mm以上的钢板、亚克力安装板上。配套的四颗连接螺栓采用标准内六角圆柱头螺栓，螺栓长度经过匹配设计，拧紧后不会突出底座安装面，保证底座与安装基准面完全贴合，不会出现安装倾斜的问题。

在实际使用场景中，这款轴承座可承受的径向载荷完全覆盖小型传动机构的需求，比如桌面级传送带的从动辊支撑、小型机械臂的关节转轴支撑、自动翻盖机构的转轴固定等场景，都能稳定运行。相比一体成型的轴承座，分体式的结构还方便后期维护，当轴承出现磨损需要更换时，只需要松开主体与底座的连接螺栓，就能将主体块取下压出旧轴承，不需要拆卸整个底座，大幅降低了设备维护的拆装工作量。设计时还特意对主体块的棱边做了小倒角处理，避免装配时划伤操作人员，同时去除加工毛刺带来的应力集中点，提升零件的结构强度。轴承安装孔的两端也做了微小的导入倒角，压装轴承时可以顺畅导入，不会刮伤轴承外圈的配合面，保证配合精度。
