KY-037高灵敏度声音检测传感模块结构设计

在做开源硬件项目、小型自动化声控装置的结构适配时，KY-037这类声音传感模块是选型清单里的常客，很多做创客项目、小型智能装置的工程师都接触过这款模块，它的结构设计完全围绕嵌入式安装、快速接线、稳定拾音这几个核心需求展开，没有多余的冗余结构。从实际应用场景来看，这款模块常被用在声控灯光触发装置、环境声强监测节点、智能小车声控启停模块、家用小型安防声检单元里，也有不少开发者把它集成到语音触发的玩具、互动装置里，靠它捕捉环境声音的阈值变化来输出触发信号，不需要复杂的音频解析，只需要判断声强是否超过设定阈值，就能给主控板传递开关量信号，适配绝大多数低端声控场景的需求，不需要额外做复杂的信号调理电路。

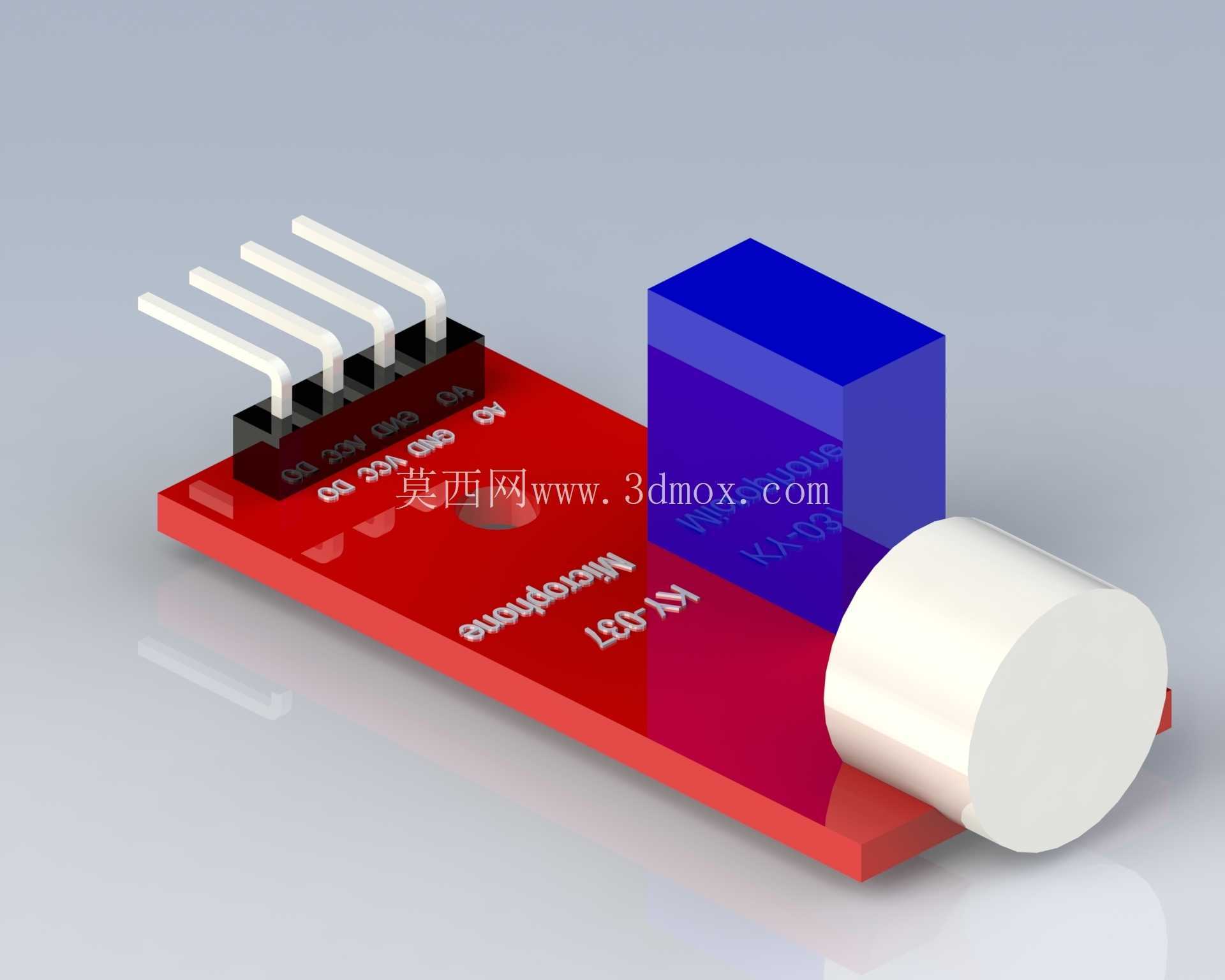

从功能特性来看，这款模块集成了驻极体咪头、信号放大电路、阈值比较电路三个核心部分，PCB板上预留的四个排针引脚分别对应电源正、电源地、模拟信号输出、数字信号输出，既可以直接输出数字开关量做简单的声控触发，也可以输出模拟量给主控做声强的连续采集，适配不同复杂度的项目需求。板载的蓝色电位器用来调节触发阈值，顺时针拧动可以提高触发的声强门槛，只有更大的声音才能触发数字输出，逆时针拧动则降低门槛，轻微的声响就能触发，这个设计让模块可以适配不同噪声等级的安装环境，不需要额外更换外围元件就能完成参数适配。

从设计思路来看，整个模块采用标准的2.54mm间距排针布局，完全兼容面包板、杜邦线直插的接线方式，不需要做特殊的接线端子加工，不管是做原型验证还是直接焊装到洞洞板、定制PCB上都很方便。PCB板采用红色阻焊设计，元件布局紧凑，驻极体咪头布置在板端一侧，远离排针接线区域，避免接线时遮挡咪头的拾音面，保证声音采集的灵敏度；电位器布置在板身中部，调试时用小螺丝刀就能直接调节，不需要拆离安装位就能完成阈值校准；蓝色的比较器芯片布置在咪头和电位器之间，信号走线尽可能短，减少外围电路对微弱拾音信号的干扰，降低信号噪声。

从外形尺寸与安装边界来看，这款模块的PCB板长宽尺寸控制在35mm*20mm左右，板身厚度1.6mm，加上顶部元件的总高度不超过15mm，属于非常小巧的嵌入式模块，安装时只需要预留40mm*25mm的平面安装空间，就能完成固定，可以用双面胶、热熔胶直接固定在装置外壳内部，也可以通过板上预留的两个2mm安装孔用M2螺丝锁付，安装方式非常灵活。排针从板的一侧垂直引出，引出高度约8mm，接线后杜邦线的出线方向和板身平行，不会额外占用垂直方向的空间，适合在空间紧凑的小型装置内部安装。驻极体咪头的拾音面朝向板的外侧，安装时要注意不要用外壳、其他结构件遮挡咪头正面，至少预留5mm的空隙保证声音可以正常传导到咪头振膜，避免拾音灵敏度下降。

在实际结构适配的时候，要注意模块的数字输出端是低电平触发，当环境声强超过设定阈值时，数字引脚输出低电平，主控板检测到电平变化后就可以执行对应的动作，模拟输出端的电压会随着声强变化在0到供电电压之间波动，可以接ADC引脚采集连续的声强变化。模块的供电电压范围是3.3V到5V，兼容绝大多数单片机主控板的供电电平，不需要额外做电平转换，直接接线就能使用，这也是它被广泛应用在开源硬件项目里的核心原因之一。做结构设计的时候，如果要把模块集成到量产的小型装置里，还可以在咪头对应的外壳位置开直径3mm左右的拾音孔，孔内侧可以贴一层防水防尘网，既不影响声音传导，又能阻挡灰尘、水汽进入模块内部，提升模块在复杂环境下的使用寿命。另外要注意模块不要紧贴喇叭、蜂鸣器这类强声源安装，避免持续的强声信号导致模块一直处于触发状态，影响正常功能，安装位置要和主动发声元件保持至少20mm的距离，中间最好有结构件做隔离，减少振动传导带来的误触发。
