775电机多功能固定安装夹具结构

　　在小型自动化设备、DIY创客装置、小型传动机构的搭建过程中，775型直流电机是应用频次极高的动力元件，这类电机输出扭矩适中、转速范围宽，常被用于小型输送机构、桌面级加工设备、智能代步装置、小型电动工具的动力输出端，但这类电机本身的外壳为光滑圆柱结构，原厂附带的安装点位适配场景有限，很多非标准安装场景下很难直接将电机牢靠固定在设备机架上，一旦固定方式不可靠，电机运行时的振动会带动输出轴偏移，轻则导致传动带打滑、齿轮啮合错位，重则出现输出轴卡滞、电机绕组过热烧毁的问题，这也是很多小型设备调试阶段最容易出现的故障点。

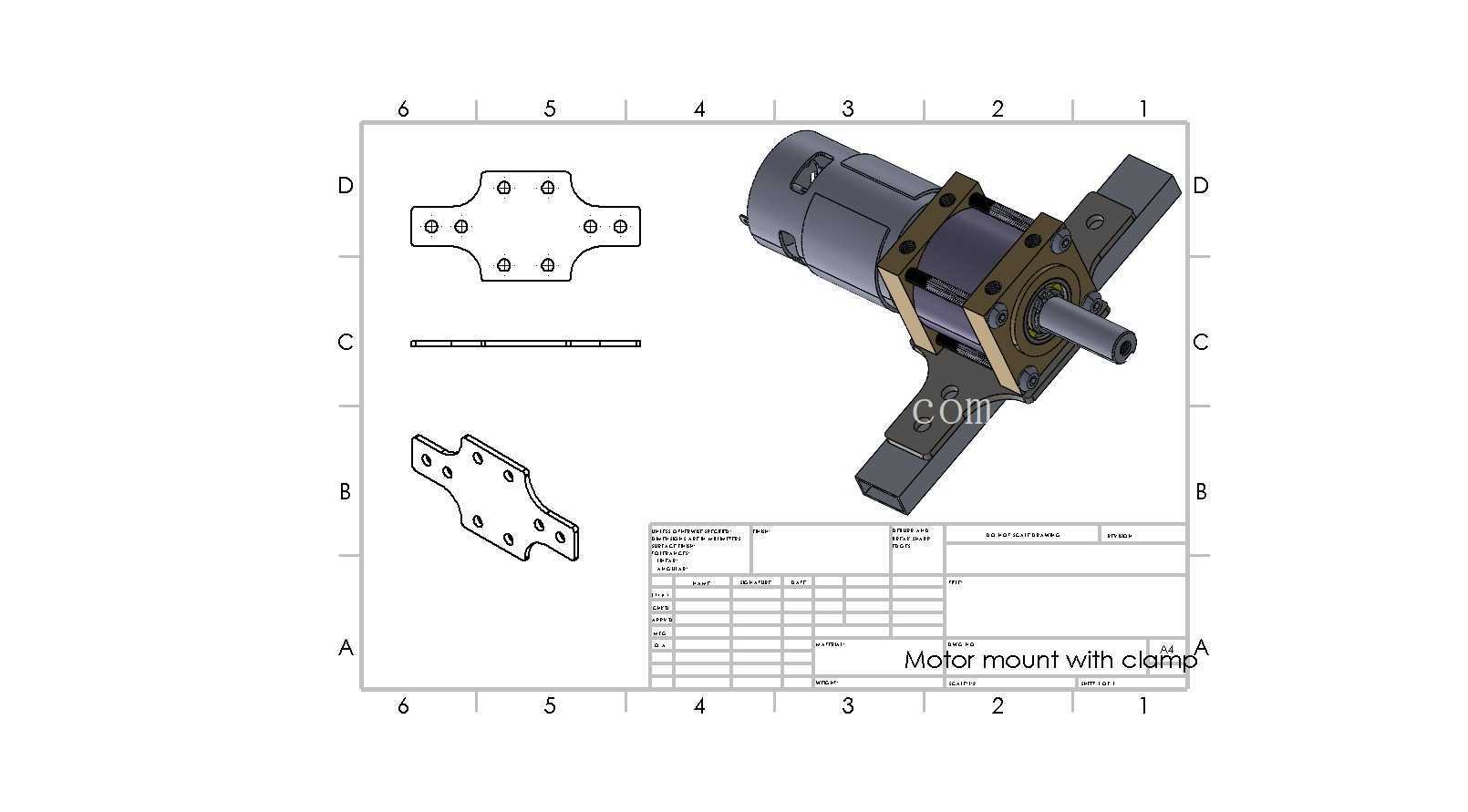

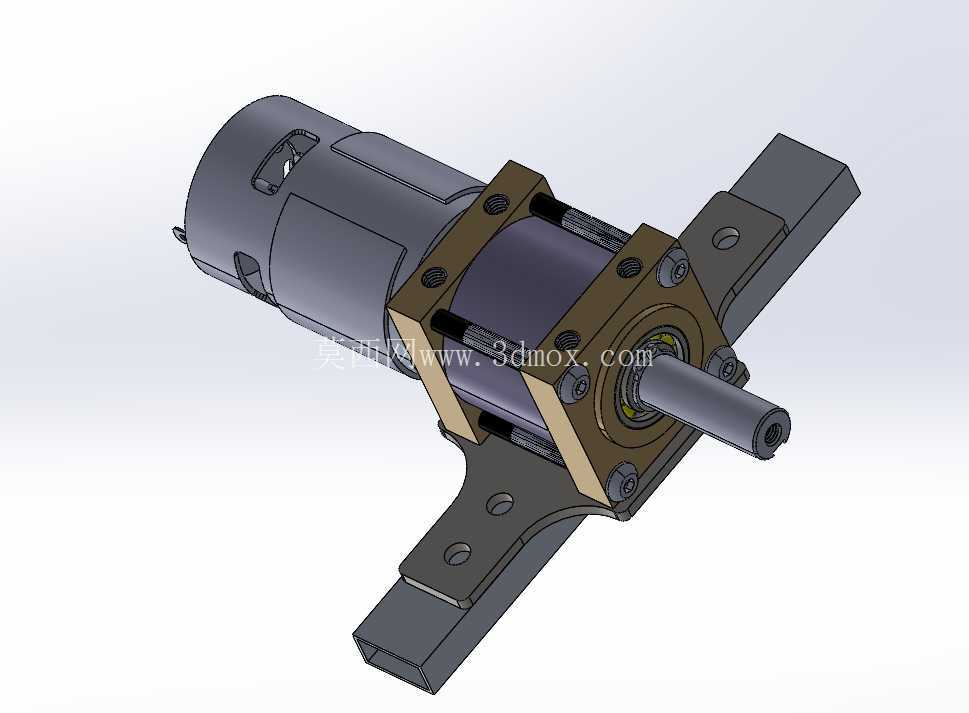

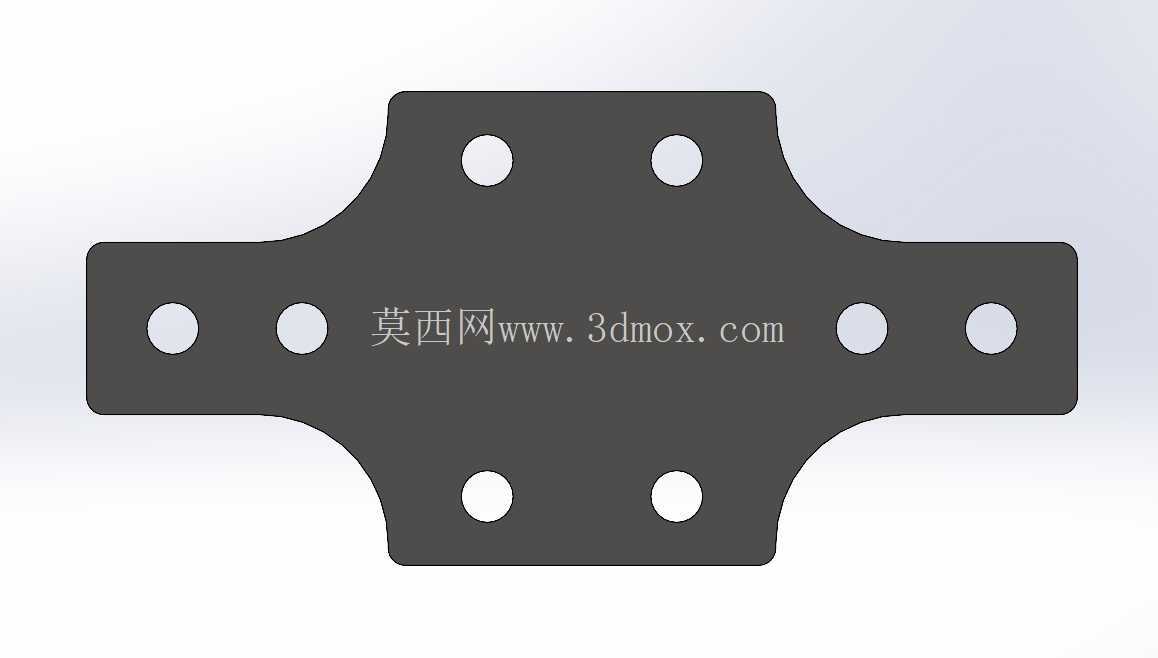

　　这款安装夹具就是针对775电机的安装痛点设计的，整体采用分体式抱紧结构，主体部分为适配775电机前端减速箱外壳的方形安装座，四个角点预留了内六角螺栓的穿装孔位，通过螺栓锁紧可以将夹具与电机前端的减速箱端面牢牢贴合，避免抱紧力作用在电机光滑的主壳体上导致的固定打滑问题，相比传统的环形抱箍结构，这种端面贴合+周向限位的固定方式，能承受更大的轴向反冲力，在电机频繁正反转、负载突然变化的工况下也不会出现电机移位的问题。夹具两侧向外延伸出带安装孔的支耳结构，支耳上的长圆孔设计预留了足够的安装调整余量，安装时不需要在机架上加工精度极高的定位孔，只要孔位在长圆孔的覆盖范围内，就可以通过调整螺栓在长圆孔内的位置来校准电机输出轴的同轴度，大幅降低了配套机架的加工精度要求，不管是铝型材搭建的试验机架、亚克力切割的DIY装置架，还是钣金折弯的设备壳体，都可以通过这个夹具快速完成电机的安装固定。

　　从安装边界来看，夹具抱紧部分的内孔尺寸完全匹配775电机前端减速箱的外径，安装后电机输出轴的伸出长度不会被夹具遮挡，不会影响输出端安装同步轮、联轴器、钻夹头等传动配件，两侧支耳的安装孔中心距经过优化，既保证了足够的支撑跨度来分散电机运行时的振动，又不会占用过多的安装空间，在狭小的设备舱内也能顺利布置。设计过程中特意规避了传统电机夹具的常见问题：很多简易夹具为了加工方便，直接采用单螺栓抱紧的结构，运行时间长了螺栓容易松动，导致电机偏转，这款夹具采用四点对称锁紧的结构，每个锁紧点的受力均匀，即使在长时间振动工况下，锁紧力也能保持稳定；同时夹具与电机接触的端面做了防滑纹路处理，不需要额外加防滑垫片就能提供足够的摩擦阻力，避免电机外壳与夹具之间出现相对转动。

　　在实际应用场景中，这款夹具可以适配绝大多数需要横置安装775电机的场合，比如小型砂带机的动力电机固定、桌面级传送带的驱动电机安装、智能小车的动力电机固定、小型台钻的主轴电机安装等，不需要针对每个场景单独设计电机安装位，只要根据机架的材质选择对应的螺栓规格，就可以快速完成电机的装配，大幅缩短非标设备的设计和装配周期。对于结构设计从业者来说，这类标准化的动力元件安装夹具，能减少大量重复的建模工作，不需要每次使用775电机时都重新绘制安装固定结构，直接调用这个夹具模型，调整安装孔位的尺寸就可以适配不同的机架结构；对于设备调试人员来说，这种带调整余量的安装结构，能在现场调试时快速校准电机的传动位置，不需要重新加工安装孔，大幅降低现场调试的难度。夹具的整体结构没有复杂的曲面特征，不管是采用3D打印制作小批量样机，还是采用钣金切割、CNC铣削制作批量零件，加工难度都很低，零件的加工成本可控，适合在各类小型非标设备中推广使用。
