开口式扭力扳手头结构三维设计

　　在设备装配、机电检修、汽车维保等诸多需要精准控制螺纹副预紧力的作业场景中，扭力扳手是保障连接可靠性、避免预紧力不足导致的松脱或预紧过载引发的螺纹断裂、连接件变形的核心手动工具，本次设计的开口式扳手头是定扭类扳手的核心工作执行部件，直接承担与紧固件接触、传递扭矩的功能。从实际作业需求出发，这类开口式扳手头主要适配空间受限、无法使用套筒类紧固件操作的工位，比如管路旁侧的螺母紧固、设备机架外侧的螺栓锁紧、电气接线排的端子固定等场景，相比棘轮套筒头，开口结构无需从紧固件端部套入，可从侧面卡入螺母或螺栓头，大幅提升狭窄空间内的操作便利性。

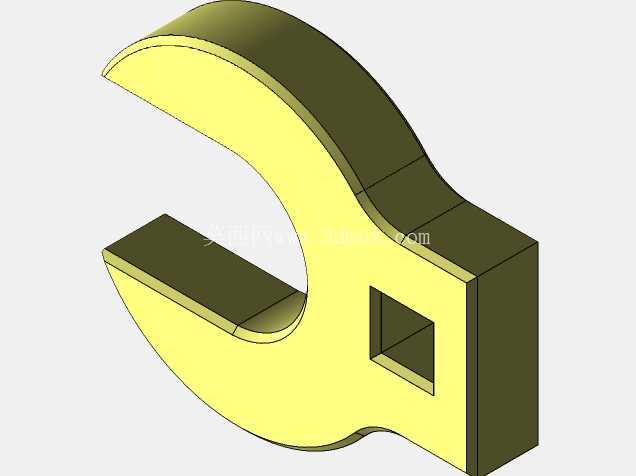

　　设计过程中首先明确核心功能边界：扳手头需要匹配对应规格的外六角紧固件，开口尺寸按照对应标准件的对边宽度做公差适配，预留合理的活动间隙避免卡滞，同时控制间隙量防止扭矩传递过程中出现打滑、磨损紧固件棱角的问题。整体结构采用一体式锻造毛坯的建模思路，主体工作段为C型开口结构，开口的两个受力面做平行度约束，与紧固件接触的承压面做厚度强化，避免大扭矩作用下出现开口张角变形、结构失效的问题。尾部的方孔是扭矩传递的连接接口，尺寸匹配通用扭力扳手的驱动方头规格，方孔内部做倒角处理，既方便驱动方头的快速插入对接，也能减少应力集中，避免反复承受冲击扭矩时出现孔位开裂。

　　从外形尺寸的设计逻辑来看，扳手头的整体长度根据额定输出扭矩做匹配，扭矩传递路径上的截面厚度做渐变处理，从开口受力端到尾部方孔连接端，截面厚度逐步过渡，既保证整体结构强度满足额定扭矩下的安全系数要求，也避免不必要的材料冗余增加整体重量，降低长时间手持作业的疲劳感。开口处的外轮廓做圆弧过渡，一方面减少尖锐边角在操作过程中对操作人员的剐蹭风险，另一方面也优化应力分布，避免开口根部的应力集中导致的断裂风险。建模过程中对各受力面做了细节处理，与紧固件接触的两个平行承压面做平面度约束，保证扭矩传递时接触面受力均匀，不会出现局部应力过大压伤紧固件表面的情况；尾部方孔的四个内角做微小圆角处理，匹配驱动方头的加工圆角，避免装配时出现干涉，同时提升方孔的抗扭强度。考虑到实际使用中扳手头会频繁与紧固件、周边设备部件发生磕碰，外轮廓的非工作棱边全部做倒钝处理，既提升操作安全性，也减少磕碰导致的结构损伤。

　　安装边界方面，该扳手头通过尾部方孔与扭力扳手的驱动杆连接，方孔内可配套钢珠定位结构，作业时将扳手头卡入对应规格的紧固件后，施加的扭矩通过扳手杆传递到尾部方孔，再通过C型开口结构传递到紧固件上，整个扭矩传递路径无多余活动部件，结构刚性充足，扭矩传递损耗小，能够保证预紧力的控制精度。针对不同作业场景的适配性，设计时也考虑了开口的深度尺寸，保证能够完全覆盖标准六角紧固件的厚度，避免接触面积不足导致的打滑、棱角磨损问题，同时控制开口外侧的整体宽度，适配相邻紧固件间距较小的密集安装场景，不会因为扳手头宽度过大干扰周边已完成装配的部件。从结构强度校核的角度，建模时针对额定扭矩下的受力情况做了应力分布模拟，开口根部、方孔边角等应力集中位置的结构尺寸做了针对性强化，保证在1.5倍额定扭矩的过载情况下不会出现塑性变形，满足工具类产品的耐用性要求。整体结构没有多余的装饰性特征，所有曲面、倒角、孔位都服务于功能需求，完全贴合手动工具的实际使用逻辑，既满足工业场景下的高强度作业需求，也兼顾了操作便利性与装配适配性。
