GY-53LDK激光测距传感模块结构设计

在做小型智能装备的测距单元选型时，很多工程师会优先考虑集成化的激光测距模块，这类模块不需要额外搭建复杂的发射接收电路，只需要预留对应接口就能快速完成测距功能的集成，GY-53LDK就是这类应用场景下非常典型的模块化传感单元。从实际落地的项目来看，这类小体积测距模块常被用在桌面级小型机器人的避障单元、智能仓储的小件物料到位检测、自助终端的人体接近感应、小型无人机的定高辅助模块里，相比超声测距模块，它的测距精度更高，响应速度更快，不会因为环境里的软质吸声材料出现测距失效的问题，也不会像视觉测距那样对环境光照有过高要求，在普通工业照明环境下就能稳定输出距离数据。

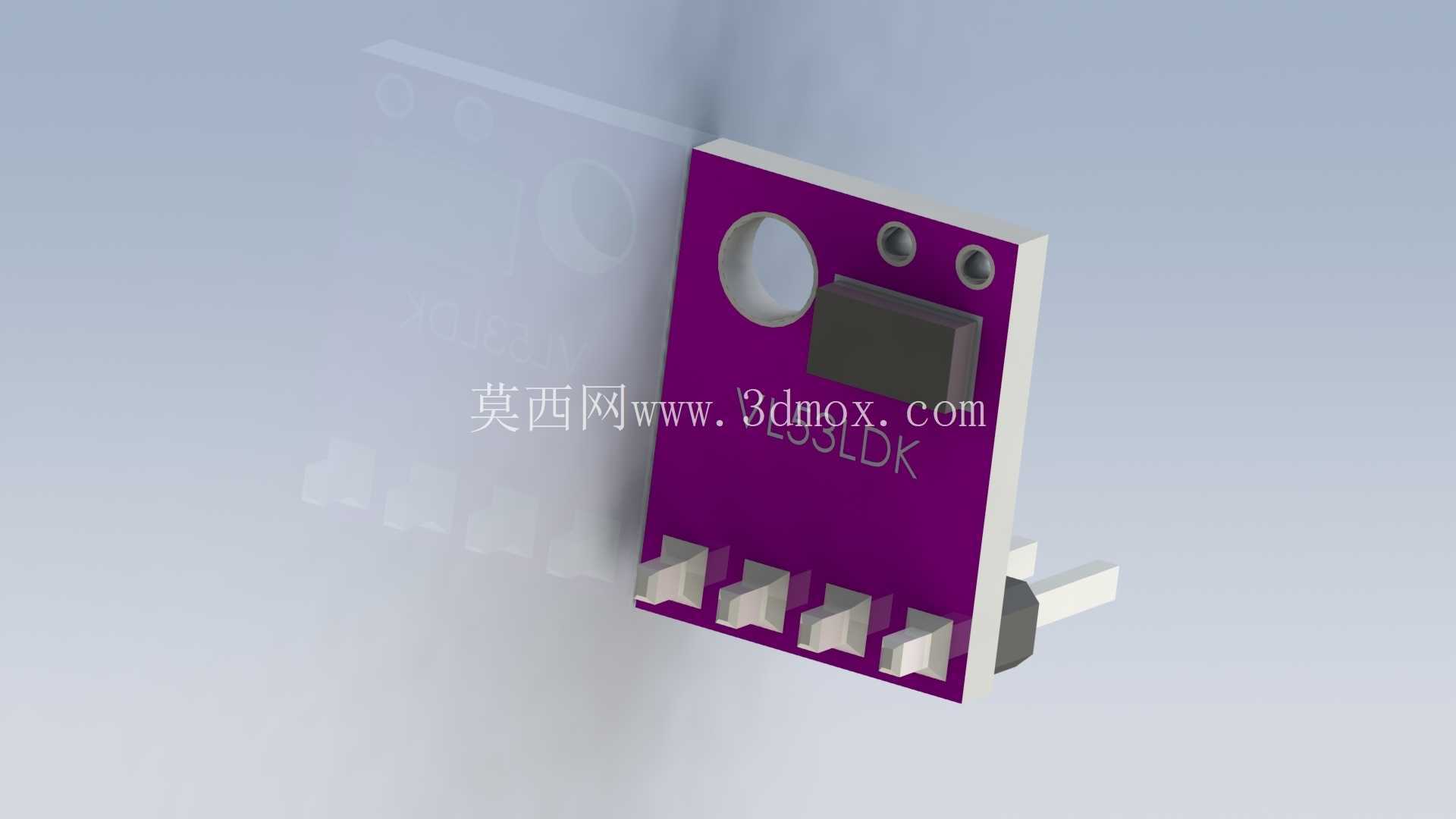

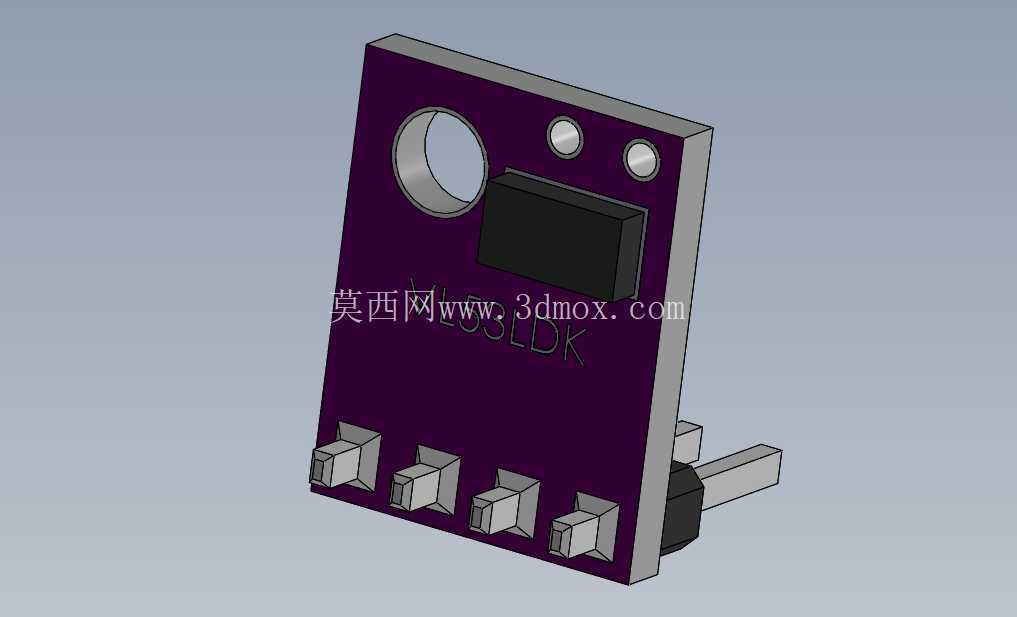

从结构设计的角度看，这个模块采用了标准的紫色FR-4玻纤板作为基板，基板的外形做了切角处理，其中一个角预留了圆形安装定位孔，这个孔的尺寸适配M2规格的固定螺丝，在做设备集成的时候，可以直接通过这个孔把模块锁在设备的安装支架上，不需要额外设计定制的固定夹具。基板上的元件布局做了分区处理，激光发射与接收单元布置在基板的上半区域，避开了下半部分的排针接口，避免接线的时候遮挡激光的发射接收路径；排针采用了直插式设计，一共引出了四个引脚，分别对应电源、地、通信信号与中断输出，引脚间距是标准的2.54mm，既可以直接插在面包板上做原型验证，也可以通过对应的接插件焊接在主控板上，适配不同阶段的开发需求。

在做这个模块的三维建模时，首先要确认的是安装边界尺寸，基板的整体厚度是1.6mm，符合常规PCB板的加工厚度标准，排针伸出基板背面的长度是7.5mm，在设计设备内部的安装空间时，需要在基板背面预留至少8mm的接线空间，避免排针和设备内部的其他结构件发生干涉。模块正面的激光发射接收元件的高度是3.2mm，比基板上的其他贴片元件高出1mm左右，在设计模块上方的遮挡结构时，要注意不能遮挡这个元件的正前方区域，激光的发射视场角大概是15度，在这个角度范围内不能有不透光的结构件，否则会直接影响测距的准确性。基板上另外两个小的圆形开孔是工艺定位孔，是PCB生产过程中用于板卡定位的，不需要在结构设计时做对应的固定柱，只需要预留避让空间即可。

从功能特性上来说，这个模块的测距量程覆盖了短距离的检测场景，输出的距离数据可以通过串口或者I2C接口直接传输给主控单元，不需要额外做信号放大或者AD转换，对于结构工程师来说，在集成这个模块的时候，不需要过多考虑电路部分的适配，只需要保证安装位置的稳固，以及激光路径的无遮挡即可。很多新手工程师在集成这类模块的时候，容易犯的错误是把模块安装在透明亚克力板的后方，以为透明材料不会遮挡激光，实际上普通的透明亚克力会对激光产生折射与反射，会导致测距数据出现明显的偏差，正确的安装方式是在设备外壳上对应激光发射接收的位置开一个直径5mm左右的通孔，让激光可以直接穿透外壳，或者在开孔位置加装905nm波长的专用滤光片，既可以阻挡环境里的杂光干扰，也不会影响激光的正常收发。

另外在做安装结构设计的时候，要注意模块的固定力度，因为PCB板的材质偏脆，如果用M2螺丝锁附的时候扭力过大，很容易导致基板出现裂纹，损坏板上的走线，所以在设计安装柱的时候，最好在螺丝和基板之间加一个尼龙垫圈，分散锁附的压力，同时安装柱的高度要保持一致，避免基板安装后出现翘曲，导致排针和主控板的接插件接触不良。如果是在有轻微振动的设备上使用这个模块，比如移动机器人或者小型传送带的检测位，可以在安装柱和模块之间加一层薄的EVA减震垫，过滤掉设备运行时产生的高频振动，避免振动导致激光发射角度出现偏移，影响测距的稳定性。

从建模的细节还原度来看，这个模型准确还原了板上所有元件的外形尺寸与位置，包括基板上的丝印标识位置，排针的每个引脚的尺寸，以及激光元件的外形轮廓，在做设备整体的装配干涉检查时，可以直接调用这个模型放入装配体中，不需要再重新测绘模块的尺寸，能够大幅缩短结构设计的周期。很多工程师在做原型设计的时候，往往会忽略这类外购模块的准确建模，等到实际打样组装的时候才发现安装空间不足，或者排针位置和其他结构件干涉，导致需要重新修改结构件，浪费打样成本与项目时间，而准确的模块三维模型可以在设计阶段就完成所有的干涉检查，提前规避这类组装问题。
