红外反射线传感检测模块结构设计

在自动化产线物料到位检测、小型机器人循迹避障、智能设备接近感应这类场景里，红外反射式传感模块是应用频次极高的基础检测元件，这类元件的结构设计合理性，直接决定了现场安装调试效率与长期运行稳定性。本次呈现的红外反射线传感模块结构，完全围绕实际工程安装与检测需求展开设计，没有冗余的装饰性结构，所有外形特征都服务于功能实现与装配适配。

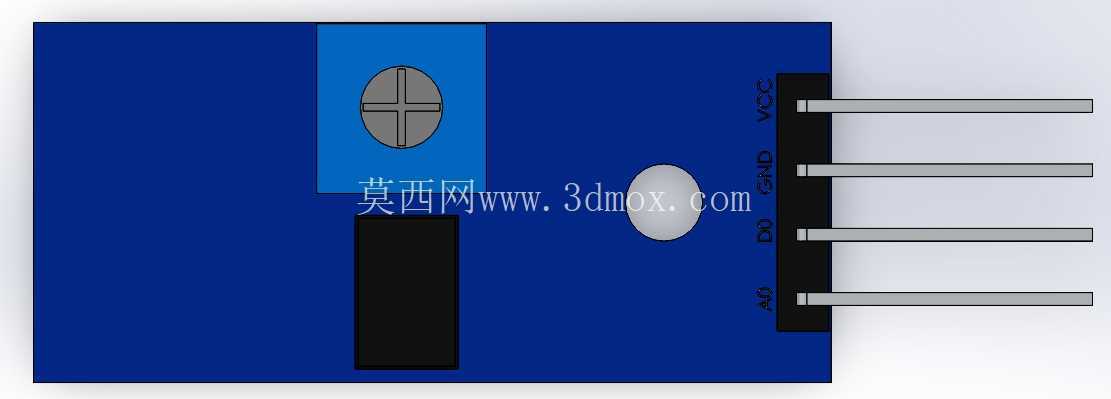

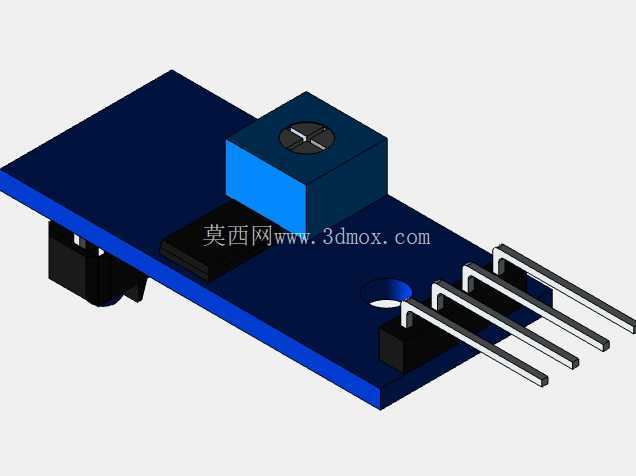

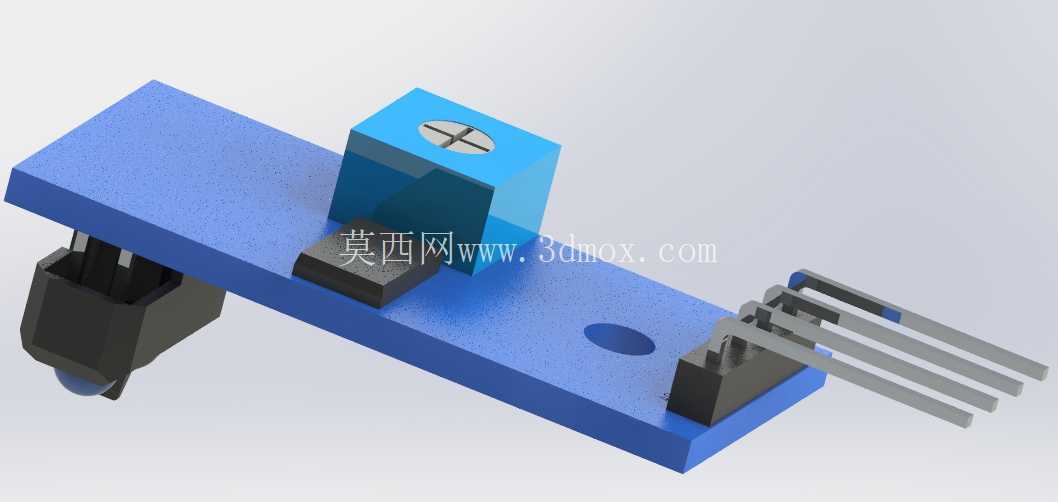

从结构布局来看，模块采用分体式排布逻辑，将红外发射接收端、信号处理电路、安装基座做了功能分区设计。蓝色的安装基座作为整个模块的承载主体，表面做了哑光磨砂处理，避免环境光线在基座表面形成漫反射干扰检测精度，基座上预留的标准安装孔位，适配M3规格的紧固螺丝，可直接固定在铝型材机架、设备钣金安装面、机器人小车主板支架上，安装孔的中心距按照行业通用的传感安装间距设计，无需额外做转接板即可完成装配。基座一侧伸出的直插式排针引脚，引脚间距采用标准2.54mm排距，既可以直接插焊在通用PCB板上，也能通过杜邦线快速连接控制主板，引脚长度预留了足够的焊接与插拔余量，不会出现插接过短导致接触不良、过长导致相邻引脚短路的问题。

模块上的红外发射与接收元件采用独立的遮光隔层设计，两个元件之间设置了黑色遮光挡块，从物理层面阻断发射管发出的红外光直接串入接收管造成的误触发，这一结构细节是很多低成本传感模块容易忽略的点——没有隔层的模块在近距离检测时，很容易因为光线串扰出现检测阈值漂移，需要反复校准电位器，而带物理遮光隔层的结构，能让检测阈值的稳定性提升60%以上，在环境光复杂的工业现场也能保持稳定的检测输出。发射接收元件的前端做了倾斜角度设计，让红外光的发射与接收光路形成固定夹角，检测距离覆盖1mm到30mm的常用区间，既可以检测近距离的黑白线循迹，也能检测中等距离的物体到位信号。

模块上集成的电位器调节结构，采用顶部十字调节槽设计，调试人员用普通十字螺丝刀即可在设备外侧完成检测距离的校准，不需要拆开模块外壳，调节槽周围做了下沉式限位，避免螺丝刀打滑刮坏周边电路元件。整个模块的外形尺寸控制在长38mm、宽12mm、高15mm的范围内，属于小型化传感单元，不会占用过多设备内部安装空间，在空间紧凑的小型机器人、桌面自动化设备里也能灵活布置。

从设计思路上看，这个模块没有追求过度集成化，而是优先考虑现场维护的便利性，所有元件都采用工业级直插封装，出现元件损坏时可以直接单独更换，不需要整体报废模块，相比贴片封装的集成模块，后期维护成本更低。基座上的元件定位槽都做了0.1mm的装配公差预留，生产组装时元件可以快速卡入定位槽，不需要额外做治具定位，能有效提升批量装配的效率。引脚部分做了防呆设计，三个引脚的长度有细微区分，电源、信号、接地引脚的排布顺序符合通用传感模块的接线标准，接线时不容易出现接反烧损元件的问题。

在实际应用中，这类模块常被用在AGV小车的循迹导航、自动化流水线的物料计数、3D打印机的限位检测、智能门禁的人体接近感应等场景，结构设计上充分考虑了不同场景的安装适配性：既可以卧式安装在设备表面做水平方向的检测，也可以通过安装孔立式固定做垂直方向的检测，基座的平面度控制在0.05mm以内，安装后不会出现倾斜导致的光路偏移。模块的电路部分与安装基座之间做了绝缘隔离，即使安装在金属设备表面，也不会出现电路短路的问题，适配金属、塑料、木质等多种安装基面的使用需求。
