M22粗牙六角锁紧螺母结构设计

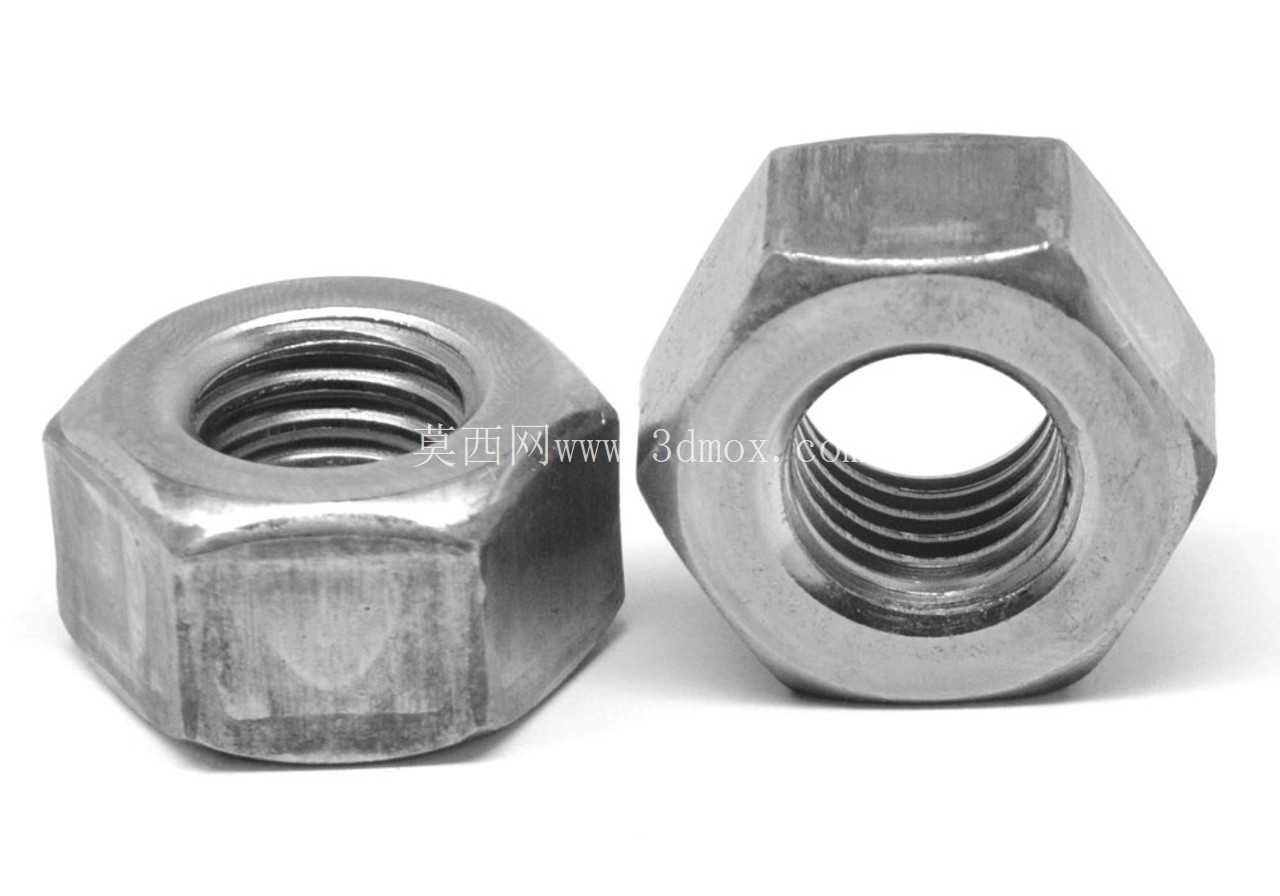

　　在重型机械机架拼接、大型管道法兰对接、起重设备吊点固定、钢结构节点连接这类需要大承载螺纹副的场景里，M22规格的粗牙六角螺母是出现频率极高的紧固件，2.5mm的螺距属于公制粗牙螺纹范畴，相比同规格细牙螺母，粗牙的牙型截面更大，抗剪切、抗滑牙能力更强，更适合承受动载荷、冲击载荷的连接部位，不需要频繁微调预紧量的固定连接场景优先选用这类粗牙螺母。从结构设计逻辑来看，这类六角螺母的外形遵循公制紧固件的通用规范，六方对边尺寸、对角尺寸、螺母整体厚度都匹配M22外螺纹的受力需求，六方外形的设计核心是适配标准开口扳手、套筒扳手的夹持需求，六个受力面均匀分布，拧紧过程中扳手受力不会出现偏载，相比四方螺母，六方结构在狭窄装配空间里只需要转动60度就能完成一次扳手头换位，装配适应性更强，哪怕是设备内部操作空间受限的位置，也能顺利完成拧紧作业。

　　内螺纹的参数设计完全匹配M22x2.5的外螺纹公差带，牙型角保持60度公制螺纹标准，牙底做了微小的圆弧过渡处理，避免螺纹根部应力集中，在承受交变载荷的时候不会轻易从牙底位置出现疲劳裂纹，螺纹的有效旋合长度经过核算，完全覆盖M22螺栓的受力旋合需求，不会因为旋合长度不足导致螺纹脱扣，也不会因为旋合长度过长造成装配效率浪费。从安装边界来看，这类螺母的六方对边尺寸适配32mm规格的标准扳手，装配时需要预留的扳手回转空间可以按照对边尺寸外扩10-15mm预留，螺母端面的平整度公差控制在标准范围内，和被连接件表面、垫片接触的时候能保证受力均匀，不会出现偏载导致的预紧力不足。

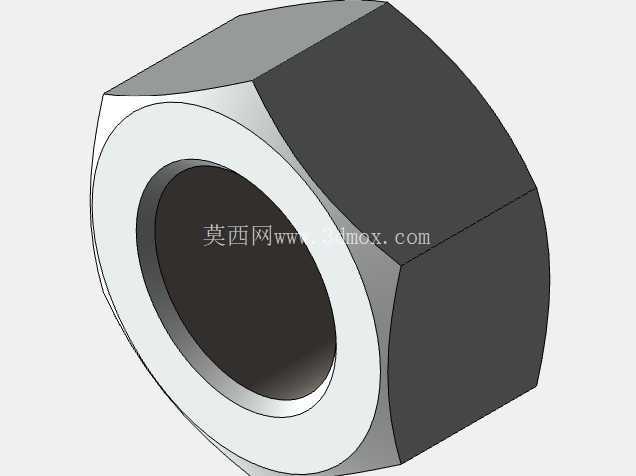

　　实际应用中，这类螺母常和同规格8.8级及以上强度的螺栓配合使用，在矿山设备的机架连接、重型输送线的支架固定、大型风机的底座安装、工程机械的结构件拼接场景里，能稳定提供可靠的螺纹锁紧力，粗牙螺纹的导程更大，装配时的拧入效率更高，适合大批量装配的生产线场景，不需要像细牙螺纹那样反复对准牙纹，能有效降低装配过程中的错牙、滑牙概率。建模过程中需要重点关注内螺纹的收尾结构、六方端面的倒角参数，六方的六个棱边做了小尺寸倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，避免棱边划伤操作人员或者被连接件表面，螺母两端的内螺纹口都做了倒角，方便螺栓顺利旋入，不会出现螺纹口磕碰后无法对准的问题。

　　从受力特性来看，这类六角螺母的受力路径是从六方面承受扳手的拧紧扭矩，通过内螺纹牙型将扭矩转化为轴向预紧力，整个螺母的厚度设计刚好能让螺纹旋合段的受力均匀分布，不会出现靠近端面的几牙螺纹受力过载的问题，材料一般选用中碳钢经调质处理，能满足8级螺母的强度要求，表面处理可以根据使用场景选择镀锌、发黑等方式，适配不同的防腐需求。在设备选型阶段，选用这类螺母需要匹配对应螺栓的强度等级、被连接件的总厚度，计算好螺栓的伸出长度，保证螺纹旋合长度达到螺母厚度的80%以上，才能达到设计的连接强度，装配时的预紧力也要控制在对应强度等级的推荐范围内，避免预紧力过大导致螺纹变形，或者预紧力不足导致连接松动。
