手握式握力检测传感器结构设计

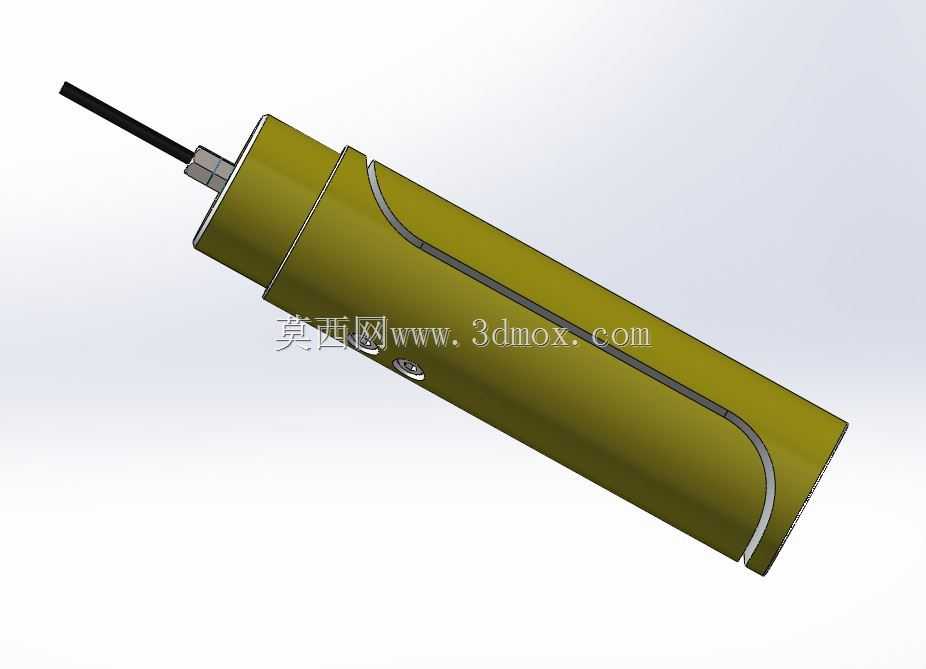

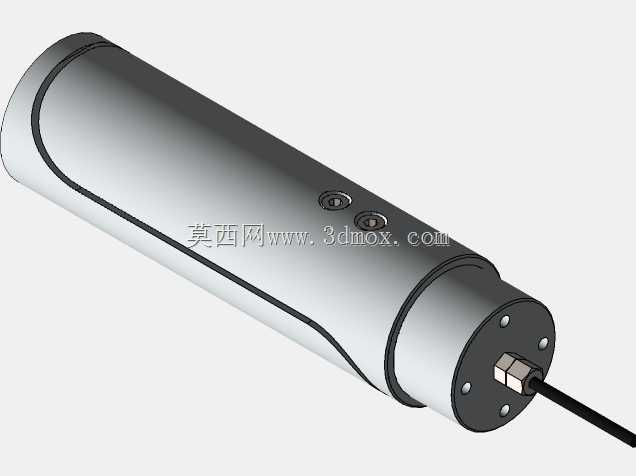

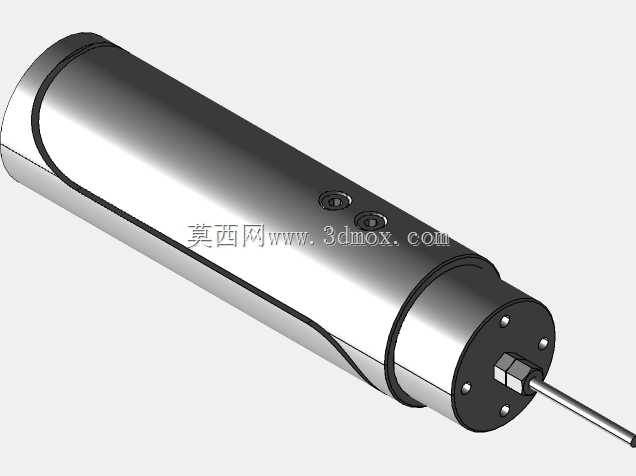

这款握力检测元件的结构设计，核心围绕人手握持施力的实际场景展开，在康复医学评估、工业操作力校验、运动体能测试等场景中，这类传感器承担着精准采集人手施力数值的作用。从结构布局来看，整体采用圆柱型握持主体设计，主体外壳做了贴合人手握持弧度的曲面开槽处理，没有尖锐棱角，握持时手掌与主体的接触面积分布更均匀，避免长时间握持产生的局部压应力集中，适配不同掌宽的使用者握持操作。出线端采用侧置径向出线结构，线缆从主体一端的径向位置引出，搭配金属锁紧接头固定线缆，既避免握持时线缆硌手，也能防止拉扯线缆导致内部应变元件引线脱焊，提升使用过程中的线缆可靠性。内部应变感应区域布置在主体中段的受力形变区，外壳对应位置做了薄壁应力传导结构，能将握持时的周向挤压力均匀传导至内部应变片，减少侧向偏载带来的测量误差，保证不同握持角度下的力值采集精度。安装边界方面，整体主体外径控制在适配成年人手掌握持的尺寸范围，整体长度满足手掌全握时的接触长度要求，不需要额外的安装固定支架，使用时直接握持即可完成力值采集，也可根据测试需求配套固定夹具，安装在模拟操作手柄、康复训练器材等设备上，拓展使用场景。设计过程中充分考虑了使用场景的受力特点，外壳采用硬质金属材质做表面氧化处理，具备一定的抗磨损、抗腐蚀能力，能适应日常测试、康复训练等场景下的频繁握持使用，内部应变元件与外壳之间做了密封隔层处理，避免日常使用过程中汗液、灰尘侵入内部影响测量稳定性。从力值传导路径来看，握持力作用在外壳曲面受力区后，通过薄壁形变段将力传递至内部弹性体，弹性体产生的微应变由粘贴在表面的应变片采集转化为电信号，经内置的信号调理电路处理后通过线缆输出标准信号，整体结构没有多余的传动部件，力值传递路径短，滞后误差小，能捕捉到握持过程中快速变化的力值波动，适配动态握力测试的需求。在结构细节处理上，主体两端采用端盖压合密封结构，端盖与主体之间采用过盈配合加密封胶填充，既保证整体结构的同轴度，也提升了整体的防护能力，出线端的金属接头与端盖之间采用螺纹连接锁紧，能承受一定的线缆拉拽力，避免日常使用中线缆被扯出损坏。
