FYA型轴间直列式微型旋转扭矩检测装置

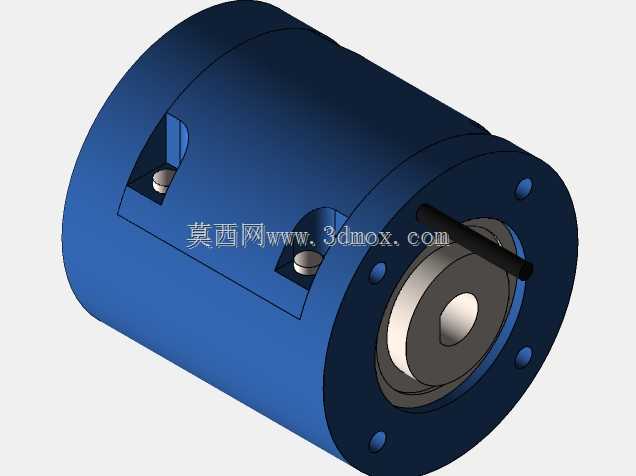

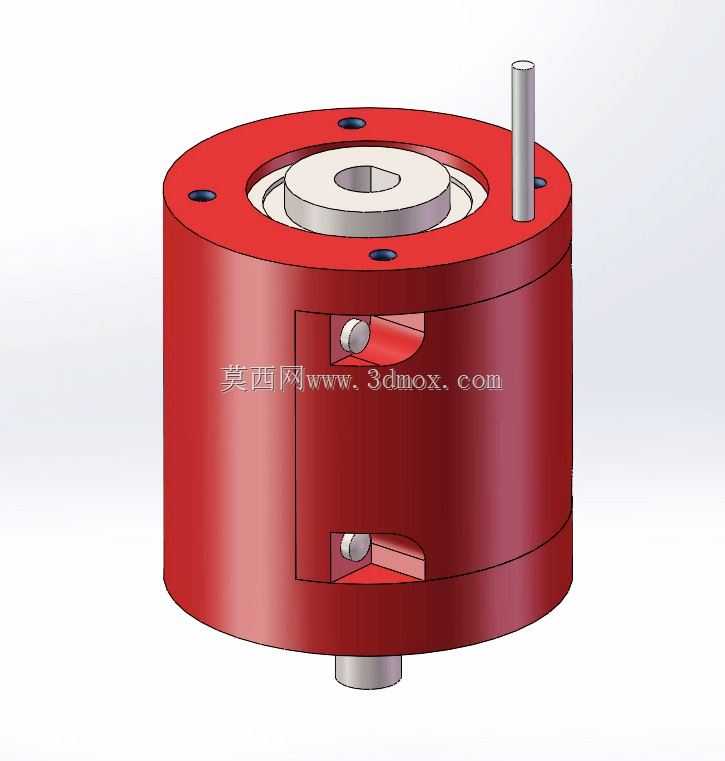

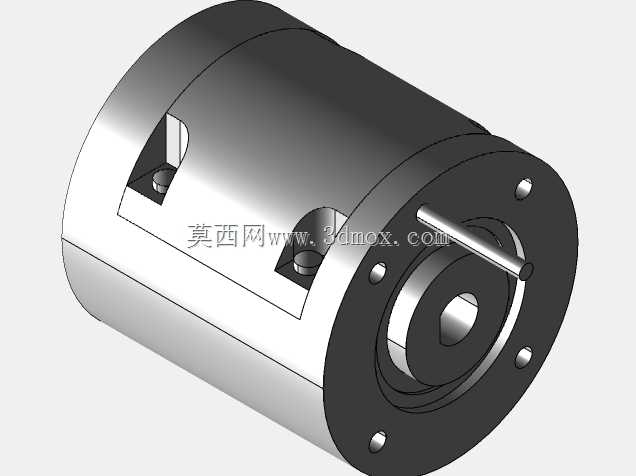

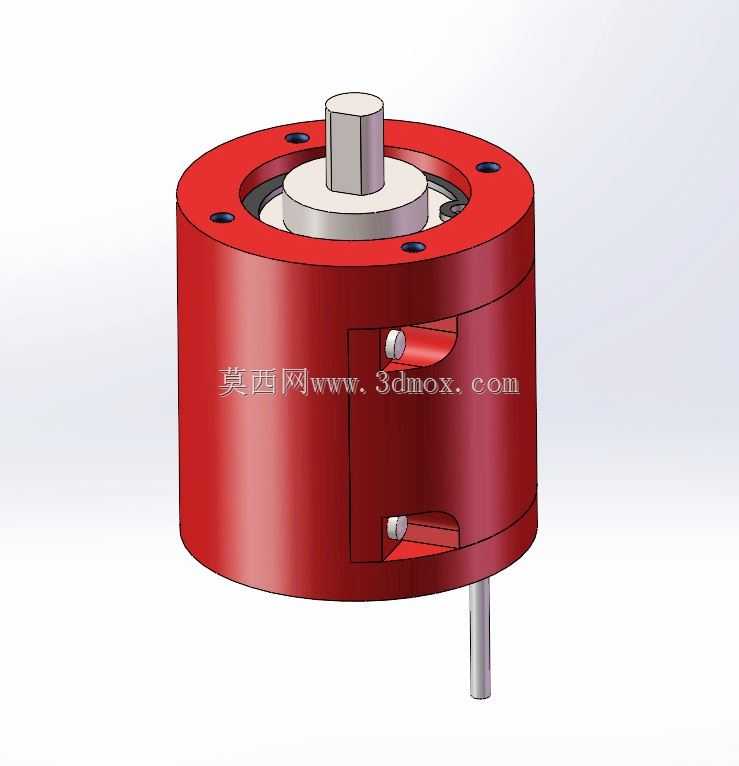

这款轴间直列式微型旋转扭矩检测装置，主要面向狭小安装空间内的旋转传动系统力矩检测场景，常见应用于小型精密伺服传动测试台、微型电机出厂性能校验工位、小型自动化装配线的拧紧轴力矩反馈环节，以及桌面级精密实验设备的传动链扭矩监测场景，能够在不打断原有传动链路布局的前提下，完成动态旋转过程中的扭矩信号采集。装置采用同轴直列的结构设计思路，整体为圆柱式外形，主体外壳采用一体化筒式结构，上端面预留均匀分布的安装定位孔，可直接通过紧固件固定在设备安装基面，上下两端分别设置输入、输出轴连接位，能够直接串接在传动轴系中间，无需额外设计复杂的转接支架，大幅降低现场安装的适配难度。顶部伸出的信号接杆用于内置检测模块的信号导出，可将旋转过程中采集到的扭矩应变信号传输至后端处理单元，外壳侧面预留的检修观察位，可在不拆解整体外壳的情况下，快速查看内部应变检测组件的工作状态，日常运维排查十分便捷。在功能特性上，该装置采用非接触式的信号传输结构，避免了传统滑环接触式检测的磨损问题，长期运行稳定性更强，能够同时适配静态扭矩标定与动态连续旋转过程中的扭矩测量，检测响应速度快，可捕捉传动过程中瞬时的扭矩波动，适配正反转双向的扭矩检测需求，不会因传动方向切换产生检测误差。从安装边界来看，整体圆柱外径紧凑，轴向高度控制合理，能够适配安装空间局促的小型传动设备，上下轴端采用标准轴孔配合结构，可直接与常规直径的传动输出轴、负载输入轴对接，安装时仅需保证输入输出端的同轴度在允许公差范围内，即可保证检测精度不受安装偏差影响，外壳的安装孔位采用对称布局，可适配不同角度的安装固定需求，无论是水平布置的传动链还是垂直布置的传动链路，都能稳定安装使用。设计过程中充分考虑了微型化应用场景的使用需求，在保证检测结构强度与信号稳定性的前提下，尽可能压缩整体结构体积，外壳采用刚性金属材质，既能够为内部精密检测元件提供足够的防护，避免车间环境中的粉尘、切削液侵入内部影响检测精度，也能够保证整体结构的刚性，在承受额定扭矩负载时不会产生结构形变，保障检测数据的准确性。
