PX4无人机QAV250机型专用安装底板结构

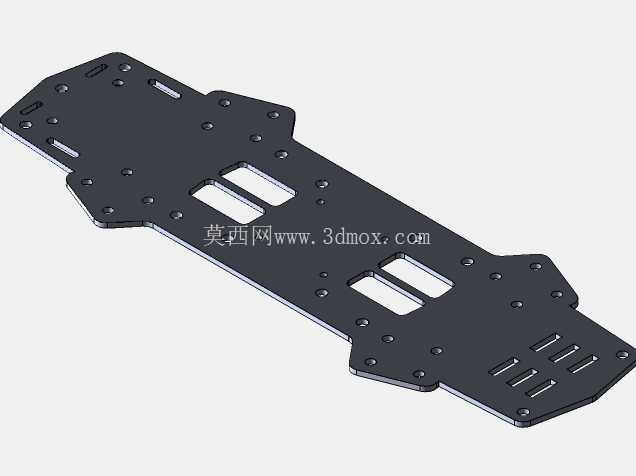

在小型多旋翼无人机的结构体系里，底板作为整机组装的核心承载基准件，直接决定了飞控、电调、电池、动力电机等核心部件的安装精度与整机抗振性能，QAV250作为250轴距穿越机领域的经典构型，其底板的设计合理性一直是DIY玩家与行业小载荷无人机改装场景里的核心关注项。这款适配PX4开源飞控生态的QAV250底板，在结构设计上完全围绕250mm轴距的安装边界展开，整体采用对称式狭长构型，两端延伸的安装臂预留位置刚好匹配2204/2205系列无刷电机的标准安装孔距，四个机臂连接端的孔位做了沉台处理，装机后螺丝头不会突出板面，既可以降低飞行过程中的风阻，也能避免螺丝剐蹭到走线或者电池外皮。

从实际应用场景来看，这款底板既可以满足FPV穿越机竞速飞行的高强度抗冲击需求，也能适配小载荷行业巡检无人机的改装需求，板身预留的多组不同规格安装孔，除了兼容标准PX4飞控的安装孔距外，还预留了GPS模块、数传天线、图传发射机的固定位，不需要玩家额外打孔改装，就能完成全套航电设备的规整安装。板身中部开设的两组大尺寸矩形镂空，一方面是为了降低整机自重，另一方面是给电调走线、电池供电线留出穿线空间，避免走线突出板身被螺旋桨打到，同时镂空结构也能提升飞行过程中电调、飞控的散热效率，长时间大油门飞行时不会因为热量堆积导致航电设备工作异常。

在安装边界的设计上，底板整体厚度适配主流2mm/3mm碳纤维板或者玻纤板的加工工艺，所有安装孔的孔位公差控制在0.1mm以内，装机后不会出现孔位错位需要扩孔的问题，板身边缘做了倒角处理，没有尖锐毛刺，组装过程中不会划伤线材或者操作人员的手。板尾位置预留的多组平行窄槽，是专门为绑带固定电池设计的，不同容量的3S/4S航模电池都可以通过尼龙扎带穿过这些窄槽完成固定，调整电池前后位置就能灵活调整整机重心，适配不同载荷下的重心配平需求。

从结构强度设计思路来看，这款底板在机臂连接、飞控安装这些受力集中的区域，没有做多余的镂空，保留了完整的板面结构来提升整体刚性，飞行过程中做急转、翻滚等大机动动作时，底板不会出现明显的形变，避免因为板身共振导致飞控陀螺仪采集的数据出现偏差，影响飞行稳定性。板身所有的安装孔周边都做了局部加厚的应力分散设计，炸机时冲击力不会直接从孔位位置撕裂板材，能有效提升机架的整体抗炸机性能，降低日常飞行的配件损耗成本。不同于市面上很多通用型250机架底板需要自行打磨适配PX4飞控的问题，这款底板的孔位完全匹配PX4系列飞控的减震安装需求，玩家装机时只需要搭配标准减震球就能完成飞控安装，不需要额外打印转接件，大幅降低了整机组装的调试难度。
