小型四轴五轴联动CNC加工核心机构

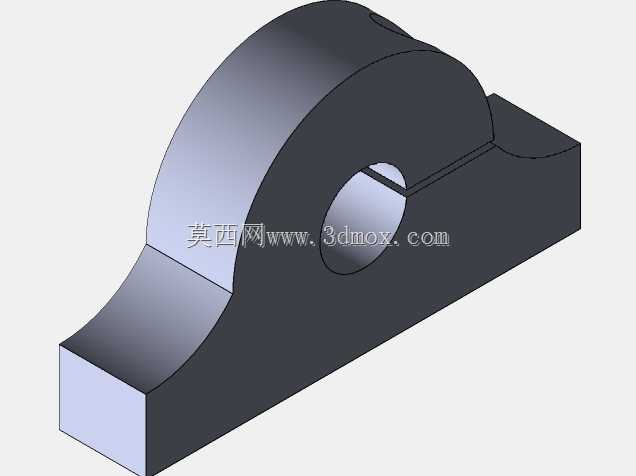

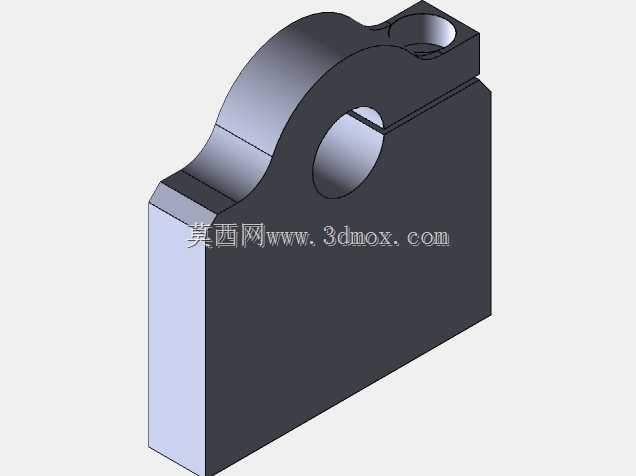

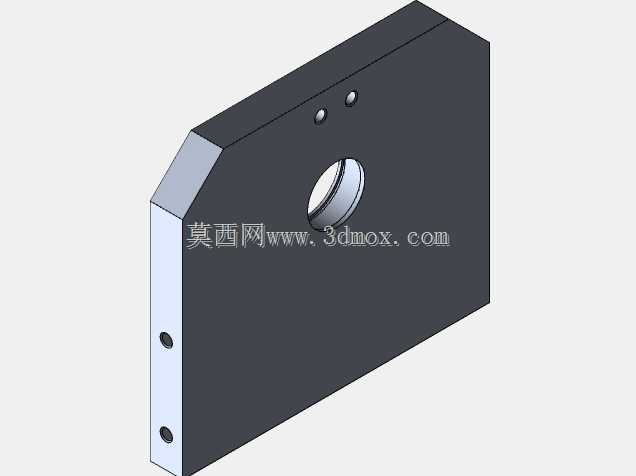

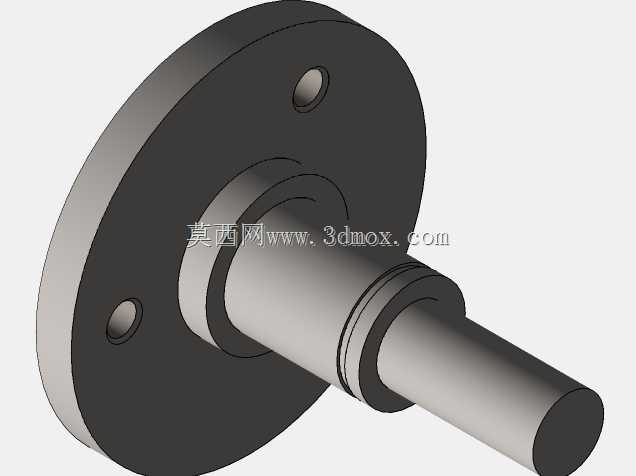

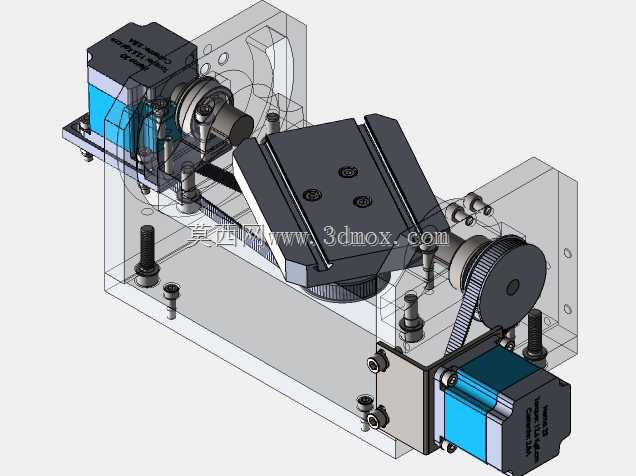

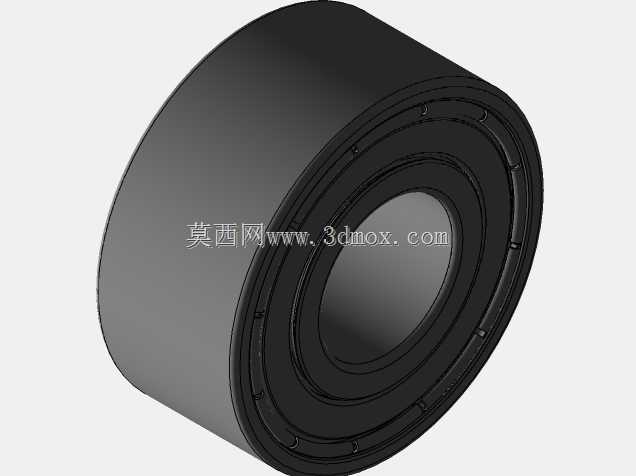

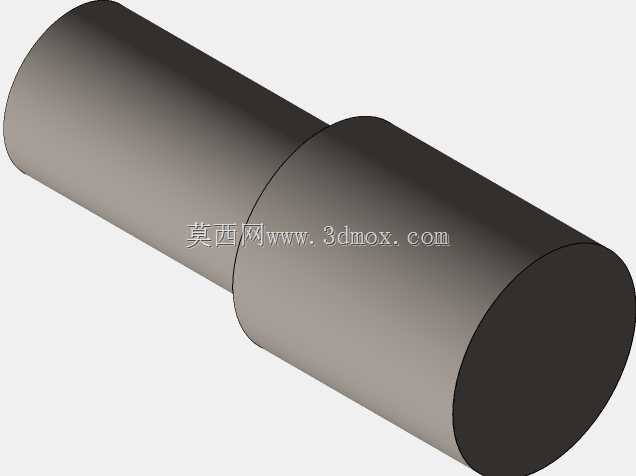

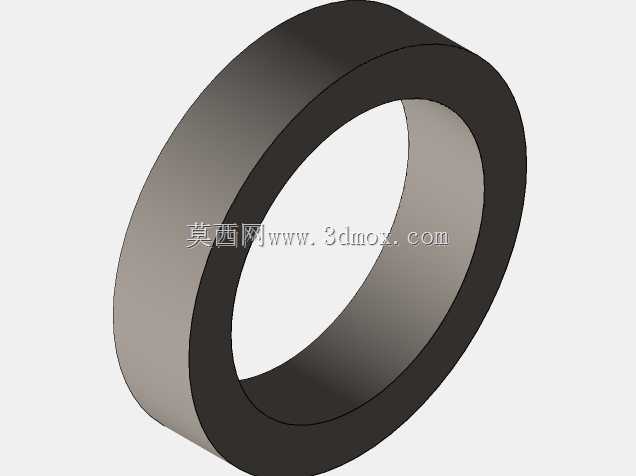

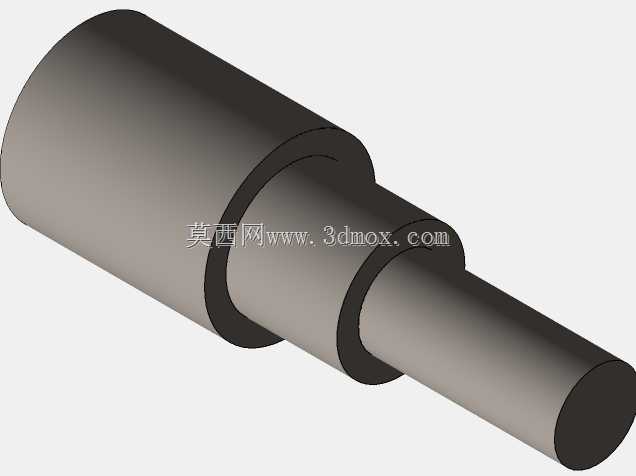

　　这套小型多轴CNC加工核心机构，主要面向桌面级精密加工场景设计，可适配小尺寸五金零件、塑料结构件、工艺饰品的铣削、雕刻、钻孔加工需求，常见于个人加工工坊、院校实训实验室、小型打样车间的轻载加工工位，能在有限的安装空间内实现传统三轴设备无法完成的多面联动加工，减少工件多次装夹带来的定位误差。从结构布局来看，整套机构采用双步进电机分轴驱动方案，水平方向的滑台承载工件装夹工位，通过同步带传动实现旋转轴的分度与联动进给，滑台导轨采用微型线性导轨搭配预压滑块，保证小行程进给时的运动刚性，避免轻载切削时的爬行问题；垂直方向的主轴安装座集成了主轴夹持位与传动轮组，通过同步带将主轴电机的动力传递至加工主轴，可根据加工需求更换不同夹持直径的高速主轴，

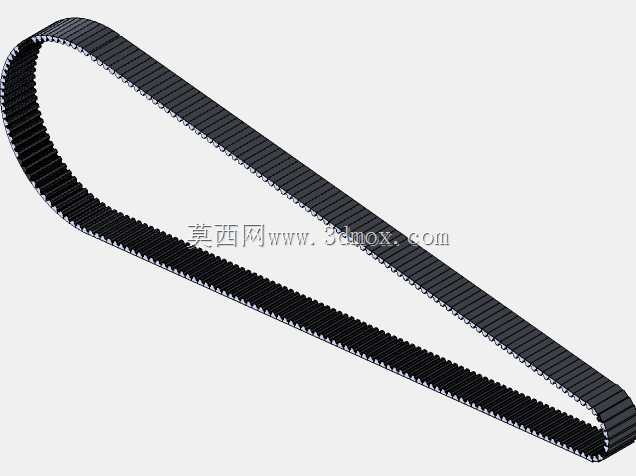

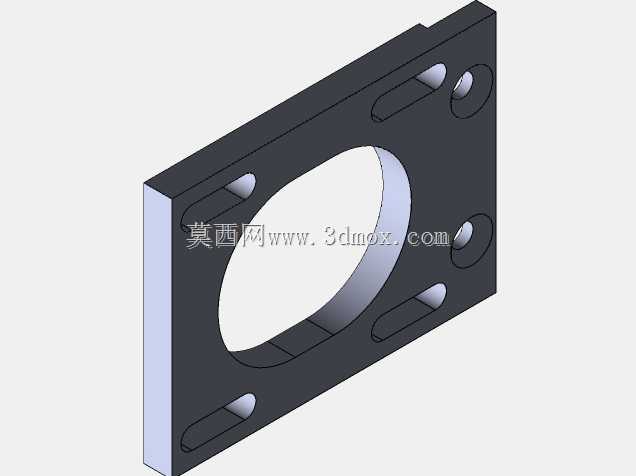

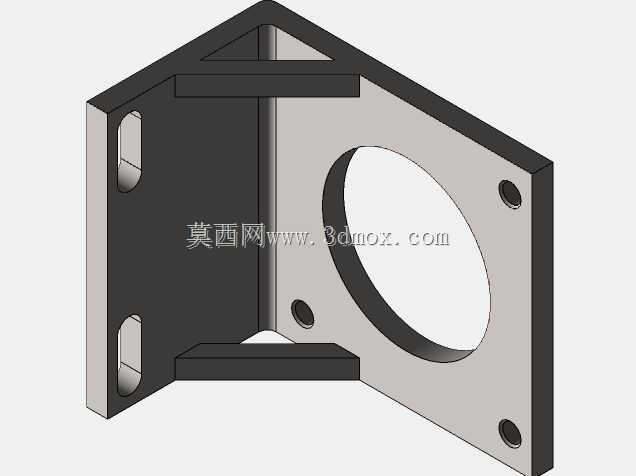

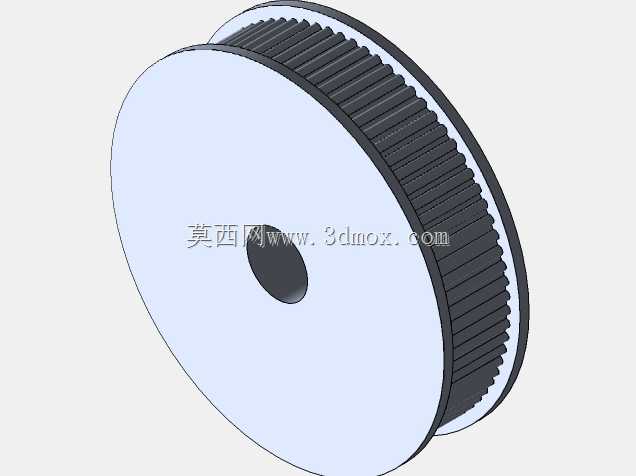

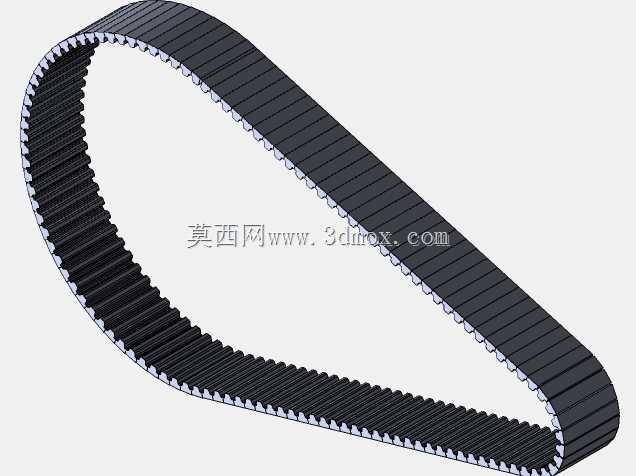

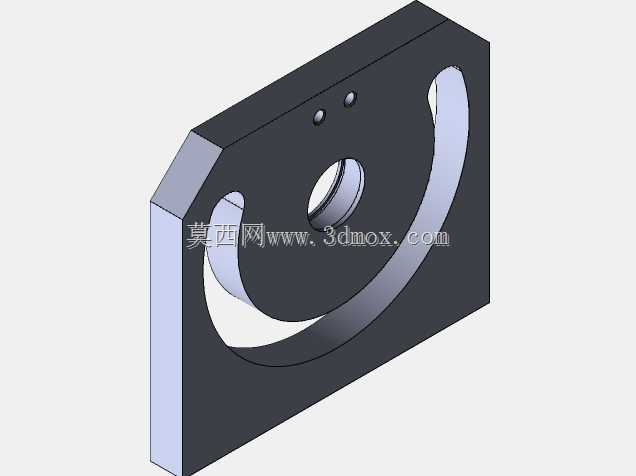

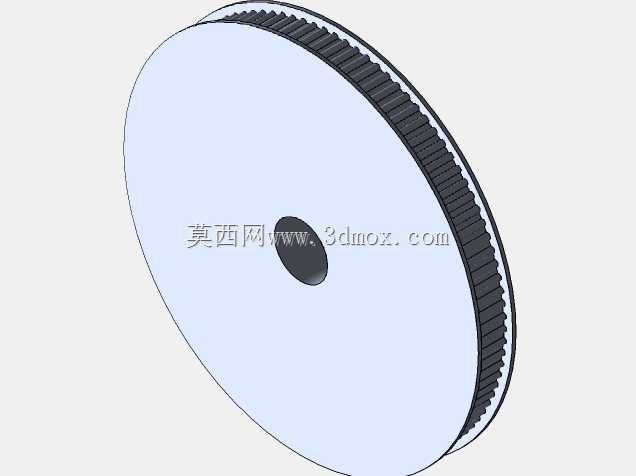

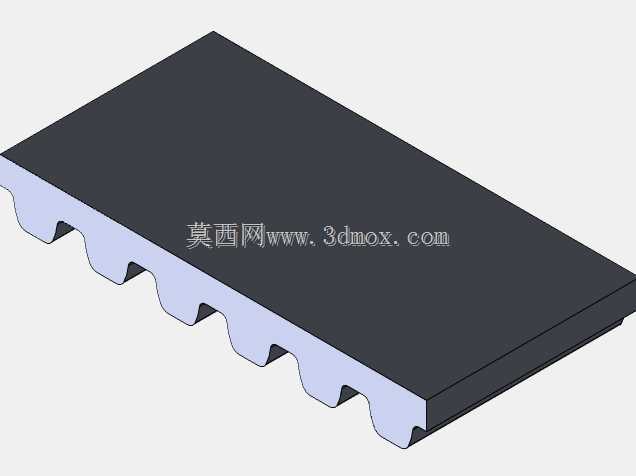

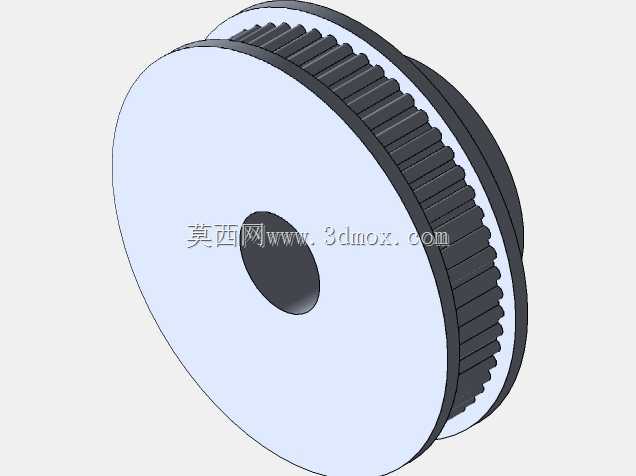

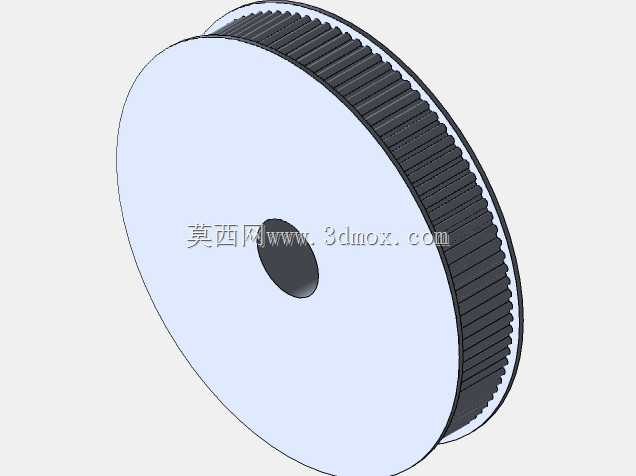

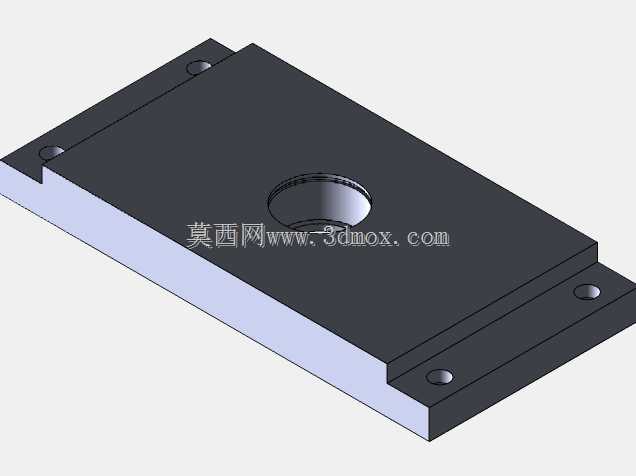

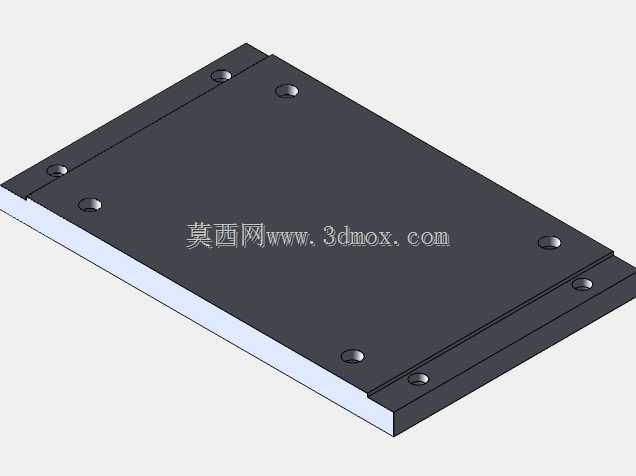

　　适配不同材质的切削线速度要求。设计阶段优先考虑了安装边界的紧凑性，整套机构的底座安装孔位采用标准化间距设计，可直接固定在桌面级设备的铝型材机架上，不需要额外加工转接板；各轴的行程限位位置预留了机械限位块安装位，可搭配光电限位开关实现软限位与硬限位的双重保护，避免调试过程中出现超程撞机问题。传动部分的同步带轮采用节距2mm的圆弧齿同步带，传动背隙控制在0.1度以内，保证多轴联动时的轨迹精度，带轮张紧结构设计在电机安装座上，通过腰型孔调整电机位置即可完成皮带张紧，日常维护不需要拆解其他结构部件。工件装夹平台采用T型槽结构设计，可直接搭配小型机用虎钳、ER夹头座、定制工装完成不同形状工件的装夹，平台平面的平面度公差控制在0.02mm以内，

　　保证工件装夹后的基准精度。整套机构的走线全部预留了穿线孔与走线槽位置，各轴的电机线、限位开关线可沿底座内部的走线槽布置，避免运动过程中线缆与传动部件发生干涉。在实际应用中，这套机构可搭配通用的CNC运动控制板使用，支持G代码解析与多轴插补运算，可完成平面雕刻、曲面铣削、圆柱面刻字、多面钻孔等加工工序，针对铝、铜等软金属加工时，可通过调整主轴转速与进给速度匹配切削参数，针对亚克力、PVC等塑料件加工时，可搭配单刃铣刀减少粘刀问题。结构设计过程中对各运动部件的干涉情况做了全行程校验，滑台在全行程移动、旋转轴在360度旋转过程中，所有运动部件与固定座、电机之间均保留了不小于2mm的安全间隙，避免装配后出现运动卡滞问题。

　　各连接部位的紧固件全部采用内六角圆柱头螺钉，连接强度满足轻载切削的受力要求，关键受力部位的螺钉加装了防松垫圈，减少设备运行过程中振动带来的螺钉松动问题。主轴安装位的同轴度公差控制在0.01mm以内，保证主轴高速旋转时的径向跳动量满足精密加工要求，避免加工过程中出现刀纹不均、孔径超差的问题。
