32700磷酸铁锂平顶储能电芯结构

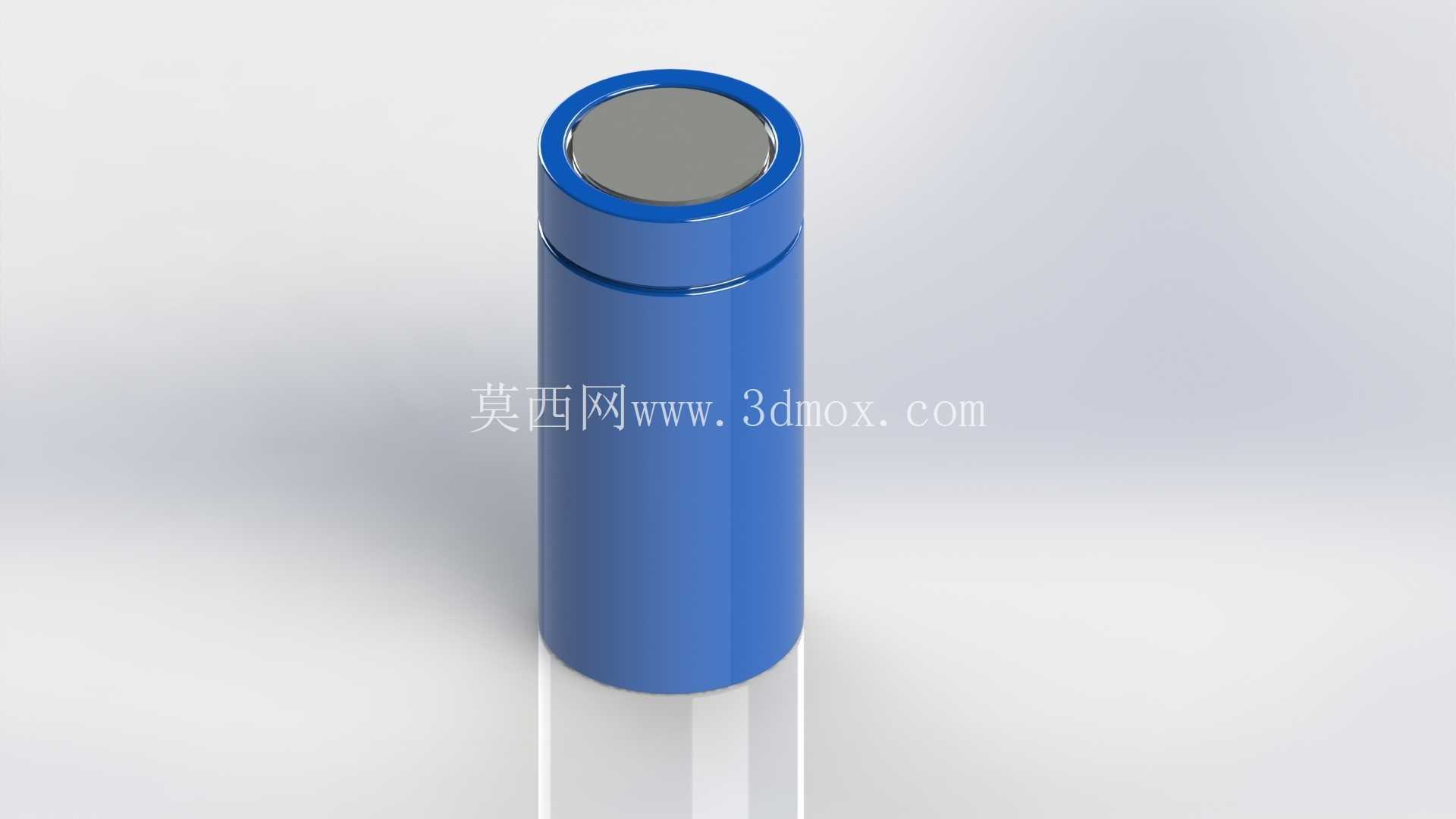

　　这款32700规格的圆柱磷酸铁锂电芯，是当前小型储能、便携动力设备领域应用占比逐年提升的电芯规格，相比常见的18650、21700圆柱电芯，其单体容量更大，成组时所需的电芯并联数量更少，能有效降低电池PACK的连接复杂度与接触内阻，在户外便携电源、家用小型储能备电、低速代步工具、太阳能路灯储能模组等场景中适配性极强。从结构设计来看，该电芯采用平顶结构设计，区别于带凸起正极的尖头电芯，平顶端面的平面度更高，在成组焊接时，无论是采用超声焊还是激光焊工艺，都能获得更稳定的焊接接触面，降低虚焊风险，同时在多颗电芯紧密排列组装时，平顶结构不会因为正极凸起占用额外的组内空间，能提升电池包内部的空间利用率，适配更多紧凑结构的电池仓设计。电芯外壳采用全铝材质拉伸成型，铝壳的壁厚经过反复校核，既能够满足电芯在充放电循环过程中的抗膨胀形变要求，又能控制整体重量，铝壳表面的绝缘包覆层采用耐电解液腐蚀、耐温范围覆盖-20℃到80℃的PET材质，避免成组时相邻电芯外壳接触造成短路风险。

　　从性能参数对应的结构设计来看，该电芯标称电压3.2V，单体容量6000mAh，充放电截止电压分别设置为3.65V与2.0V，常规充放电倍率支持0.5C持续工作，在-45℃到0℃的低温区间可支持1C快速充放，循环寿命可达2000次以上，内阻控制在10mΩ以内，这些性能指标对应的内部结构设计，包含了卷绕式极组的对齐度控制、极耳的焊接位置优化、电解液的注液量校准等细节，在三维建模过程中，这些内部结构的尺寸边界都需要严格匹配实际生产工艺要求，比如卷芯的直径要与铝壳内径保留0.1-0.2mm的装配间隙，避免入壳时刮破极组隔膜，正极盖帽的泄压阀结构要与铝壳的卷边封口尺寸精准配合，保证封口后的密封性能达到IP67级别，防止电解液渗漏。

　　外形尺寸方面，该电芯直径为32mm，整体长度70mm，在进行电池包结构设计时，单颗电芯的安装占位需要预留直径32.5mm、长度71mm的最小空间，相邻电芯之间如果加装绝缘缓冲垫，还需要额外预留0.3-0.5mm的间隙，避免电芯在充放电过程中发生膨胀挤压导致外壳变形。在实际设备选型应用中，这类平顶圆柱电芯非常适合采用支架固定的成组方式，电芯支架的定位孔尺寸需要与电芯直径做公差配合，通常采用H7/p6的配合精度，既保证电芯安装后不会出现窜动，又不会因为过盈量太大导致装配困难。建模过程中需要特别注意电芯两端的极柱平面度，平顶电芯的正极平面与负极外壳端面的平行度公差需要控制在0.05mm以内，这直接影响到后续汇流排焊接的良率，如果平行度超差，会导致部分焊点焊接深度不足，在大电流放电时出现局部过热的问题。另外，全铝外壳的负极设计是将外壳整体作为负极集流体，所以在结构设计时，电芯侧面的绝缘处理必须覆盖整个圆柱面，仅在负极端面预留导电接触区域，避免成组时出现侧面短路的风险。

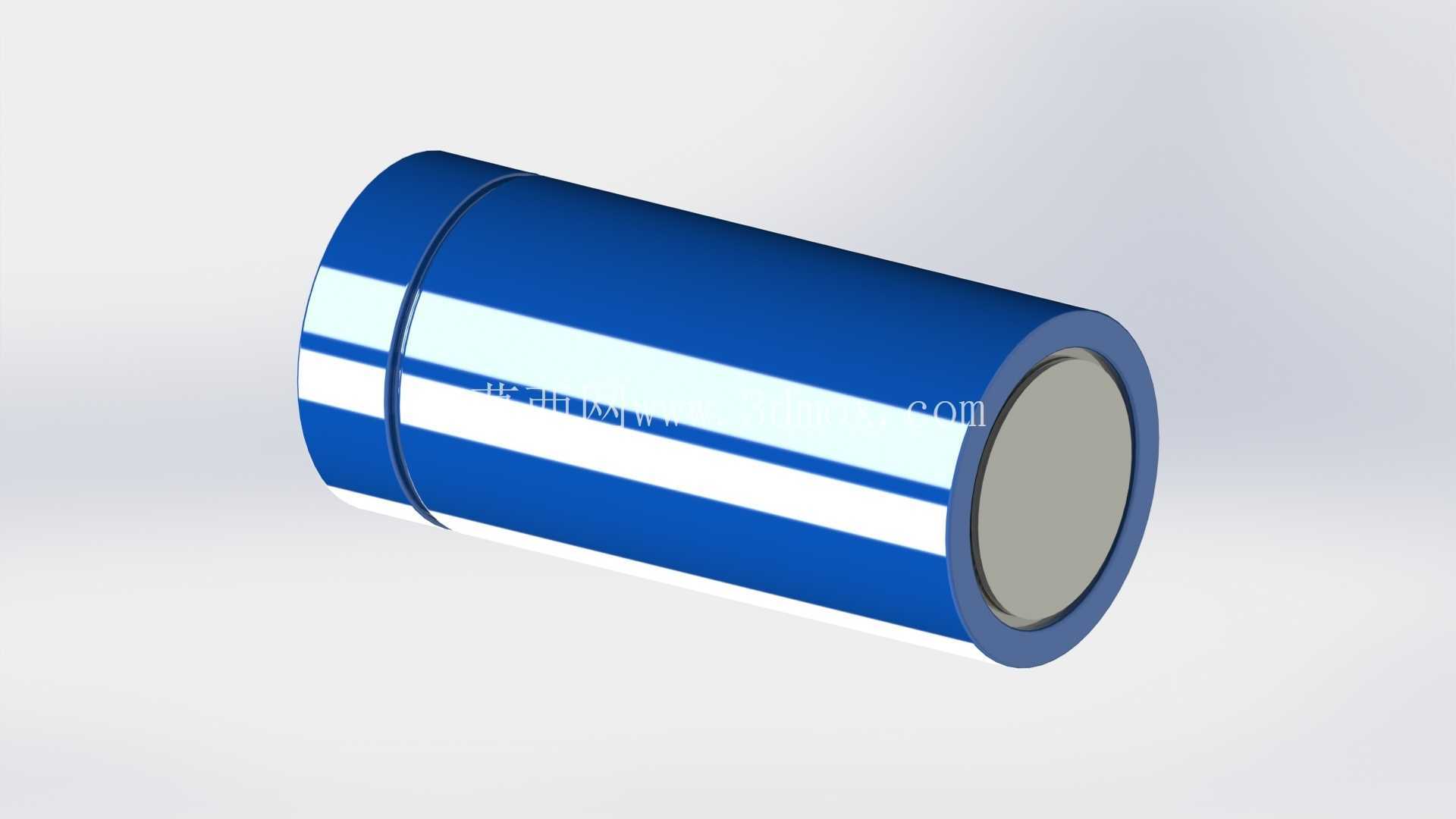

　　从应用场景的适配性来看，这类电芯在低速四轮车、电动两轮车的替换电池组中也有大量应用，因为其磷酸铁锂体系的热稳定性远高于三元锂圆柱电芯，在挤压、针刺测试中的安全表现更好，平顶结构也更适配现有电池仓的弹簧接触式导电结构，不需要额外调整电池仓的接触片高度。在便携储能设备中，大单体容量的32700电芯可以减少PACK内的电芯数量，降低BMS管理系统的采样通道数量，提升整体系统的可靠性，同时铝壳的散热性能优于钢壳电芯，在持续大电流放电时，电芯表面的热量可以更快通过铝壳传导到电池包的散热结构上，降低电芯的工作温度，延长循环使用寿命。建模时还原的电芯外观包覆层的蓝白配色，是行业内磷酸铁锂电芯常用的外观标识，方便生产组装过程中与三元体系的电芯做快速区分，避免混料导致的电池包电压匹配错误。
