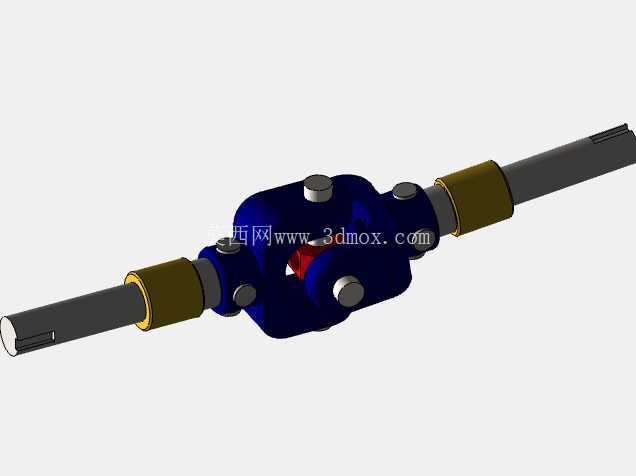

单十字轴式万向传动联轴器结构

在跨轴线动力传递场景中，这类十字轴式万向节是解决两轴存在夹角、安装偏移时扭矩传递的核心部件，不同于刚性联轴器仅能适配同轴安装工况，它可以在两轴轴线夹角处于动态变化的工况下持续稳定传递旋转动力，最常见的应用场景覆盖商用车底盘传动系统，从变速箱输出端到驱动桥主减速器输入端的长距离传动链中，单万向节常配合第二个万向节组成双联传动结构，抵消单节传动带来的转速波动问题；在工业设备领域，各类轧钢设备输送辊道、工程机械的动力分动结构、工业机器人关节末端的动力传递链路里，也大量使用同结构的万向节来补偿安装误差、适应工作过程中部件相对位置变动带来的轴线偏移。

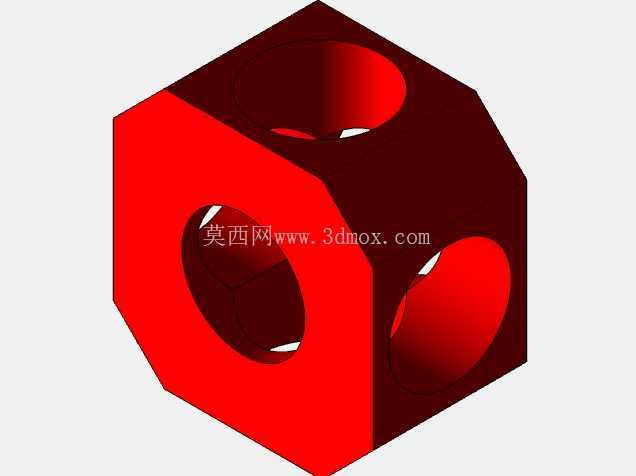

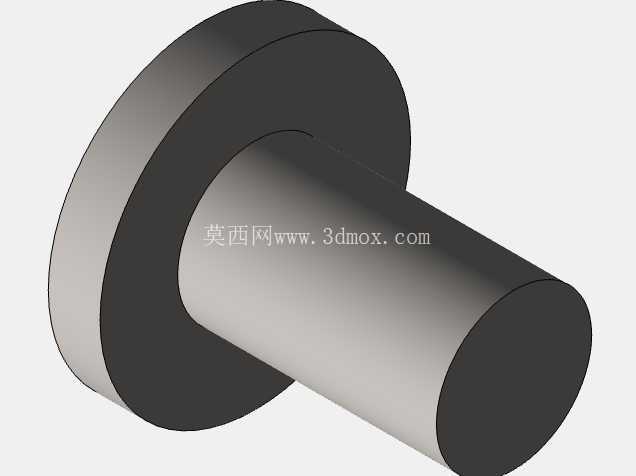

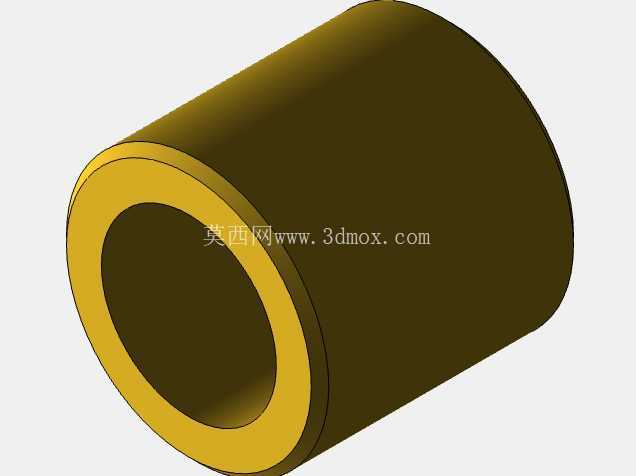

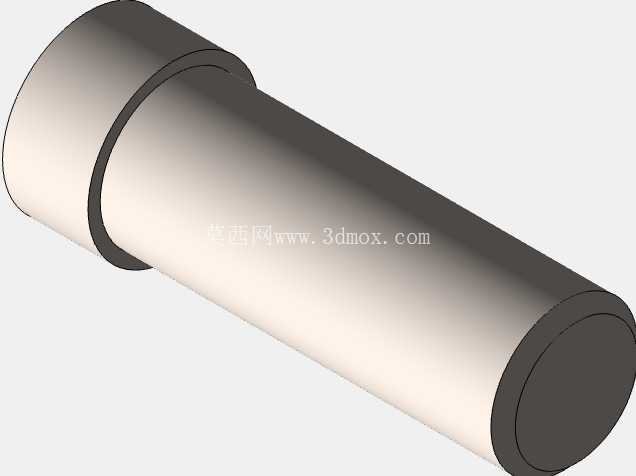

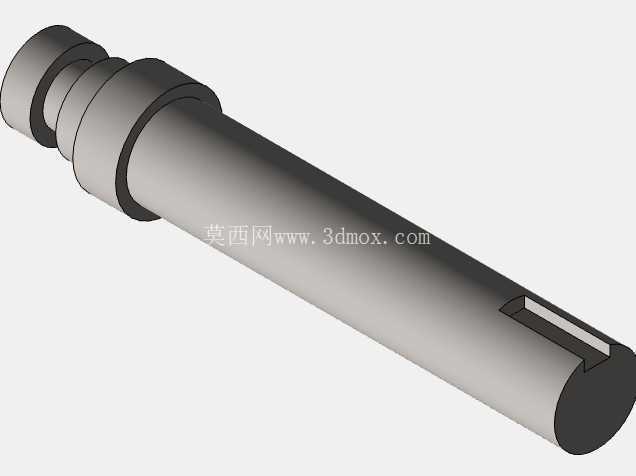

从结构设计逻辑来看，这个万向节采用最经典的十字轴作为核心传力构件，两个叉形轭臂分别与两侧的传动轴固连，十字轴的四个轴颈分别嵌入两个轭臂的安装孔内，每个轴颈与轭臂之间都配置了滚针轴承组件，相比滑动摩擦结构，滚针轴承可以大幅降低轴颈转动过程中的摩擦阻力，减少传动过程中的功率损耗，同时轴承外侧配置了密封端盖，既可以阻挡外界粉尘、水汽进入轴承滚道，也能防止内部润滑脂泄漏，延长部件的维护周期。两侧传动轴与轭臂的连接位置设置了定位轴肩，配套的轴套结构可以在安装时快速定位轴向位置，轴端预留的键槽结构可以与外接部件实现周向固定，保证扭矩传递过程中不会出现相对打滑。

建模过程中严格遵循了机械设计的公差配合逻辑，十字轴轴颈与滚针轴承内圈、轴承外圈与轭臂安装孔之间分别采用基孔制过渡配合与间隙配合的尺寸逻辑，既保证轴承压装后的定位精度，也避免过盈量过大导致轴承转动卡滞。所有零件的装配约束完全按照实际装配关系设置：十字轴与两个轭臂之间保留转动自由度，滚针轴承与轴颈设置同轴约束，轴承端盖与轭臂端面设置贴合约束，完全还原实际部件的运动状态，在三维软件中可以直接模拟不同轴间夹角下的转动过程，验证运动过程中是否存在部件干涉。

从安装边界来看，这类万向节的允许工作轴间夹角通常在15°到25°区间，超出这个角度范围会导致滚针轴承的受力条件急剧恶化，大幅缩短使用寿命；轴向尺寸上，两侧传动轴的伸出长度可以根据实际安装空间调整，轭臂的外形轮廓做了圆角过渡处理，避免大角度转动时两个轭臂之间发生结构碰撞。设计时特意将所有零件做成可编辑的参数化结构，设计人员可以根据实际传递的扭矩大小，等比例缩放十字轴轴颈直径、轭臂截面厚度、传动轴直径等核心尺寸，快速适配不同功率等级的传动需求，不需要从零开始重新绘制结构。在实际选型过程中，需要重点核算十字轴轴颈的接触应力、滚针轴承的额定动载荷，确保在峰值扭矩工况下部件不会出现压溃、磨损过快的问题，同时要根据工作转速选择合适的动平衡精度等级，高转速工况下需要对整个万向节组件做动平衡校正，避免转动过程中产生过大的振动影响整条传动链的稳定性。
