NEMA14规格步进电机结构三维设计

在小型自动化设备的传动选型环节里，NEMA14规格步进电机的应用场景覆盖度极高，从桌面级3D打印机的进给轴驱动、小型点胶设备的位移模组动力源，到实验室精密取样装置的执行端动力输出、小型光学检测设备的调焦机构驱动，这类小尺寸步进电机都承担着精准位移输出的核心作用。不同于大规格步进电机侧重高扭矩输出的设计取向，NEMA14步进电机的设计核心是在有限安装空间内，兼顾扭矩输出密度、定位精度与安装适配性，满足紧凑型设备的动力布局需求。

从实际功能特性来看，这款步进电机采用混合式步进结构设计，定子与转子的齿槽配合经过优化，能够在低转速区间输出平稳扭矩，避免低速运行时的共振抖动问题，适配开环控制场景下的精准定位需求，步距角采用常规两相步进的1.8度设计，配合细分驱动器可实现微米级的位移控制精度，足够满足多数小型精密设备的传动要求。电机的输出轴采用标准D型轴截面设计，能够与同步轮、联轴器、齿轮等传动零件实现无间隙配合，避免传动过程中出现周向打滑的问题，轴伸长度经过匹配设计，既能够满足常规传动件的安装深度要求，又不会因为轴伸过长带来径向跳动超标的问题。

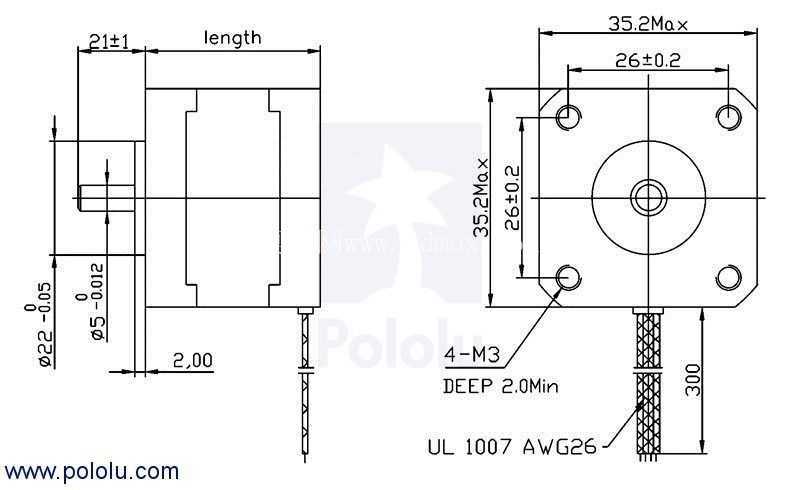

设计过程中，首先要明确的是安装边界的约束，NEMA14对应的安装法兰尺寸为35mm见方，安装孔位采用标准的31mm孔距设计，安装孔为通孔结构，可从电机前端直接穿入螺丝固定到设备安装面上，这一安装尺寸完全符合行业通用标准，能够直接替换同规格的其他品牌同尺寸电机，不需要额外修改设备的安装板结构。电机本体的轴向尺寸根据扭矩等级做了匹配设计，机身长度与输出扭矩呈正相关，在建模过程中完整还原了定子绕组的排布空间、转子磁钢的安装位置、前后端盖的轴承安装位，前后端盖均采用轴承定位结构，选用微型深沟球轴承支撑输出轴，能够承受一定的径向负载与轴向负载，适配带轮、齿轮等直接安装的传动场景，不需要额外增加支撑结构。

从结构细节来看，电机尾部预留了编码器安装空间，可根据实际使用需求加装增量式编码器，实现闭环控制功能，提升高负载工况下的定位精度，避免出现丢步问题。电机的出线端采用标准的四线引出设计，对应两相绕组的接线定义，线序排布符合行业通用规范，不需要额外调整接线顺序即可匹配市面上主流的两相步进驱动器。建模过程中对电机的每一处结构细节都做了还原，包括端盖的固定螺丝位置、机身的散热筋结构、输出轴的卡簧槽位置，这些细节都是实际设备装配过程中需要重点核对的干涉检查项，比如在做设备整体装配时，需要确认电机安装后机身与周边结构件的间隙是否足够，输出轴与联轴器的配合长度是否匹配，安装螺丝的长度是否不会顶到电机内部的绕组结构。

在实际选型应用中，这类小尺寸步进电机的优势在于体积小、发热控制优秀，在紧凑型设备的狭小安装空间内，不需要预留太大的散热空间即可长时间稳定运行，同时其扭矩输出特性刚好匹配小型负载的驱动需求，不会出现选型冗余带来的成本浪费与空间占用问题。建模时充分考虑了不同设计场景下的调用需求，模型的装配层级清晰，可直接提取安装面、轴伸、安装孔等关键基准特征，在做设备整体装配时，能够直接通过基准配合完成电机的装配定位，快速完成干涉检查与安装空间校验，不需要重新绘制电机的简化模型，能够大幅缩短结构设计阶段的选型验证周期。

针对不同的应用场景，这款电机的结构设计也预留了足够的适配空间，比如需要搭配减速箱使用时，前端盖的定位止口尺寸符合标准减速箱的安装匹配要求，可直接安装同规格的行星减速箱，进一步提升输出扭矩、降低输出转速，适配低转速大扭矩的驱动场景。电机的机身表面做了平整化设计，可直接贴合安装散热片，在高负载连续运行的工况下，能够通过附加散热片提升散热效率，降低电机温升，延长电机的使用寿命。在做三维布线设计时，可根据模型的出线口位置，提前规划线缆的弯折半径与走线路径，避免装配时出现线缆与周边结构件摩擦、挤压的问题，提升设备整体的装配工艺性。
