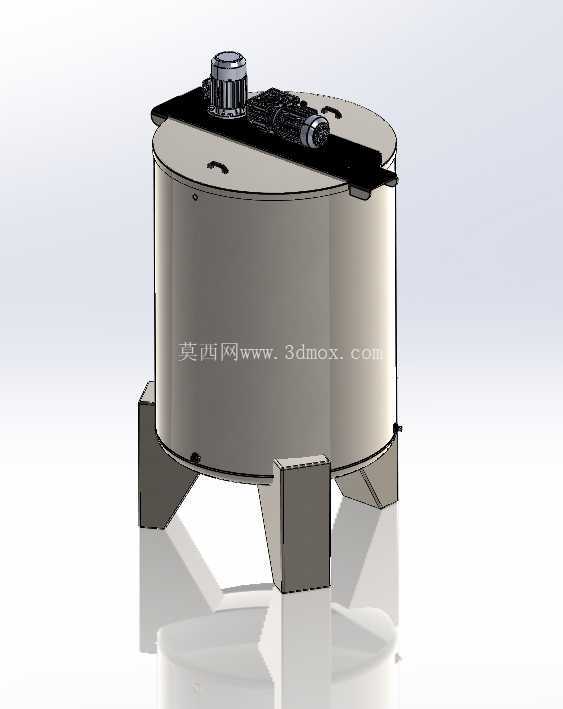

两千升立式搅拌均质储料容器结构

　　这款立式罐体结构主要面向中小批量流体、半流体物料的均质混合与暂存工序，常见于精细化工、食品配料、日化制剂生产的车间中段工位，可衔接上游配料出料与下游灌装、分装工序，替代传统敞口搅拌桶的人工操作模式，降低物料转运过程中的污染与洒落风险。罐体采用立式圆柱结构设计，底部搭配三个均布的支腿支撑，支腿与罐体下封头采用焊接式连接，每个支腿底部预留安装固定孔位，可直接通过膨胀螺栓固定在硬化车间地面，安装时需保证罐体上法兰面的水平度偏差不超过千分之二，避免搅拌轴运行时出现偏磨、密封件泄漏的问题。

　　罐体顶部为平盖结构，盖上开设两个独立的安装位，分别搭载主搅拌驱动组件与均质驱动组件，两套驱动的输出轴均采用机械密封结构与罐体内部连通，可满足带压或常压工况下的密封要求，避免物料挥发或外界杂质进入罐内。主搅拌组件采用低速大扭矩减速电机直连桨叶的结构，桨叶采用斜叶涡轮形式，运行时可推动罐内物料形成上下循环流场，避免高密度物料在罐底沉积；均质组件采用高速剪切结构，电机输出端连接定转子均质头，伸入罐内下部区域，可对团聚的物料颗粒进行高速剪切破碎，实现物料的细化混合，两套驱动可独立控制启停，也可根据工艺需求同时运行，适配不同粘度、不同混合要求的物料处理需求。

　　罐体顶部还预留了带快开结构的人孔，方便日常内部清理与检修作业，人孔旁设置吊环结构，可配合车间起重设备完成盖板、驱动组件的拆装维护；罐体侧壁下部设置出料接口，可对接阀门或输送泵完成物料排出，侧壁上部预留进料口、观察口、清洗口等多个工艺接口，可根据实际生产需求外接进料管路、清洗喷淋装置、液位检测元件等配件。设计过程中重点考量了罐体的刚性与流场匹配性，圆柱罐体的壁厚根据2000升容积下的物料静压力计算选取，支腿的承载能力按照满罐物料重量乘以1.5倍安全系数校核，避免满载时出现支腿变形、罐体倾斜的问题；两套驱动组件的安装位在盖板上做了局部加厚处理，同时焊接加强筋提升盖板刚性，避免电机运行时的振动传导至罐体引发共振。

　　设备的安装边界需要预留足够的上部检修空间，罐体顶部到车间顶部或上层平台的净距不小于1.2米，方便驱动组件的拆装维护，罐体周边需预留不小于0.8米的操作通道，满足日常操作、巡检、清洁的空间需求。在实际应用中，这类罐体可处理粘度在10000cp以下的物料，比如日化行业的洗衣液、洗发水配料混合，食品行业的糖浆、酱料均质调配，化工行业的水性涂料、胶粘剂的预混搅拌，相比传统的单一搅拌罐体，双驱动的结构可大幅缩短物料混合均质的时间，提升物料的均匀度，减少后续工序的调整成本。罐体内部所有焊缝均做打磨抛光处理，接触物料的表面粗糙度可达到卫生级要求，适配对卫生条件有要求的食品、日化生产场景，若用于有腐蚀性的物料工况，也可调整罐体材质为316L不锈钢或做内衬防腐处理，拓展设备的适用场景。
