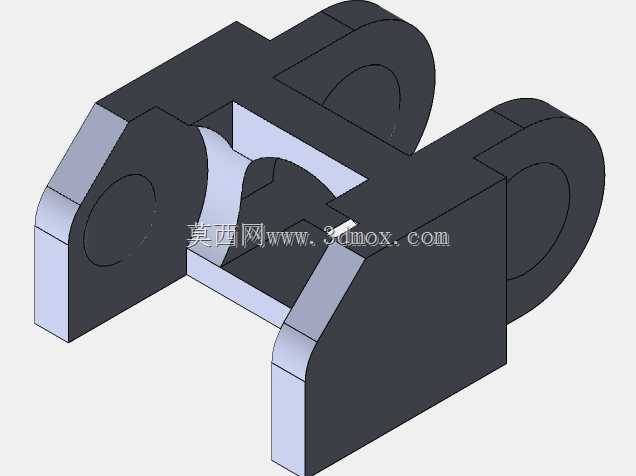

20×20规格电缆牵引链结构三维设计

　　在机床、自动化生产线、起重设备等存在往复移动线缆布设需求的场景中，电缆牵引链是保护内部线缆、油管、气管不受拉扯、磨损的核心配套部件，本次设计的20×20规格牵引链，针对小行程、小线径布设场景做了结构优化，适配设备内部紧凑空间的走线需求。从实际使用场景出发，这类小规格牵引链常应用在小型自动化模组、桌面型加工设备、检测仪器的移动轴走线部位，这类场景的安装空间往往预留有限，同时对牵引链的弯折半径、运行噪音、结构强度有均衡要求，既不能因为结构冗余挤占设备内部空间，也不能因为强度不足在长期往复运行中出现链节断裂、卡滞的问题。设计过程中首先明确了安装边界条件，

　　内腔20×20的通径尺寸可以容纳3-5根直径6mm以下的控制线缆或者2根直径10mm以内的气动软管，满足小型移动轴的走线容量需求；链节两端的铰接孔做了同轴度公差约束，保证多节拼接后弯折动作顺畅，不会出现相邻链节别卡的问题，铰接部位的接触面做了减摩结构设计，减少长期往复运行的磨损量，提升整体使用寿命。外形结构上，链节采用对称式布局，两侧的铰接耳板做了等强度设计，在保证铰接部位结构强度的前提下，去除了非受力区域的多余材料，既降低了单件重量，也减少了牵引链运行时的惯性负载，适配小负载驱动轴的走线需求；链节中间的线缆承托部位做了圆滑过渡处理，没有尖锐棱角，避免穿线时刮伤线缆外护套，同时内腔的限位结构可以保证线缆在链节内部不会出现过度窜动，

　　减少运行过程中线缆与链体内壁的摩擦。从安装适配性来看，该牵引链的端部连接结构可以适配常见的安装板固定方式，不需要额外定制转接件，现场安装时可以根据实际行程长度拼接对应数量的链节，维护时如果单个链节出现磨损，只需要更换对应损坏节段即可，不需要整体替换整条牵引链，降低了后期维护成本。设计过程中也考虑了运行时的弯折半径约束，将最小弯折半径控制在适配常规控制线缆最小弯曲半径的范围内，避免线缆在牵引链弯折处出现过度折弯导致线芯断裂的问题；链节之间的转动间隙做了合理控制，既保证转动灵活，也不会因为间隙过大导致运行过程中出现晃动、异响，适配对运行噪音有要求的桌面型设备场景。不同于大规格重载牵引链的加强筋设计，

　　这款小规格牵引链的结构更侧重轻量化与安装便捷性，链节的壁厚经过受力校核，在承受内腔满布线缆的重量、以及常规往复运行加速度带来的负载时，不会出现结构变形，铰接部位的受力面做了加宽处理，分散运行时的接触应力，减少长期运行后的磨损量。在实际选型匹配时，技术人员可以根据设备移动轴的行程长度、内置线缆的总直径、运行加速度参数来确认该款牵引链的适配性，20×20的内腔尺寸属于小规格牵引链的常用尺寸段，覆盖了大部分小型自动化设备的走线需求，对称的结构设计也使得安装时不需要区分左右方向，降低现场安装的出错概率。链节的开合结构设计在侧面，穿线时可以直接打开对应位置的链节盖板，将线缆整理放入内腔后再扣合盖板，不需要从牵引链端部穿线，大幅提升了设备布线时的装配效率，尤其是后期设备维护更换线缆时，不需要拆解牵引链的端部固定结构，只需要打开对应位置的盖板即可完成线缆更换操作。
