50毫米碳管公路自行车前轮圈三维设计

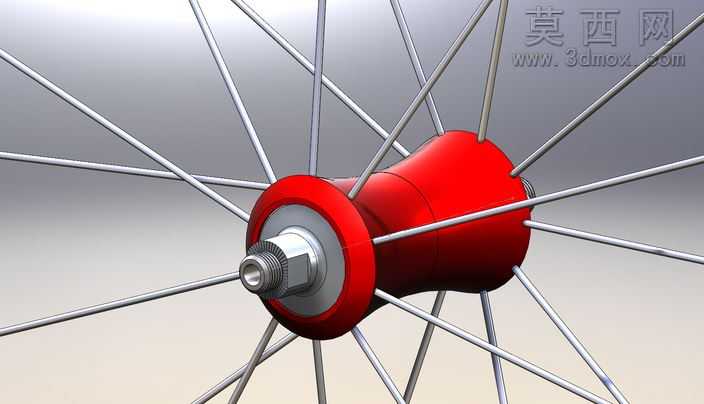

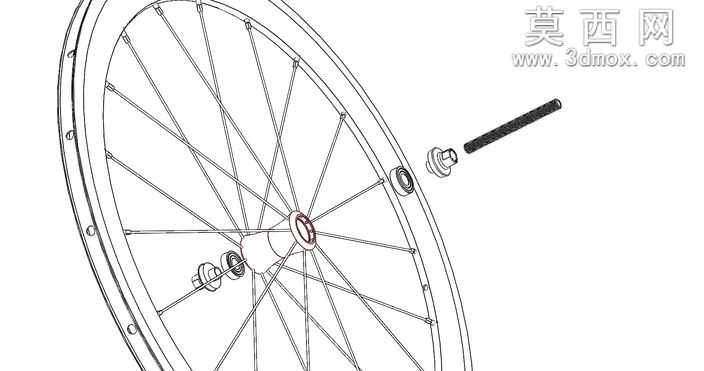

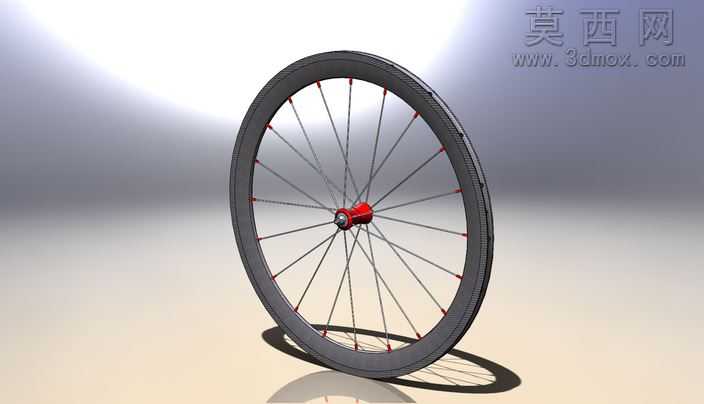

本作品为公路自行车前轮圈的三维参数化建模成果，采用SolidWorks软件完成全流程设计，整体围绕50毫米框高的碳管轮辋结构展开，还原了高性能公路车轮圈的基础形态与核心装配特征。建模初期以公路车前轮的实际装配需求为核心设计逻辑，先确定轮圈的整体外轮廓尺寸，匹配21毫米宽度的外胎适配标准，绘制轮圈的截面闭合草图，通过旋转凸台命令生成轮圈的基础环形基体，保证轮圈的圆度公差与同轴度符合实际加工的精度要求。在结构细节处理上，针对轮圈的辐条安装位进行了精准布局，按照前轮径向辐条的装配要求，均匀排布20个辐条乳头安装位，当前版本预留了无孔乳头的安装基准结构，可根据直拉辐条或定尺辐条的不同装配需求，快速调整孔位的深度与孔径参数，适配不同编圈方案的使用需求。材质与渲染环节，针对碳纤维复合材料的特性调整材质参数，还原碳纤材质哑光黑的细腻质感，在轮圈的边缘区域做了轻微的倒角处理，既还原真实碳圈的成型工艺特征，也避免渲染时出现尖锐边缘的光影失真问题，通过环境光遮蔽效果突出轮圈的曲面弧度与框高的立体感，让模型呈现出接近实物的视觉效果。设计过程中充分考虑轮圈的装配兼容性，轮圈的外胎卡槽结构按照标准公路胎的安装尺寸设计，可适配常规700C规格的公路自行车外胎，轮圈的中心基准面与花鼓安装位的同轴度经过反复校验，保证后续装配花鼓、辐条后轮组的转动平顺性。当前模型保留了可编辑的参数化特征，设计人员可根据不同的使用场景调整框高、圈宽、辐条孔数量等参数，快速衍生出适配爬坡、平路冲刺等不同骑行场景的轮圈方案，也可作为轮组受力仿真分析、编圈工艺模拟的基础模型使用，为公路车轮组的定制化设计提供可靠的三维数字基础。
