无人机FOC版U80电调结构设计

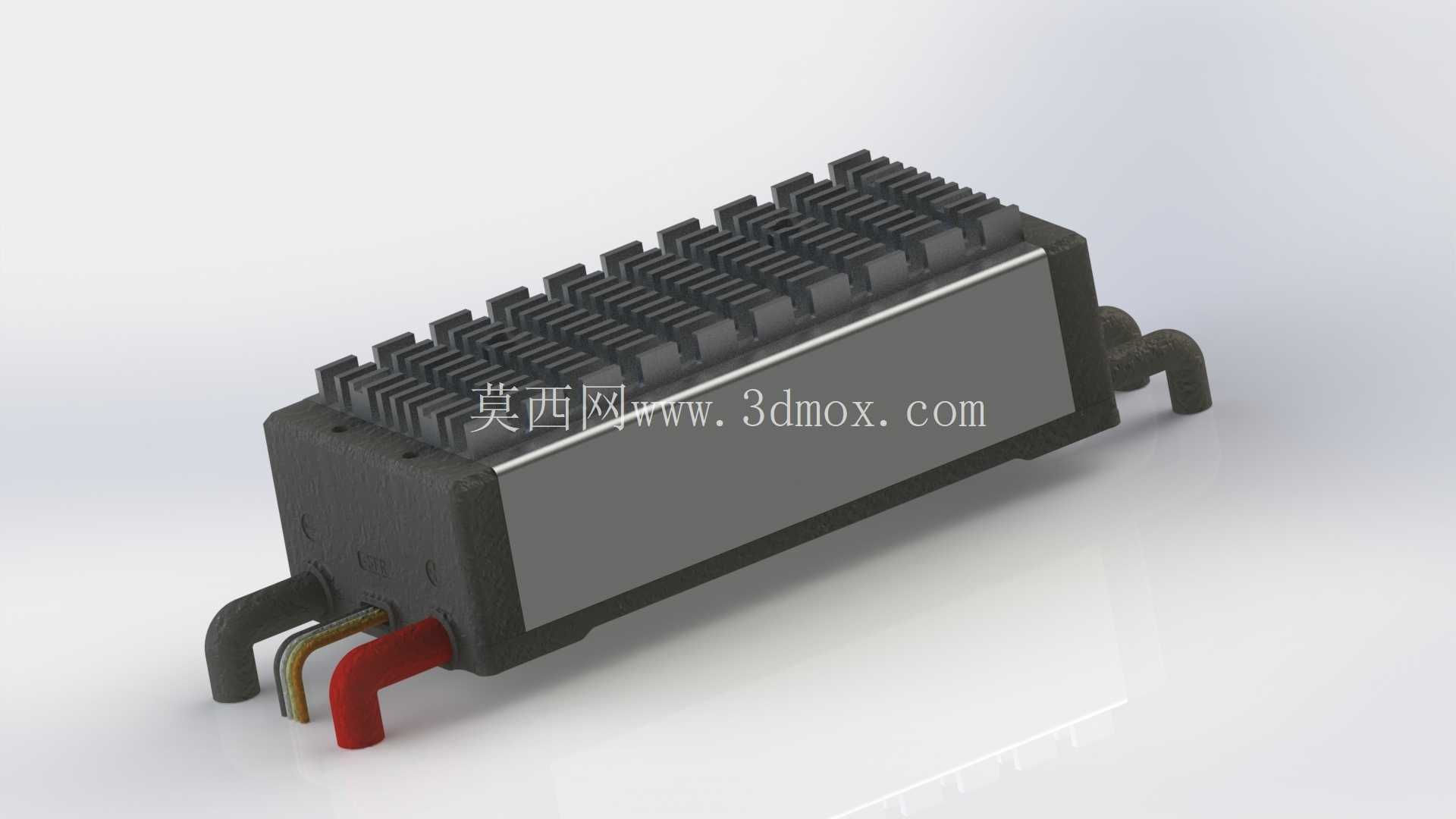

　　这款电调是适配多旋翼、固定翼无人机动力系统的核心控制部件，主要承担无刷电机的驱动调速功能，匹配U80规格的外转子无刷动力单元，采用FOC磁场定向控制方案，相比传统方波驱动模式，在低速扭矩输出、动力响应平顺性、运行噪音控制上有明显优势，能满足航拍、植保、工业巡检等多场景下无人机对动力输出精度的要求。从结构设计来看，主体采用长条形一体化壳体布局，顶部集成整排平行式散热鳍片，鳍片厚度与间距经过热仿真校核，在无人机飞行过程中可借助迎面气流完成被动散热，无需额外加装散热风扇即可承载持续大电流工况下的热量导出，避免功率器件过热触发降频保护。

　　壳体侧面预留的弯角式出线结构，分别对应电源输入、电机三相输出、信号通讯三类接线，出线端做了圆弧过渡处理，既可以避免装机时线材弯折过度导致的线芯断裂，也能适配无人机机臂内部的走线空间，减少线材外露带来的风阻影响。安装接口采用侧出式固定耳设计，固定耳的开孔位置与安装间距匹配主流无人机机臂的标准安装孔位，安装时无需额外设计转接支架，可直接通过螺丝固定在碳纤机臂的预设安装位上，固定耳与壳体主体做了加强筋过渡，能承受飞行过程中的振动载荷，避免长期振动下出现连接松动。内部功率板采用分层布局，功率MOS管直接贴合壳体散热基底，导热路径最短化设计，减少热阻带来的热量堆积，信号处理单元与功率单元做了物理隔离，降低大电流通断时的电磁干扰对飞控信号传输的影响，保证转速控制信号的稳定性。从安装边界来看，整体外形为规整长方体，除出线端与固定耳外无外凸结构，可嵌入直径适配的圆形或方形机臂内部，也可贴装在机臂外侧，安装时需要预留出线端的线材弯折空间，避免线材与螺旋桨旋转区域产生干涉。

　　在实际应用中，这款电调可支持双向动力输出，除常规的飞行调速外，也能适配带刹车功能的动力需求，匹配多旋翼无人机的急停、反向制动等飞行逻辑，外壳采用阻燃耐高温工程塑料材质，可适应户外高低温、高湿、多粉尘的作业环境，表面做了哑光处理，减少阳光直射下的热量吸收。设计过程中针对装机场景做了多处细节优化，比如壳体边缘全部做了R角过渡，避免装机时划伤线材或操作人员手部，散热鳍片的高度控制在合理范围，不会因为鳍片过高增加整体风阻，同时鳍片的排布方向与飞行时的气流方向平行，最大化利用飞行气流提升散热效率。

　　接线端的不同线径做了区分，电源输入线采用更大线径的耐高温硅胶线，满足大电流传输需求，电机三相线长度预留了适配常规机臂长度的余量，信号线材做了屏蔽处理，避免动力线的电磁干扰影响信号传输稳定性。这款电调的结构设计充分考虑了无人机行业的实际装机需求，在散热性能、安装便捷性、抗振动能力、电磁兼容性之间做了平衡，既可以作为成品动力部件直接选型使用，也可以作为无人机动力系统集成设计的参考结构，为同规格电调的结构优化提供可落地的设计参考，建模过程中还原了所有外部结构特征与安装接口尺寸，可直接用于无人机整机的虚拟装配、干涉检查、重心配平等设计环节，帮助结构工程师在设计阶段提前验证动力部件的安装适配性，减少实际装机时的反复修改工作量。
