航模外转子无刷动力电机结构

　　该结构对应航模及小型电动旋翼设备中常用的外转子无刷动力电机，主要承担把电调输出的三相交流电转换为机械旋转功率的任务，常见于固定翼飞机、多旋翼无人机、小型涵道装置以及实验性电动推进平台。与普通内转子电机相比，这类电机把永磁转子布置在定子外侧，转子杯直接绕定子旋转，能够在较低转速下提供较大扭矩，因此在螺旋桨直驱场景中可以减少减速机构，使动力链更短、维护点更少。

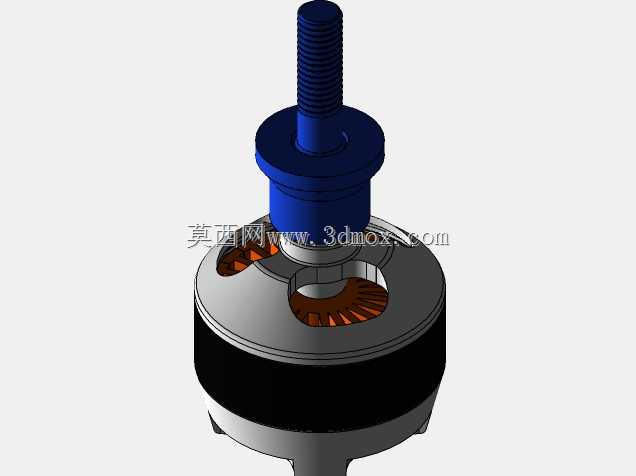

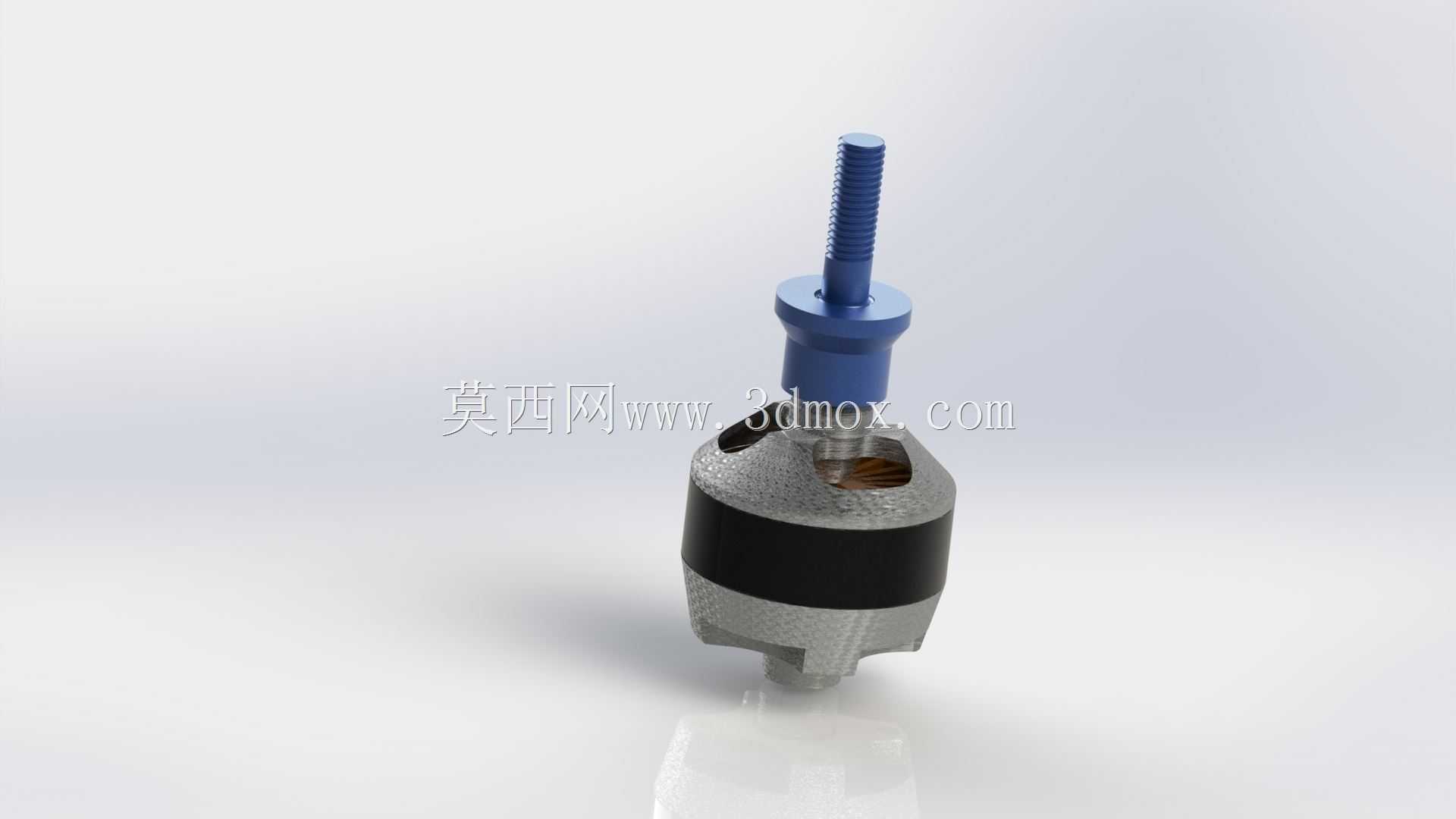

　　从外观结构看，模型上部为带螺纹的输出轴，螺纹段用于安装螺旋桨锁紧螺母或桨夹，轴肩位置承担桨垫定位和轴向压紧。轴与转子端盖之间设置蓝色转接及限位结构，能够在装配时明确螺旋桨的安装高度，避免桨叶与电机本体发生干涉。下部黑色环带为外转子磁轭区域，内部容纳永磁体；银灰色壳体则体现定子基座、散热面和安装支脚的组合关系。底座下方的安装界面用于固定在电机座、机臂或防火墙上，实际选型时需要重点核对孔距、螺钉规格、轴径以及转子外径，这些边界直接决定电机能否装入既有机架。

　　设计这类电机时，扭矩输出与散热、重量、强度之间需要平衡。外转子杯旋转半径较大，有利于形成较大的力臂，但也会提高转动惯量，对快速油门响应有一定影响；定子铁芯和绕组集中在中部，工作时产生的热量需要通过基座、金属端盖及周围气流带走。航模应用中，电机前方通常有螺旋桨形成的强制冷却气流，因此外壳表面的开窗、筋位和导热路径会影响持续功率表现。若用于多旋翼，电机还需承受频繁加减速和机身振动，轴系同心度、轴承支撑跨度、转子动平衡以及桨叶锁紧可靠性都十分关键。

　　安装边界方面，输出轴上方需要预留桨夹、螺母和桨叶厚度空间，径向则要保证螺旋桨根部、电机座线夹及机身构件不与旋转外转子相碰。电机底部走线区域应留出电调三相线弯曲半径，避免机架装配后拉扯线材。维护时，外转子与定子之间的气隙很小，拆装不能敲击磁轭，防止磁体脱落或轴承偏心。三维结构建模时，应把转子杯、定子、绕组简化体、轴承、输出轴、卡簧或锁紧件以及安装孔位分别表达清楚，这样在后续做机架干涉检查、桨叶匹配和动力舱布置时，才能直接用于工程评审和装配验证。
