多关节夹持式概念机械臂结构设计

这款多关节夹持式机械臂的概念设计，核心围绕关节运动逻辑、运动学结构验证展开，并未针对实际量产加工、3D打印成型做工艺适配，整体结构未纳入载荷校核、结构强度验算环节，所有尺寸参数与组件配合关系均处于原理验证阶段，主要服务于CAD可视化呈现、运动动画演示、关节运动逻辑探索、运动学结构研究以及机械美学相关的教学参考场景，也可作为动画制作、创意灵感发散的结构参考素材。

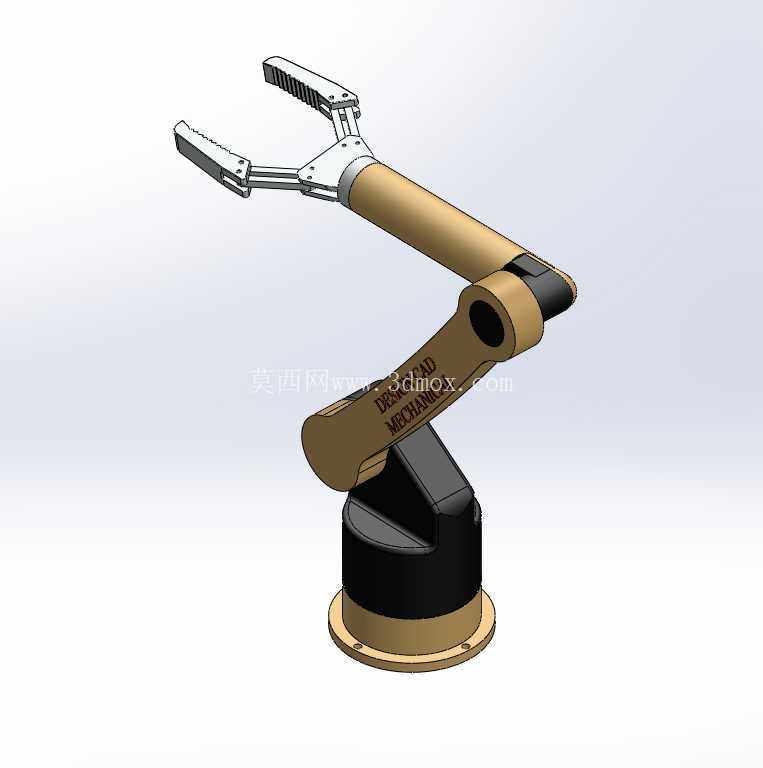

从结构布局来看，该机械臂采用底座回转支承、大臂俯仰、小臂俯仰、腕部回转、末端夹爪开合的多自由度串联构型，底座采用圆盘式安装结构，底部预留环形安装贴合面，安装时可通过圆周均布的紧固件与安装台面完成固定，安装边界需预留至少大于底座直径1.2倍的操作空间，避免大臂回转过程中与周边设备、防护结构产生运动干涉。底座内部集成回转驱动结构，可实现整个臂体360度水平方向回转，满足不同方位的作业覆盖需求。大臂与小臂均采用类圆柱杆状结构，关节处采用铰接式连接，通过内置的传动结构实现俯仰角度调节，关节处的限位结构可根据运动仿真需求调整角度范围，避免运动过程中出现结构死点。末端执行器采用平行夹爪式结构，夹爪指面做了防滑齿形设计，可针对规则形状的小型工件完成夹持动作，夹爪开合行程可通过关节参数调整适配不同尺寸的被夹持物。

在实际教学与研究场景中，这类概念机械臂模型可帮助初学者快速理解串联机械臂的关节运动逻辑，直观展示DH参数建模过程中各关节坐标系的建立逻辑，通过运动仿真可清晰呈现正逆运动学解算对应的臂体姿态变化，也可作为机械原理课程中连杆机构、铰接传动的具象演示载体。在动画制作领域，该模型可直接导入渲染环境，调整材质参数后生成工业场景中的机械臂作业画面，无需从零开始搭建结构模型，大幅提升场景制作效率。对于结构设计从业者而言，该模型的关节布局思路可作为轻型桌面级机械臂、教学演示用机械臂的结构参考，在做实际量产机型设计时，可在该构型基础上补充传动结构细节、增加强度校核环节、适配加工工艺要求，调整各段臂长比例以匹配实际作业半径需求。

设计过程中优先考虑了运动姿态的流畅性与结构外观的简洁性，臂体外壳采用流畅的曲面过渡，没有多余的外露结构件，整体视觉风格统一，关节处的黑色装饰环既做了结构分色处理，也可作为关节密封结构的预留位置，若后续延伸做实体机型设计，可在该位置安装密封圈、防尘罩等防护部件，提升关节部位的防护等级。夹爪部分的铰接结构完全外露，可直观观察到夹爪开合过程中的连杆运动逻辑，方便学习者理解夹持力的传递路径。需要注意的是，该模型所有配合尺寸均为概念设计值，未考虑加工公差、装配间隙、传动件选型等实际工程问题，不可直接用于生产加工环节，仅可作为原理验证、结构参考、可视化演示使用。在做运动仿真时，可根据实际需求给各关节添加驱动参数，模拟不同作业场景下的臂体运动轨迹，验证作业范围是否覆盖目标工位，排查运动过程中是否存在臂体与周边环境的干涉问题，为后续实际机型的结构优化提供直观的姿态参考。
