立式台钻整机结构三维装配设计

在小型五金加工、机修车间、职业院校实训工位以及批量小件加工的生产线上，立式台钻是普及率极高的孔加工设备，这类设备不需要复杂的地基固定，放置在标准重型工作台上即可完成安装，整体占地边界控制在长350mm宽280mm的矩形范围内，工作台升降行程覆盖200mm区间，可适配最大装夹高度260mm以内的异形工件，针对小型法兰盘、型材端头、钣金支架、塑料模具镶件等零件的钻孔、扩孔、铰孔工序都能稳定适配，相比手持电钻的加工精度，台钻的主轴同轴度可控制在0.02mm以内，能有效避免孔位偏斜、孔径超差的常见加工问题。

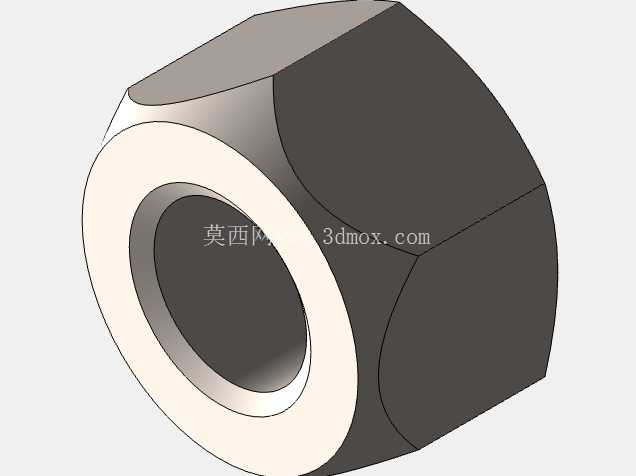

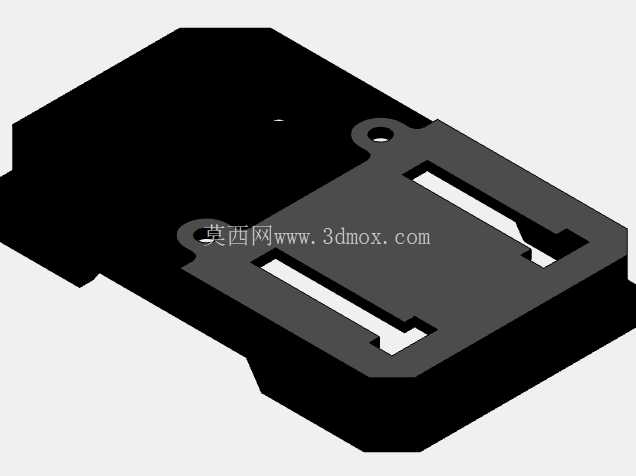

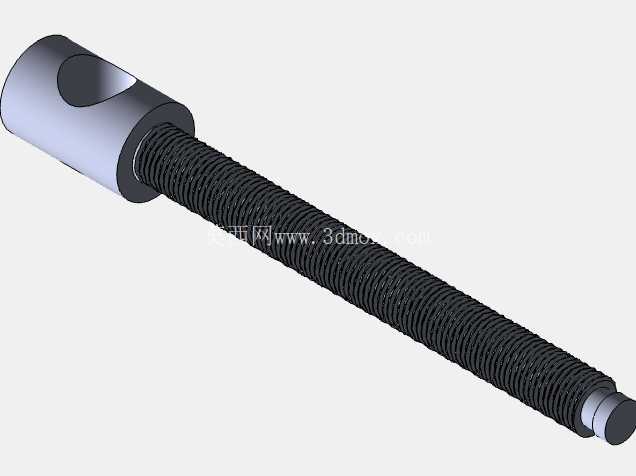

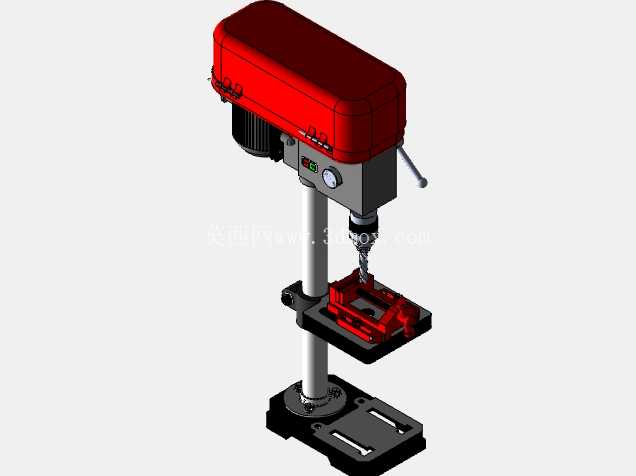

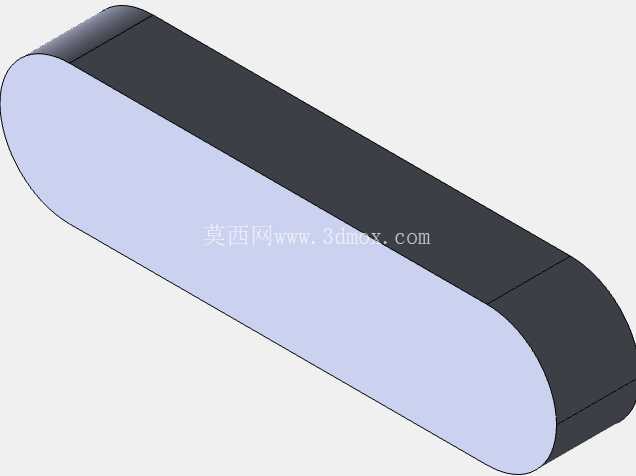

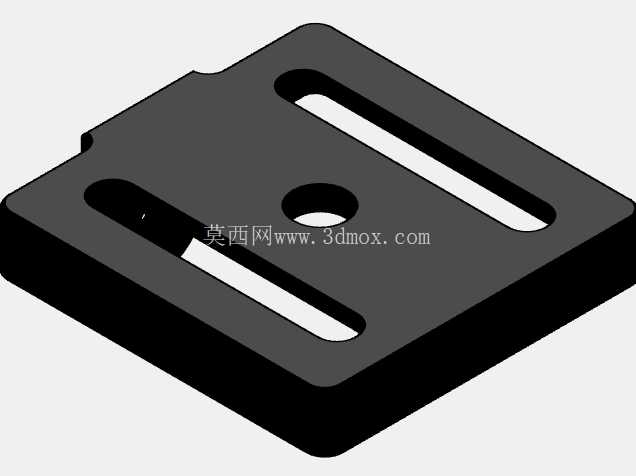

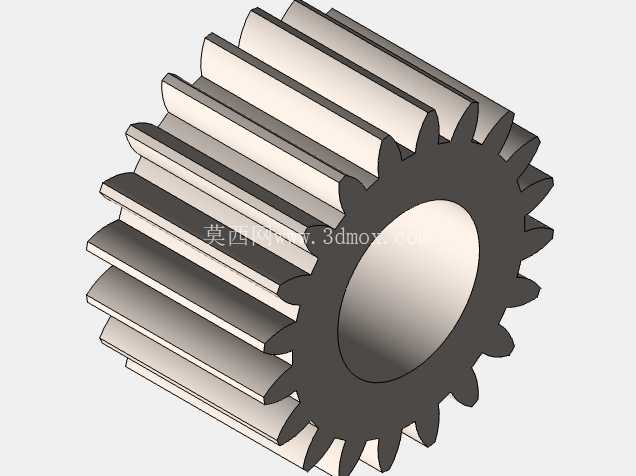

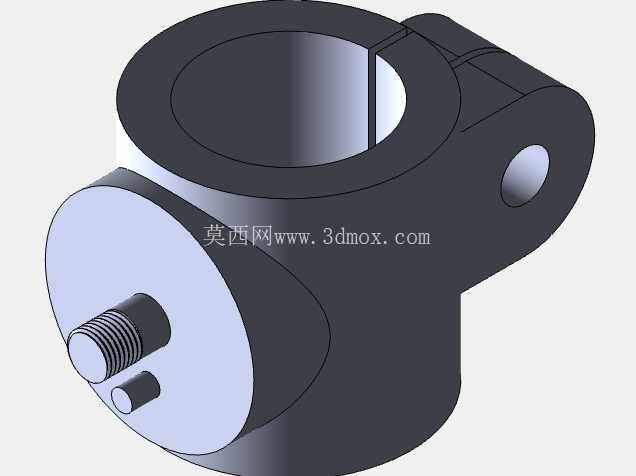

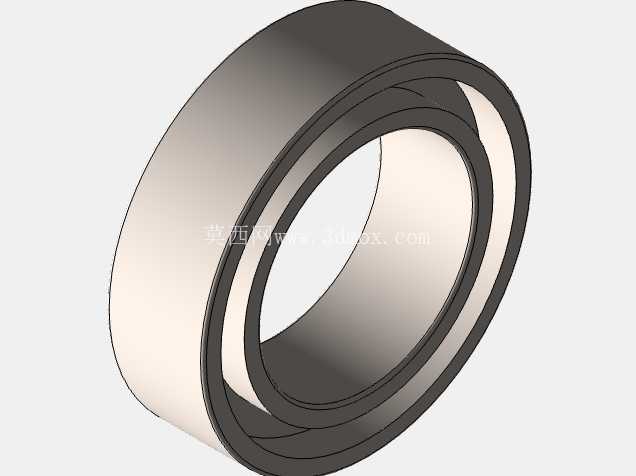

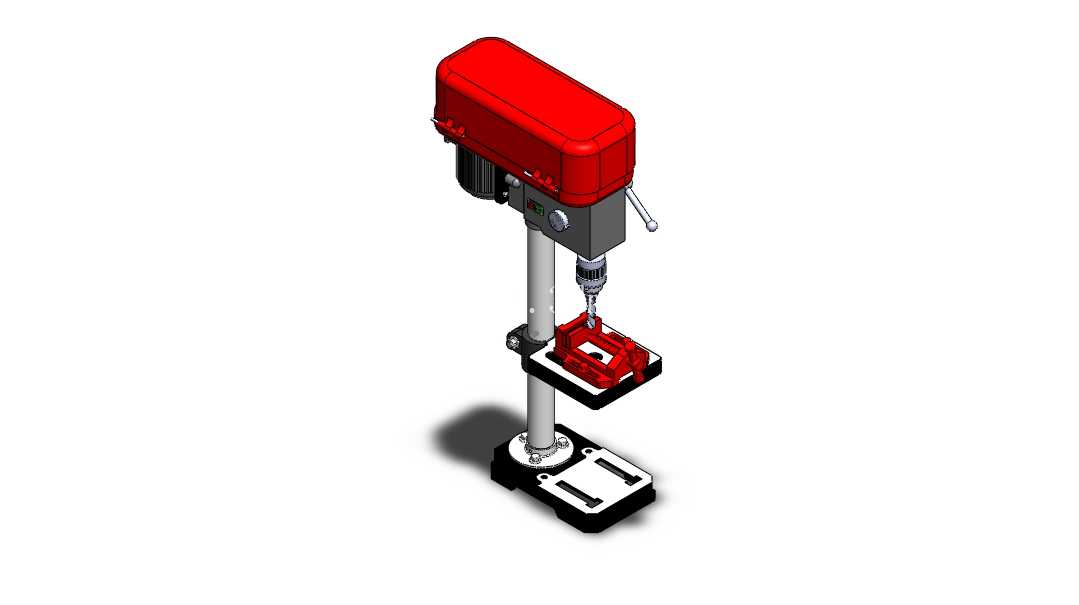

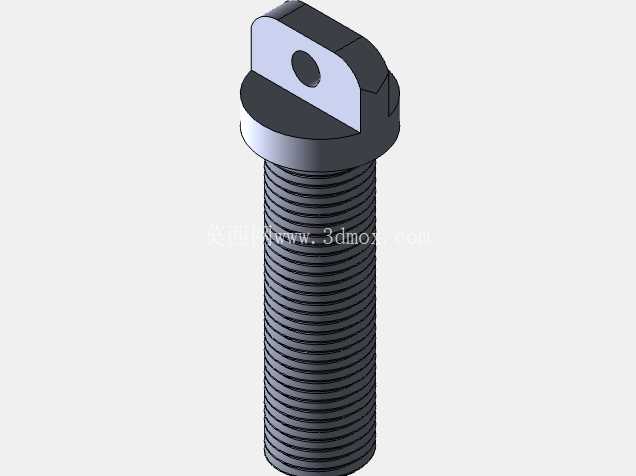

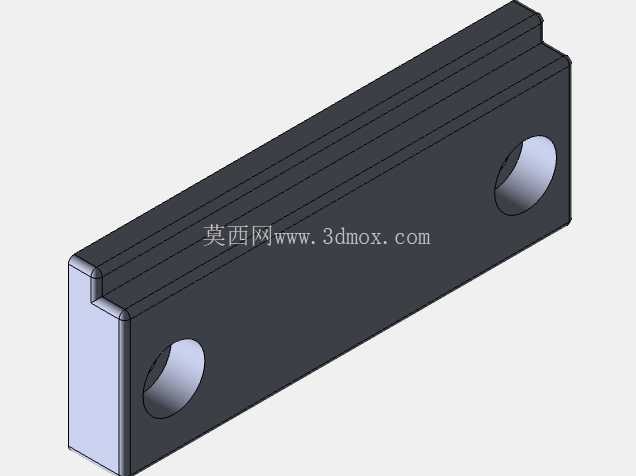

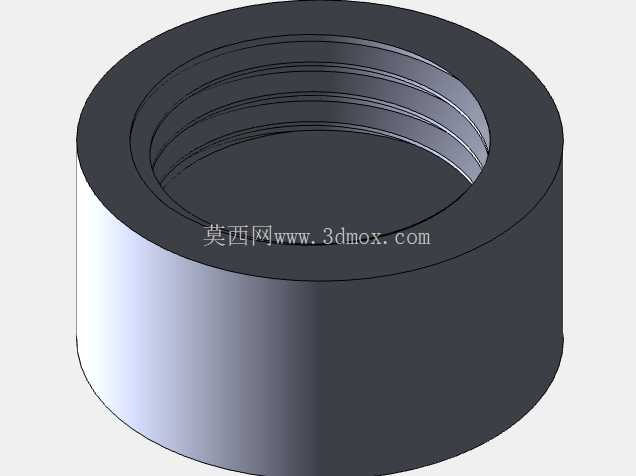

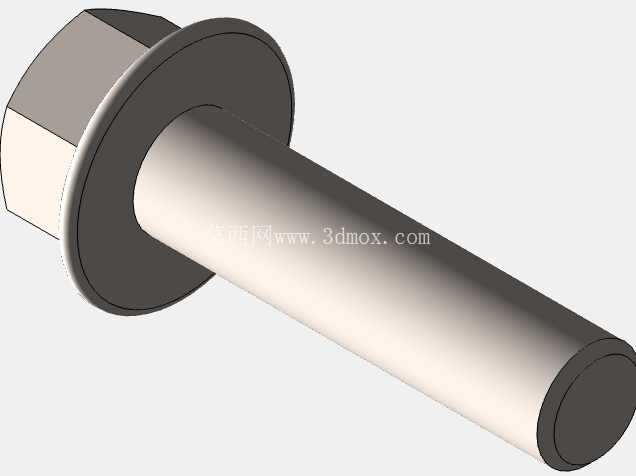

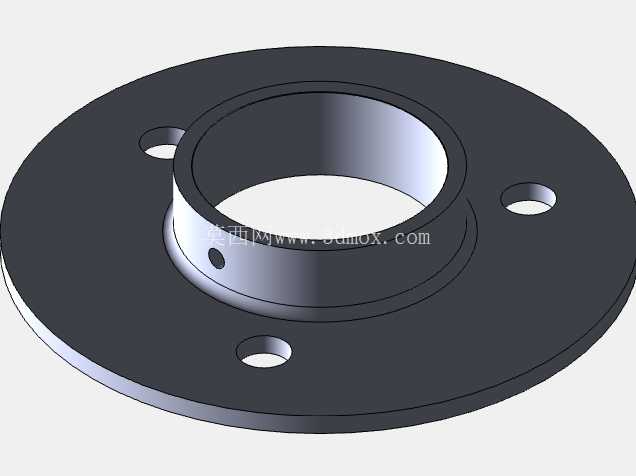

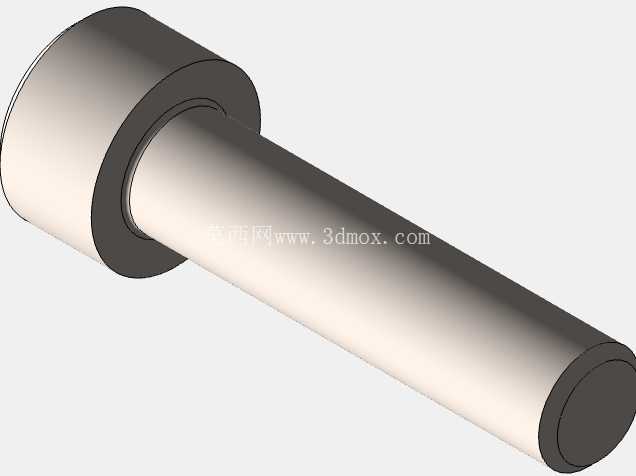

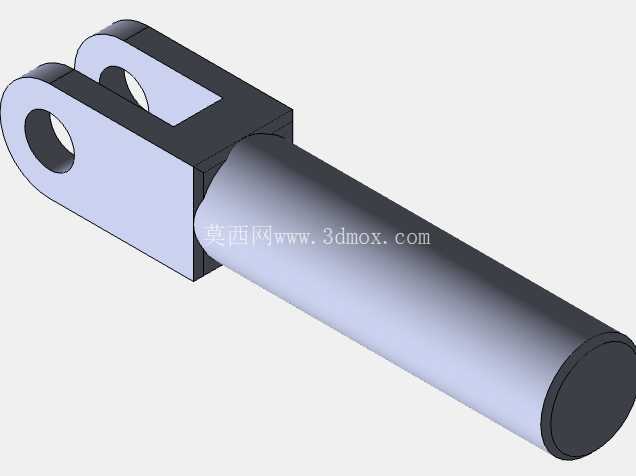

从整机结构的设计逻辑来看，这套装配模型完全还原了真实台钻的力传递路径：顶部的动力舱内部集成了电机与带传动变速机构，通过V带将动力传递至主轴套筒组件，操作人员扳动侧面的进给手柄即可带动主轴沿垂直方向做进给运动，手柄的力臂长度经过优化，单手操作即可完成0-50mm行程的手动进给，不需要额外施加过大的操作力。立柱部分采用空心圆钢材质设计，既保证了整体支撑刚性，又能降低整机自重，工作台通过抱箍结构与立柱连接，松开锁紧手柄即可沿立柱上下调整高度，也可绕立柱做360度旋转，适配不同形状工件的装夹避让需求。底座部分采用铸铁材质的一体化结构，表面预留T型槽用于安装平口钳、专用钻模等工装，底部的四个安装脚可通过膨胀螺栓与工作台面固定，满负荷钻孔时的整机振幅可控制在0.01mm以内，不会出现设备移位、共振抖刀的问题。

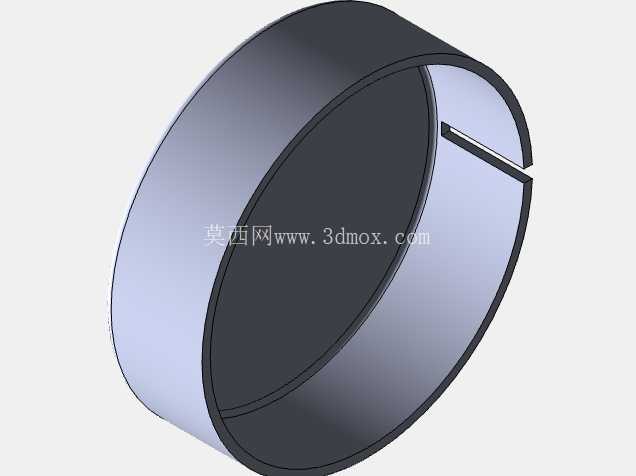

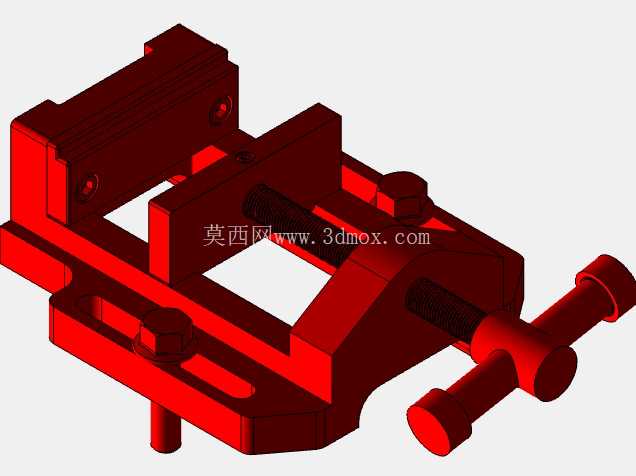

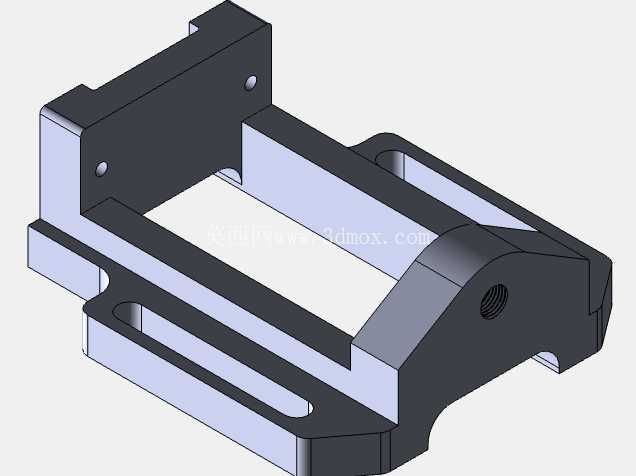

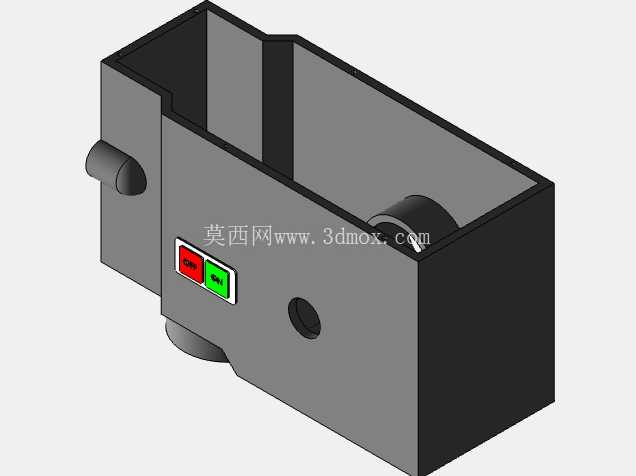

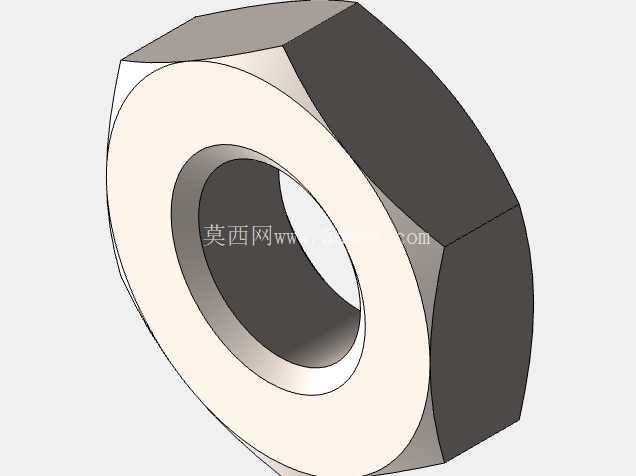

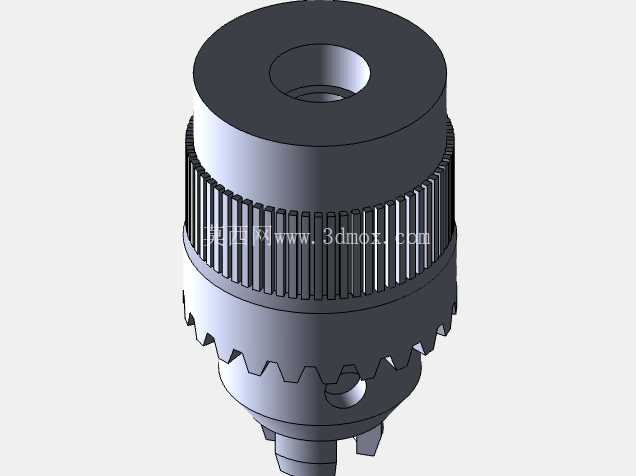

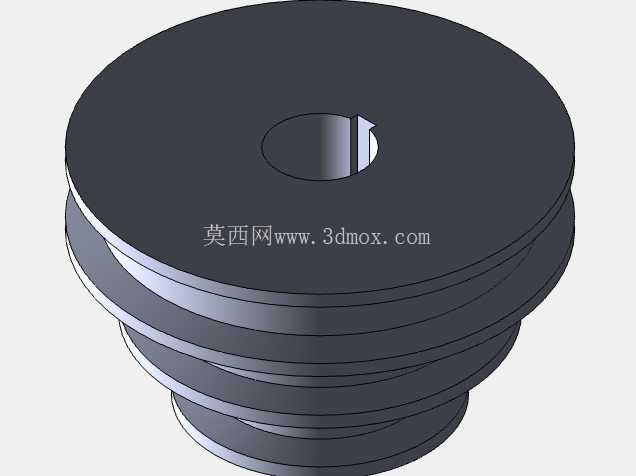

在细节结构的设计处理上，这套装配模型完整还原了各部件的装配约束关系：主轴的花键连接部分、进给齿轮与套筒的齿条啮合间隙、带轮的张紧调节结构、电机的安装固定位都做了1:1的结构复刻，没有省略任何装配干涉检查需要的细节特征。比如主轴下端的锥孔结构完全符合莫氏锥度的标准尺寸，可直接适配标准钻夹头、锥柄钻头等通用刀具，不需要额外做转接设计；工作台表面的T型槽间距、槽宽都遵循通用工装的安装标准，市面上采购的标准平口钳、钻床压板都可以直接装夹使用，不需要定制适配工装。顶部的电机舱外壳采用薄钢板折弯成型的结构设计，既可以防护内部的传动部件与电气接线，又预留了散热通风槽，连续长时间运行时电机温度不会超过安全阈值；侧面的操作手柄位置设置在操作人员站立时的手肘自然高度区间，长时间操作也不容易产生肢体疲劳。

从实际应用的场景适配来看，这类立式台钻既可以用于单件小批量的维修加工场景，也可以通过加装多轴器、钻模夹具改造为简易批量加工设备，针对小型零件的重复钻孔工序，改造后的加工效率可提升3倍以上。整机的维护结构设计也充分考虑了车间使用的实际需求：电机带轮的防护罩采用快拆螺丝固定，更换V带时不需要拆解大量部件即可完成操作；主轴套筒的润滑油注油孔设置在机身外侧，日常保养时不需要拆开主轴箱即可完成润滑加注；工作台与立柱的锁紧机构采用偏心凸轮结构，扳动锁紧手柄即可完成可靠固定，不需要反复拧动螺丝调整锁紧力。

在建模的装配逻辑上，这套模型采用自下而上的装配思路，所有零件的配合关系完全按照实际装配顺序设置：先固定底座与立柱的连接，再依次安装工作台组件、主轴箱组件、电机组件、操作手柄组件，最后安装外部的防护外壳与操作标识，所有运动部件都设置了符合实际行程的自由度限制，可直接用于生成装配爆炸图、装配工艺指导文件，也可以导入仿真模块做进给运动的干涉检查、主轴受力的有限元分析，对于刚接触机械装配设计的从业者来说，这套模型可以直观理解立式加工设备的结构组成、力传递路径、装配公差配合的实际应用，也可以作为同类非标钻孔设备设计的参考蓝本，根据实际加工需求调整主轴行程、工作台尺寸、电机功率等参数，快速衍生出适配特定加工场景的专用钻孔设备。
