皮奥塞利平面直线运动连杆机构

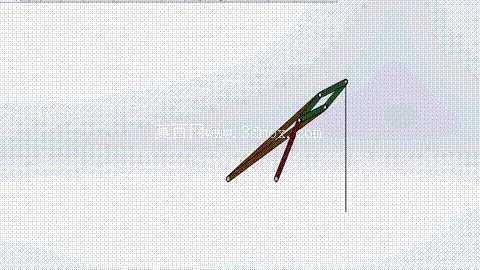

在精密传动与机构原理验证场景中，能够将旋转运动精准转化为绝对直线运动的连杆结构，一直是机械原理教学、小型精密执行端设计的核心参考结构，皮奥塞利耶机构正是这类反平行四边形连杆结构的典型代表。不同于常见的曲柄滑块结构存在的滑块侧向摩擦、导轨间隙带来的直线度误差，该机构完全依靠铰接连杆的几何约束实现端点的直线轨迹输出，无需额外的直线导轨作为运动导向部件，从根源上消除了滑动摩擦副带来的磨损与回程间隙问题，在对传动精度保持性有要求的轻载执行场景中具备独特的应用优势。

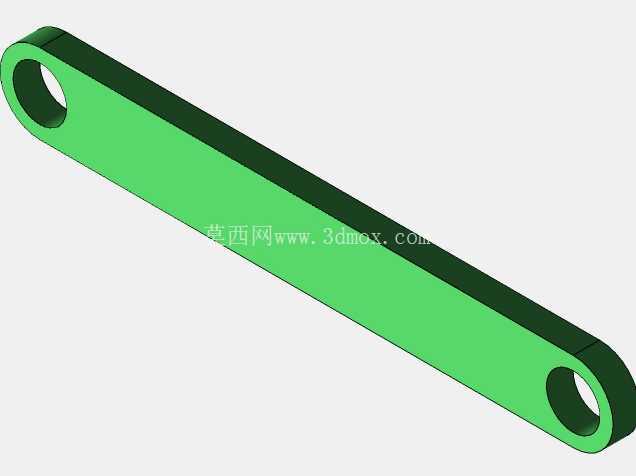

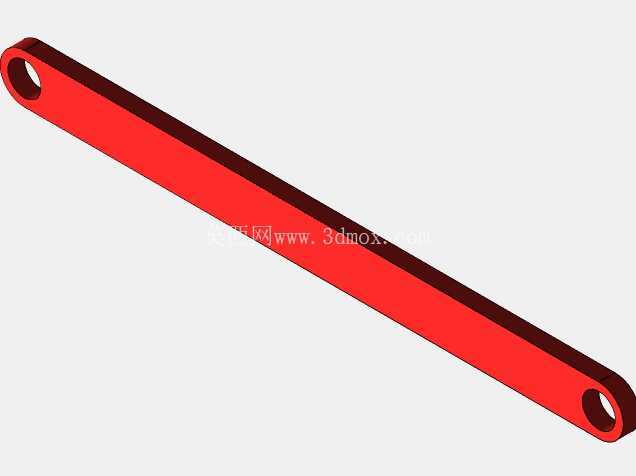

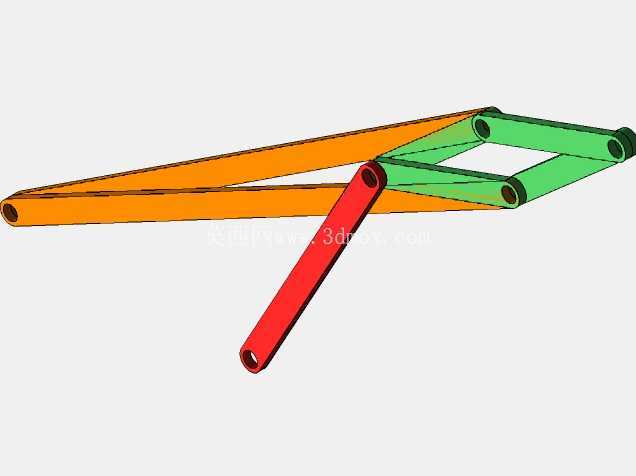

从结构组成来看，整个机构由六根长度固定的铰接连杆构成，其中两根长杆作为基础摇臂，一端共同铰接在固定基座的铰接点上，另一端分别与菱形布置的四根等长短杆的两个对角端点铰接，菱形短杆组的另外两个对角端点，一个作为固定铰接点与基座连接，另一个作为直线运动输出端。整个机构的所有运动副均为转动铰接，没有滑动配合结构，铰接点处可采用小间隙销轴配合或是微型轴承连接，运动过程中所有连杆均做平面摆动，运动阻力小，传动效率高，长期运行也不会出现滑动导轨常见的爬行、磨损不均问题。

在实际应用场景中，这类纯连杆直线机构常被用于教学演示设备中，帮助学习者理解连杆机构的轨迹生成原理，区别于近似直线机构的轨迹偏差，该机构输出的是理论上的绝对直线，能够直观展示几何约束在机构设计中的作用。在部分小型精密划线设备、定点取样装置的执行端设计中，也可参考该机构的结构原理，在不配置直线导轨的狭小安装空间内实现稳定的直线往复动作，尤其适合安装空间受限、不便于布置导轨滑块组件的轻载作业场景。

设计该类机构时，首先需要严格匹配各连杆的长度比例关系，固定铰接点到摇臂铰接基座的距离、长摇臂的长度、菱形短杆的长度三者需要满足严格的几何关系，才能保证输出端点的轨迹为标准直线，任意一根连杆的长度加工误差都会直接导致输出轨迹出现偏差，因此在三维建模阶段需要先通过草图约束完成连杆长度的参数化定义，验证轨迹无误后再进行实体结构的设计。铰接点的位置设计需要考虑连杆运动过程中的干涉问题，由于所有连杆均在同一平面内摆动，设计时需要预留足够的连杆摆动间隙，避免相邻连杆在运动极限位置发生碰撞，同时铰接销轴的长度需要匹配连杆的叠层厚度，保证连杆转动灵活无卡滞。

从安装边界来看，该机构的整体占用空间由长摇臂的摆动范围决定，固定基座需要设置两个铰接安装点，两个点的中心距需要严格按照设计尺寸加工，安装面的平面度需要控制在合理范围内，避免连杆安装后出现平面外的附加应力导致运动卡滞。输出端的运动行程与长摇臂的摆角范围直接相关，设计时可根据所需的直线行程调整连杆长度比例，在满足行程要求的前提下尽可能缩小机构整体的外廓尺寸，适配不同的设备安装空间。机构的负载能力主要受连杆的截面强度与铰接销轴的抗剪强度限制，由于结构本身没有增力特性，更适合轻载的直线动作场景，若需要传递更大的负载，可通过增大连杆截面直径、选用高强度铰接销轴的方式提升整体承载能力，同时需要校核连杆在极限受力位置的压杆稳定性，避免长连杆受压出现弯曲变形影响运动精度。

在运动特性方面，该机构的输出端运动速度随摇臂的摆动角度呈非线性变化，在行程中段运动速度较为平稳，在接近行程两端位置时速度会逐渐降低，这种运动特性与很多作业场景的动作需求匹配，比如在执行端点需要在行程末端完成定点作业时，无需额外设置减速结构即可实现平稳的末端停靠，能够简化配套的驱动与控制设计。驱动端可直接在长摇臂的铰接位置配置旋转驱动，比如小型舵机、步进电机即可带动整个机构完成直线往复动作，不需要额外的传动转换结构，整体驱动链路简单可靠，维护成本低。
