气动式壁面攀爬作业机器人结构设计

这款壁面攀爬设备的核心设计逻辑，围绕垂直壁面作业场景的实际痛点展开，区别于常规地面移动机器人，其需要同时克服重力吸附、壁面自适应移动、作业载荷承载三类核心工程问题，气动方案的选型正是匹配了这类场景的防爆、轻量化、输出力适配需求。从应用场景来看，这类设备可覆盖石化储罐外壁检测、高层建筑外墙涂装与巡检、大型船舶舷侧维护、风电塔筒表面作业等人工高空作业风险高、作业效率受限的工况，相比传统吊篮、脚手架作业方式，其无需搭建辅助作业平台，可在曲面、垂直立面甚至顶部倒置壁面完成移动作业，大幅降低高空作业的安全隐患与前期准备成本。

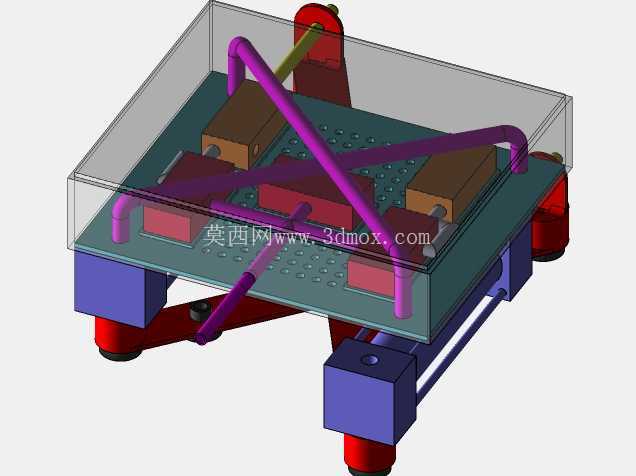

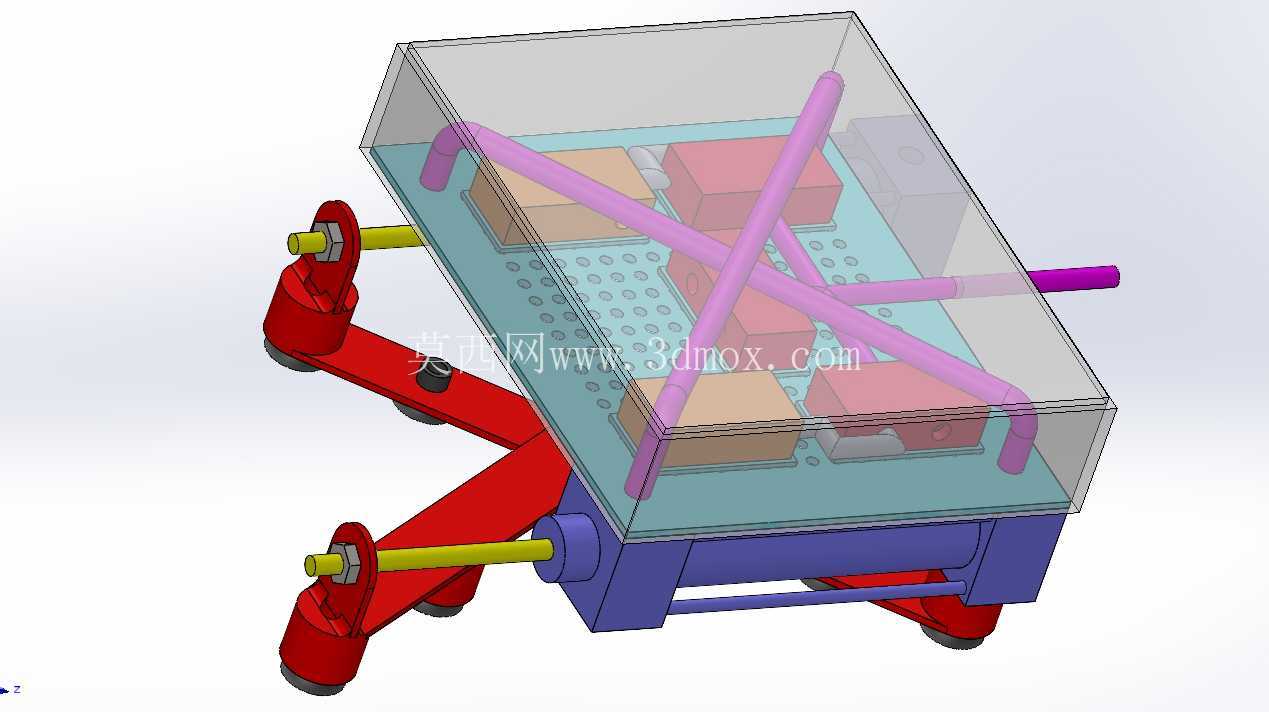

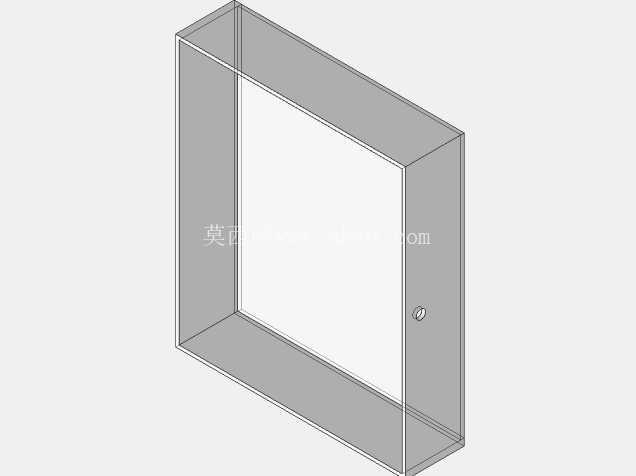

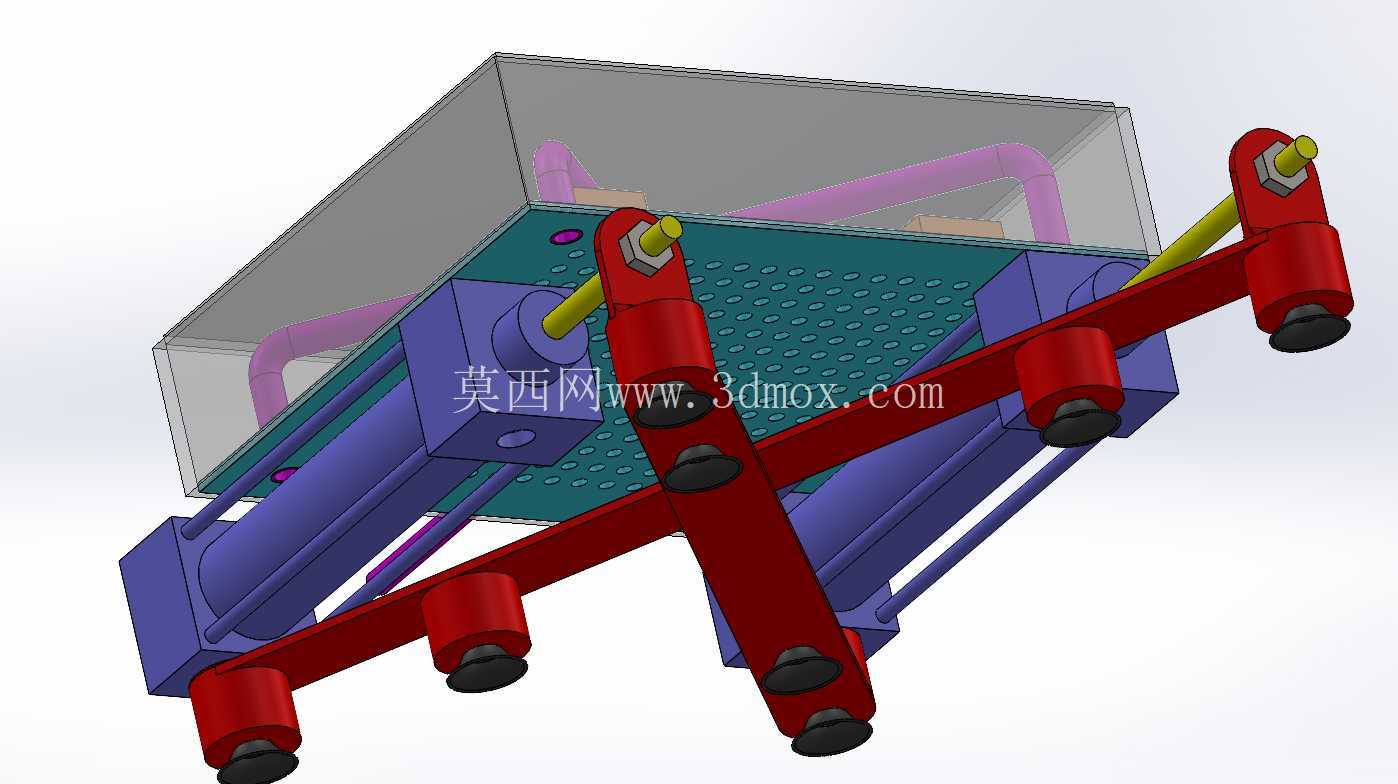

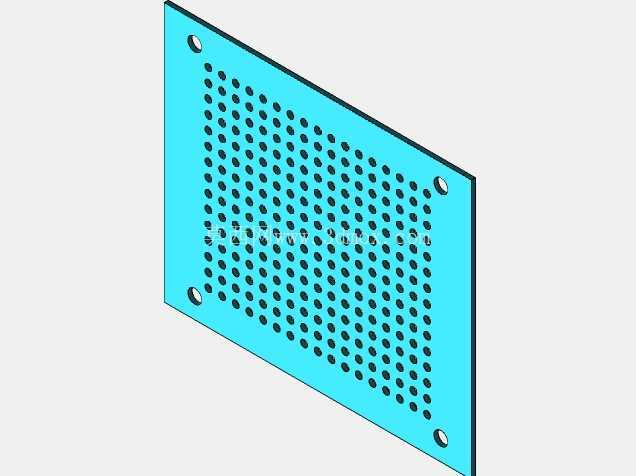

从功能特性来看，该设备采用多足式移动结合负压吸附的组合方案，四个支撑足端集成真空吸附组件，通过气动回路控制各足端的吸附与释放时序，配合交叉布置的支撑臂结构实现交替移动，移动过程中始终保持至少三个足端与壁面可靠吸附，避免单点失效引发的坠落风险。设备上部的透明防护舱为功能载荷搭载区，内部预留了传感器、喷涂组件或检测探头的安装空间，舱体采用轻量化透明板材制作，既可以防护内部电气与气动元件不受壁面作业时的粉尘、漆雾侵蚀，也方便运维人员直观观察内部元件的工作状态。舱体内部的交叉加强筋结构采用工程塑料材质，在降低整体自重的同时保证舱体结构刚度，避免设备移动过程中舱体变形挤压内部元件。

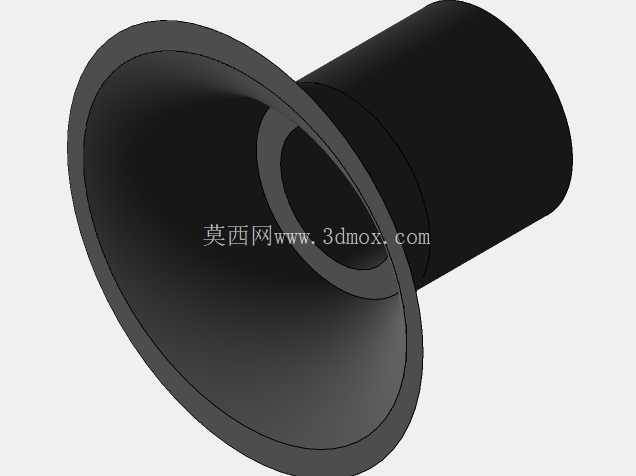

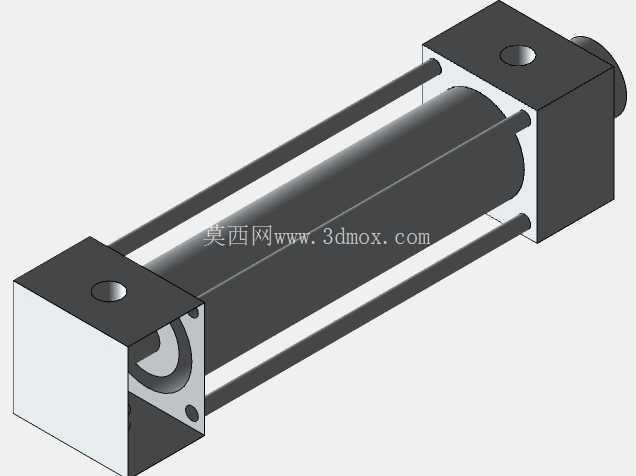

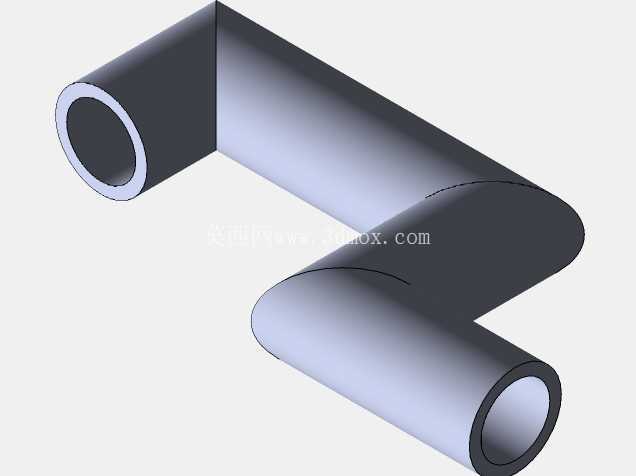

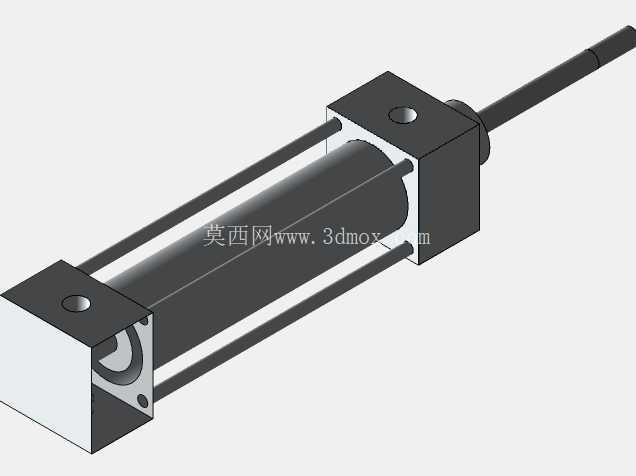

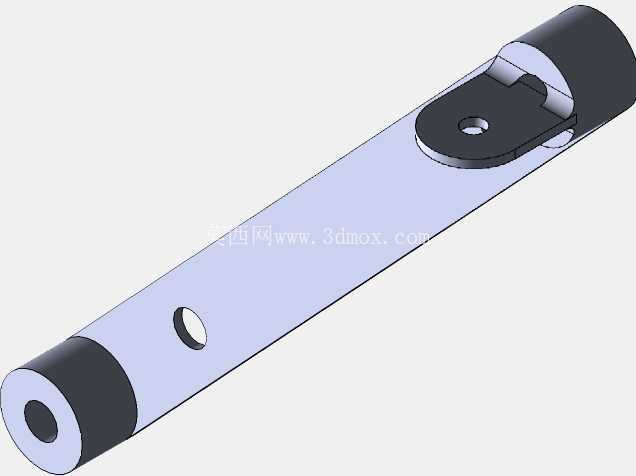

设计过程中优先考虑了壁面自适应能力，支撑臂与主体框架的连接部位采用铰接结构配合缓冲阻尼件，当作业壁面存在轻微弧度、焊缝凸起或局部不平整时，支撑臂可自适应调整角度，保证足端吸附面与壁面完全贴合，不会因为局部间隙导致吸附力不足。足端采用柔性密封材质，可适配一定粗糙度的混凝土、金属、涂层壁面，密封唇边的磨损补偿结构可在密封件出现轻微磨损时自动补偿压缩量，延长密封件的更换周期。气动驱动回路采用集成式阀组布置在主体框架下部，缩短阀组到各执行元件的气路长度，降低气动响应延迟，保证各足端动作的协同性，避免动作时序错位导致的吸附失效。

从安装边界与尺寸适配角度，设备整体框架采用铝合金型材拼接制作，主体承载部分的长宽尺寸控制在400mm以内，不含载荷的自重控制在8kg以内，可搭载最大2kg的作业载荷，足端展开后的最大支撑跨距为350mm，移动过程中单次步距可在50mm到100mm之间调整，适配不同作业效率与壁面平整度的需求。设备的气路与控制线缆采用侧置布置方式，避免移动过程中线缆与壁面发生剐蹭，线缆与气路的接头均采用快插结构，方便现场快速拆装维护。在运动逻辑设计上，通过对各支撑臂的运动轨迹、吸附力切换时序做运动学仿真验证，优化了移动过程中的重心偏移轨迹，保证设备在横向、纵向移动以及转向过程中，整体重心始终落在吸附支撑点构成的安全多边形范围内，不会出现重心外倾引发的吸附失效。针对壁面过渡场景，比如垂直壁面与顶面的直角过渡区域，支撑臂的铰接角度预留了足够的转动余量，可完成90度壁面的过渡移动，拓展了设备的作业覆盖范围。设备的吸附回路设置了压力监测节点，当某个足端的吸附压力低于安全阈值时，系统会自动锁定其他足端的吸附状态，同时触发压力补偿，避免单点故障引发整体坠落，提升作业过程的安全冗余。
