液压平板矫直定长切割生产线主机设备

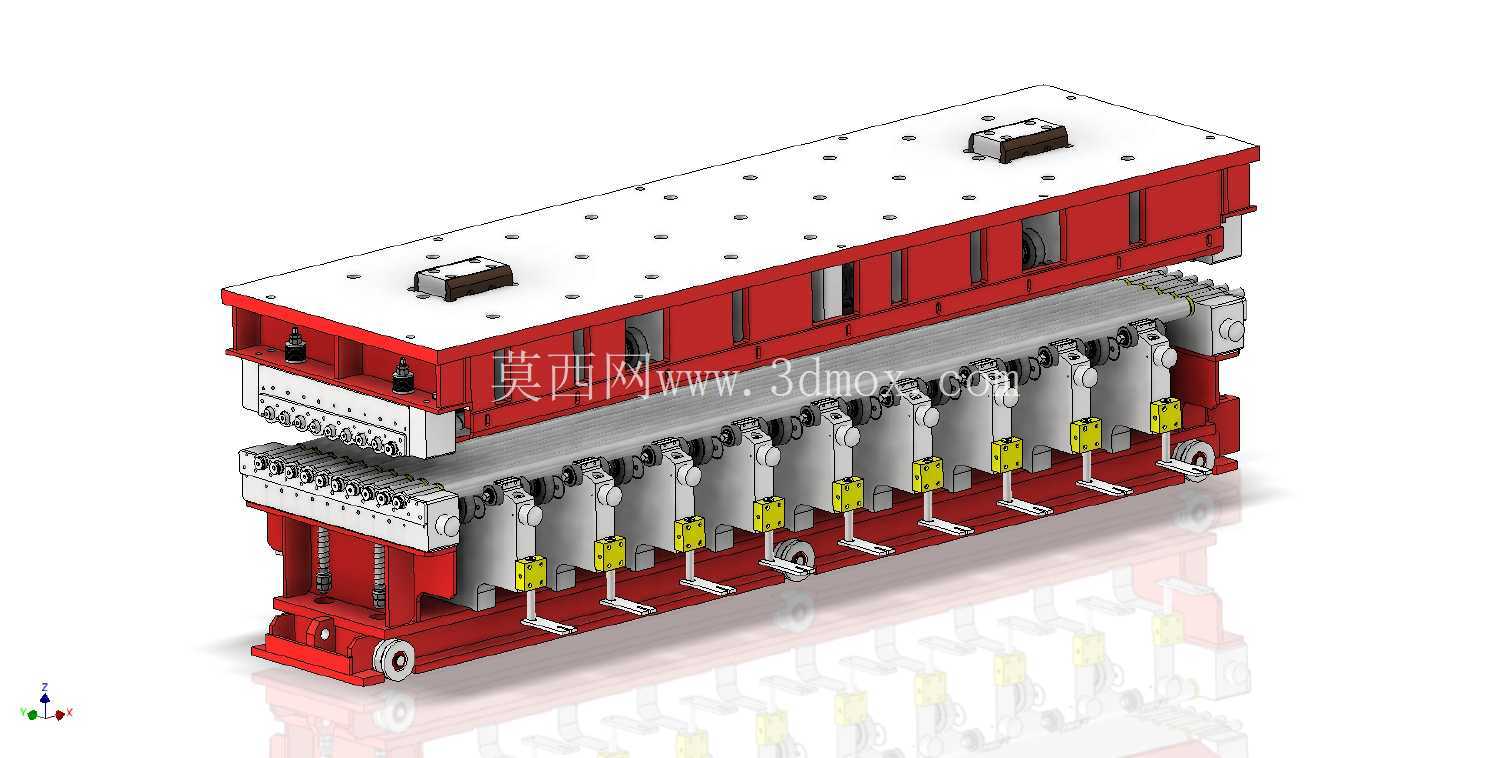

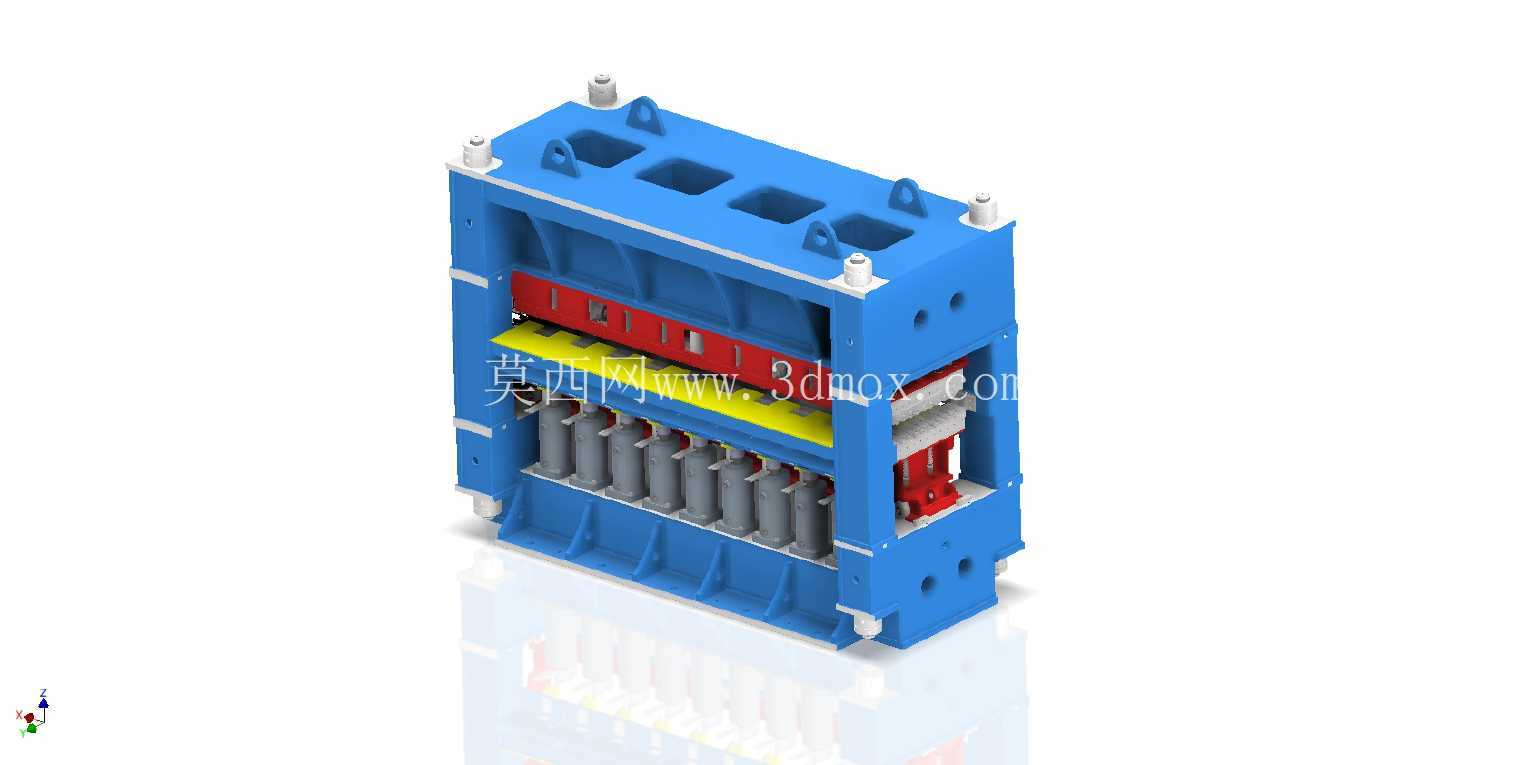

　　主机上排工作辊组配备液压压下调节机构，可根据来料厚度、板型缺陷程度独立调整各压下点的压下量，针对来料的边浪、中浪、瓢曲等不同板型缺陷做针对性的辊缝补偿，相比传统机械压下结构，液压压下的响应速度更快，过载保护能力更强，遇到超厚料或异物卡入时可快速泄压避免设备损坏。下排工作辊组配套多组支撑辊，沿辊身长度方向均匀布置，分散矫直过程中工作辊的挠曲变形，保证宽幅板材加工时全宽方向的矫直精度一致性，避免出现辊身中部矫直不足、边部过矫的问题。设备出料端集成的定长切割工位采用液压驱动剪切机构，可配合前端送料辊的编码器计数实现定长裁切，剪切动作与矫直送料速度联动，保证连续生产过程中切口平整无毛刺，定长精度控制在产线要求的公差范围内。在金属卷材开卷整平连续加工产线中，这类液压驱动的平板矫直主机承担着核心的板型校正与定长裁切前置工序，适配0.3mm至25mm厚度区间的普碳钢、不锈钢、铝合金等各类金属板材加工需求，是钢材配送中心、钣金加工车间、汽车零部件冲压备料工段不可或缺的核心加工单元。从结构布局来看，设备采用整体闭式焊接机架，经去应力退火处理后整体镗削加工，保证各安装面的形位公差与长期负载下的刚性，避免大矫直力作用下的机架变形影响板料整平精度。

　　从安装边界来看，这类设备需配套混凝土预埋基础，根据加工板材的最大宽度、最大矫直力参数预留足够的安装空间，设备四周预留检修通道用于日常的辊系维护、液压元件更换，液压站通常布置在主机侧方，通过高压油管与主机上的压下油缸、剪切油缸连接，管路布置需避开人员操作通道同时预留检修余量。设计过程中，辊系的排布参数是核心要点，工作辊的直径、辊距、辊数根据加工板材的厚度范围、屈服强度做匹配计算，薄料加工采用小直径密排辊系保证反复弯曲变形的次数足够消除板内应力，厚料加工则采用大直径辊系保证足够的矫直扭矩与辊身强度，避免断辊风险。

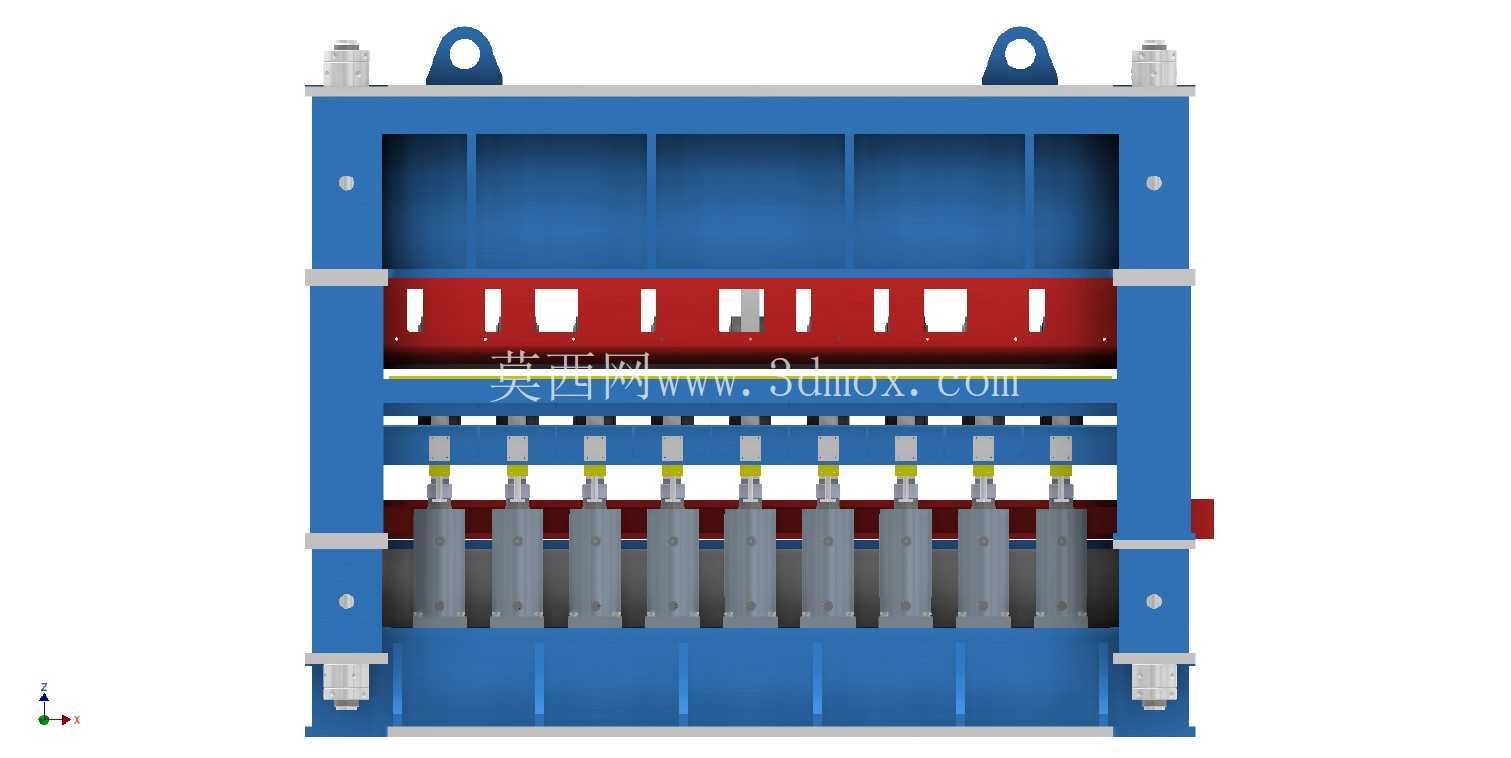

　　机架的窗口尺寸根据最大加工板宽设计，同时考虑进料端的导向装置安装空间，导向装置可根据来料宽度手动或电动调整挡轮间距，保证板料沿设备中心线进入矫直辊组，避免跑偏导致的板料刮伤、设备负载偏载。液压系统采用比例阀控制压下油缸的动作行程，可实现压下量的无级调节，同时配套压力传感器实时监测各点矫直压力，反馈到控制系统实现工艺参数的存储与调用，不同规格的来料可直接调用预设参数，减少换产调试时间。设备的润滑系统采用集中自动润滑，定期向工作辊轴承、支撑辊轴承、导向滑块等运动副加注润滑脂，减少运动部件的磨损，延长设备使用寿命。

　　在实际生产场景中，这类矫直主机通常与开卷机、收卷机、堆垛台等设备组成完整的开卷-矫平-剪切-堆垛生产线，实现金属卷材的连续自动化加工，相比单机加工模式，连续生产线的加工效率更高，人工干预更少，适合大批量的板材加工需求。针对不同的加工场景，设备可选配不同的功能模块，比如加工表面质量要求高的不锈钢板、铝板时，可在工作辊表面做特殊涂层处理，避免辊面划伤板料表面；加工高强度钢板时，可加大主驱动电机功率与液压系统压力，保证足够的矫直能力。
