双工位立式奶酪压制成型生产设备

在乳制品规模化加工的生产环节中，奶酪成型工序的重量一致性、成型紧实度直接决定了后续切分、包装环节的成品率，这款双工位立式压榨设备正是针对该工序的实际生产需求设计。从现场安装的边界条件来看，设备采用方管焊接一体式机架，底部预留了120mm高度的支脚空间，既可以适配车间常规的环氧地坪找平需求，也能在支脚下方加装防滑减震垫，避免压榨作业过程中出现机架偏移；整体机架的横向宽度控制在1.2米范围内，纵向深度为0.9米，不含顶部施压组件的主体高度为1.8米，加上施压驱动部分的总高度为2.4米，能够适配大部分乳制品加工车间的常规层高，不需要额外对车间顶部管线进行改造，设备进场后只需要完成水平校准即可接入生产线使用，不需要复杂的预埋固定工序。

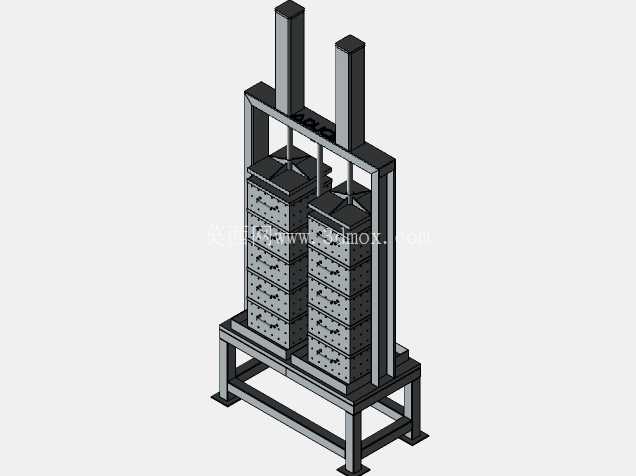

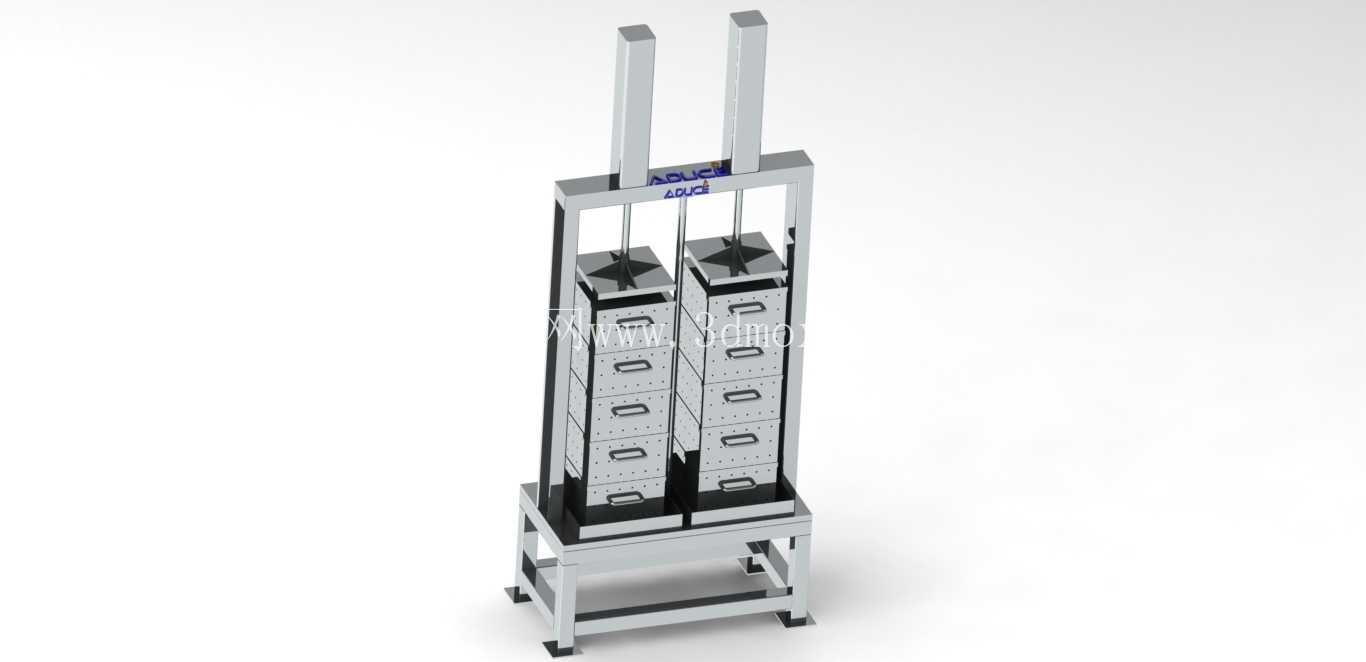

设备采用双列并排的工位布局，每个工位可堆叠放置五层带沥水孔的成型模盒，单工位单次可完成五块奶酪坯的压制作业，双工位交替作业的模式能够大幅减少上下料的等待空窗期，相比单工位压榨设备，单位时间内的产能可以提升70%以上。模盒采用带均匀排布沥水孔的食品级不锈钢结构，压榨过程中析出的乳清可以顺着模盒孔眼直接滴落到下方的接水托盘内，托盘设计为抽拉式结构，每班生产结束后可以直接抽出清理，不需要拆解设备主体，能够有效降低日常清洁维护的工作量。

施压组件采用双导柱垂直导向结构，两根方形导柱对称布置在两个工位的外侧，施压横梁沿着导柱做垂直上下运动，能够避免施压过程中出现偏载问题，保证每一层模盒内的奶酪坯受到的压力均匀一致，不会出现同一批次奶酪块重量差超过标准范围的情况。施压驱动部分布置在机架顶部，压力输出范围可以根据不同品类奶酪的工艺要求进行调整，针对软质奶酪、半硬质奶酪、硬质奶酪的不同成型需求，可匹配对应的施压参数，压力传递过程中通过导柱的导向作用，不会出现侧向分力，既能够保证奶酪块的成型密度均匀，也能减少模盒的偏磨损耗，延长模盒的使用寿命。

从结构设计的细节来看，机架的所有焊接位置都做了圆弧过渡打磨处理，没有卫生死角，符合食品加工设备的清洁要求，不会出现乳清残留滋生细菌的问题；模盒与机架的定位位置设计了导向滑槽，上下料的时候只需要将模盒沿着滑槽推入即可，不需要反复对位，能够降低一线操作工人的劳动强度，也能避免模盒放偏导致的施压不均问题。设备的接水托盘底部设计了倾斜导水面，析出的乳清可以顺着倾斜面汇集到托盘端部的排液口，通过外接软管直接排入车间的污水收集管路，不会出现乳清滴落到车间地面造成污染的问题。

在实际生产应用中，这款设备可以衔接前端的奶酪凝乳灌装工序，工人将灌注好凝乳的模盒逐层堆叠到工位上之后，即可启动压制作业，压榨过程中不需要人工值守，设备达到设定的压榨时长后会自动提升施压横梁，工人即可将成型完成的奶酪块取出转运到后续的熟成工序。双工位的设计可以让工人在其中一个工位进行压制作业的时候，在另一个工位完成上下料操作，整个工序流程没有等待间隙，能够很好地匹配中小型乳制品加工厂的连续化生产节奏，不需要配置复杂的自动化上下料机械臂，仅靠人工操作即可达到不错的生产效率，设备的维护成本也相对较低，所有结构件都是常规的不锈钢方管、板材焊接加工，易损件只有施压部分的密封件，日常维护只需要定期检查导柱的润滑情况、紧固机架的连接螺栓即可，不需要专业的售后人员到场维护，非常适合产能规模在每日1-2吨成品奶酪的加工车间使用。

从建模设计的角度来看，整个设备的装配逻辑完全按照实际加工装配顺序搭建，所有的焊接位置、连接孔位都做了1:1还原，模盒的沥水孔尺寸、排布间距都参考了实际生产中使用的成型模盒参数，导柱与施压横梁的配合间隙也按照实际机械加工的公差要求进行设定，既能够保证虚拟装配过程中没有干涉问题，也能直接导出工程图用于实际的设备加工生产。机架底部的框架结构做了加强筋设计，在满负荷压榨的工况下，机架的变形量控制在0.2mm以内，不会因为长期承受压力出现机架变形、施压精度下降的问题。
