连续式餐巾纸生产加工设备结构设计

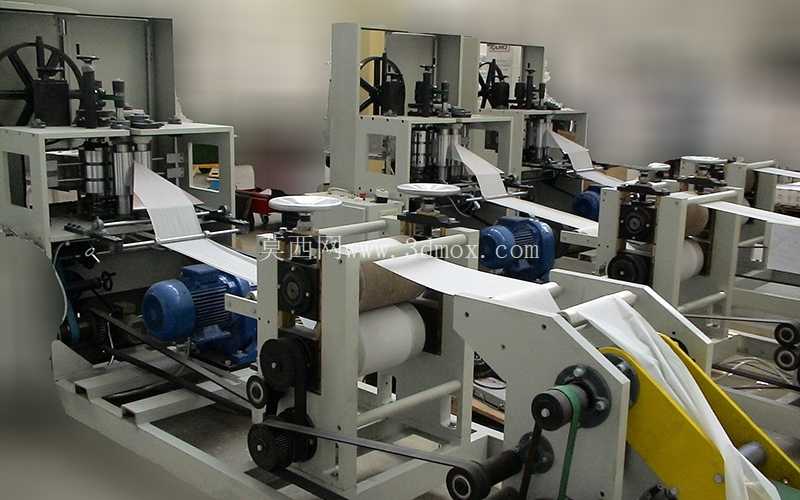

　　这套纸品加工设备主要面向餐饮耗材生产场景，适配一次性餐巾纸的规模化连续生产需求，可完成从原纸卷放卷、压花、折叠、分切到成品输出的全流程工序，在中小型纸品加工厂、餐饮耗材定制生产车间中应用广泛，能够替代多工序分散的人工操作，大幅降低纸品加工过程中的人工干预占比，提升成品一致性。设备整体采用卧式长轴排布结构，核心功能单元沿物料输送方向依次布设，原纸放卷端设置在设备进料侧，配备阻尼式张力调节机构，可适配不同克重、不同幅宽的原纸卷，避免放卷过程中出现纸张拉扯断裂、松垮跑偏的问题。走纸路径上设置多组导向辊，所有导向辊均采用表面抛光的镀铬辊结构，辊体两端配置深沟球轴承支撑，转动阻尼控制在极低范围，防止纸张输送过程中出现表面刮擦、起皱的问题。

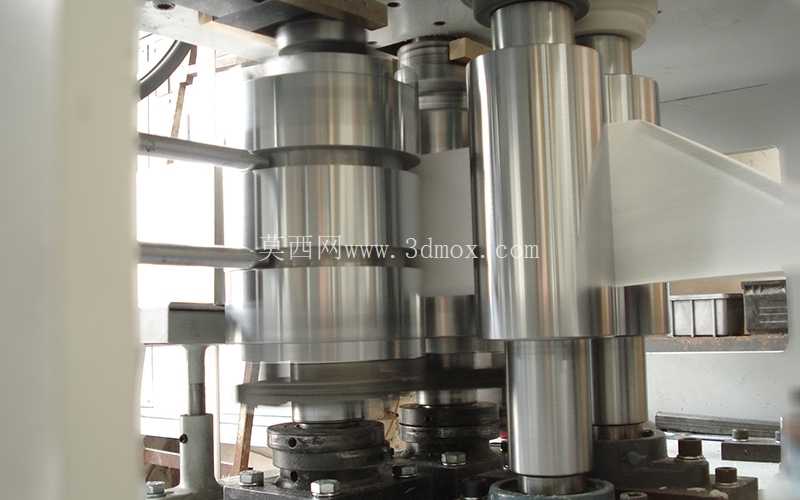

　　压花单元采用辊对辊压合结构，上辊可通过侧边手轮调节压合间隙，适配不同厚度原纸的压花需求，压合压力通过弹簧组件提供稳定预紧力，避免硬接触导致的辊面损伤或纸张破损。折叠机构采用多组异形导板与折叠辊配合的结构，可根据餐巾纸的成品折叠需求调整导板角度，实现不同折数、不同折叠规格的餐巾纸成型，折叠过程中通过负压吸附辅助定位，保证纸张折叠位置精准，不会出现折边错位、散边的问题。分切单元采用圆刀滚切结构，切刀间隙可微调，分切端面平整无毛刺，不会出现纸张连刀、毛边的问题。

　　设备的动力传递采用多组同步带与链轮结合的方式，主驱动电机选用三相异步减速电机，通过变频调速可实现生产速度的无级调节，适配不同生产节拍需求，各功能单元的动力传递通过同步带保证传动比精准，避免各工序间出现速度差导致的纸张拉扯或堆料。设备的机架采用标准型钢焊接成型，焊接后经过时效处理消除内应力，表面做喷塑防锈处理，所有功能单元的安装板均采用精加工钢板，安装定位孔采用数控加工完成，保证各辊系、机构的安装同轴度与平行度，降低设备运行过程中的振动与异响。设备的安装边界需预留足够的操作与维护空间，进料侧需预留原纸卷上料的操作空间，出料侧需预留成品收集的堆放空间，设备底部设置可调脚杯，可根据车间地面平整度调节设备水平度，保证设备运行平稳。走纸路径上设置多组光电检测元件，可实时监测纸张的走料状态，当出现断纸、跑偏、堆料问题时可自动触发停机保护，避免设备出现零部件损坏或物料浪费。设备的传动部位均设置安全防护罩，旋转部件的防护罩采用钣金折弯成型，既能够避免操作人员误触旋转部件引发安全事故，也可通过快拆结构快速拆卸，方便日常的维护保养与易损件更换。电气控制元件集中布置在设备侧端的电控箱内，布线整齐并设置线号标识，方便后期的故障排查与线路检修。

　　在实际生产场景中，该设备可适配14-25g/㎡的餐巾原纸，生产速度可根据需求调节，成品餐巾纸的折叠规格、压花样式可通过更换对应压辊、调整折叠导板参数实现快速切换，能够满足不同客户的定制化生产需求，相比传统的半自动餐巾纸加工设备，该设备的连续生产稳定性更强，成品合格率更高，同时设备的结构布局紧凑，占用车间面积较小，适合中小型生产场地的布设安装。设备的易损件主要为分切圆刀、传动同步带与导向辊轴承，均采用标准通用件，采购替换成本较低，日常维护仅需定期对辊系轴承加注润滑脂、检查同步带张紧度即可，维护难度较低，不需要专业的高技术人员即可完成日常保养操作。
