六轴机械臂基座后置关节结构设计

在工业机器人的关节传动链路里，基座后的首个回转关节承担着大臂整体回转的核心负载，这个关节的结构刚性、传动同轴度直接决定了整台六轴机械臂的重复定位精度与负载承载上限。不同于末端腕部关节的小负载高转速设计，该关节需要承载整个大臂、小臂以及末端执行器的全部静动态载荷，同时还要兼顾布线空间、驱动单元安装位与密封防护的需求。

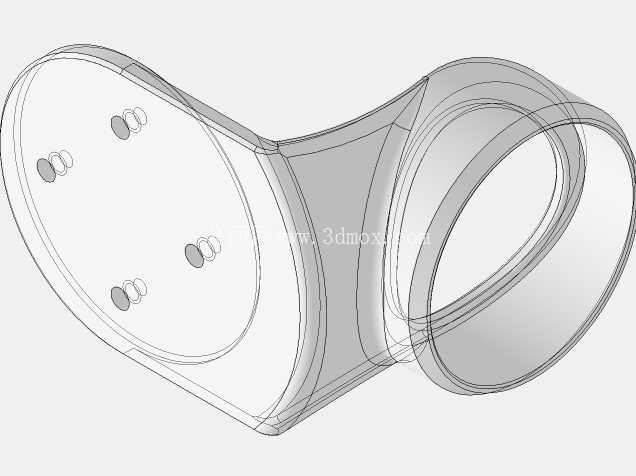

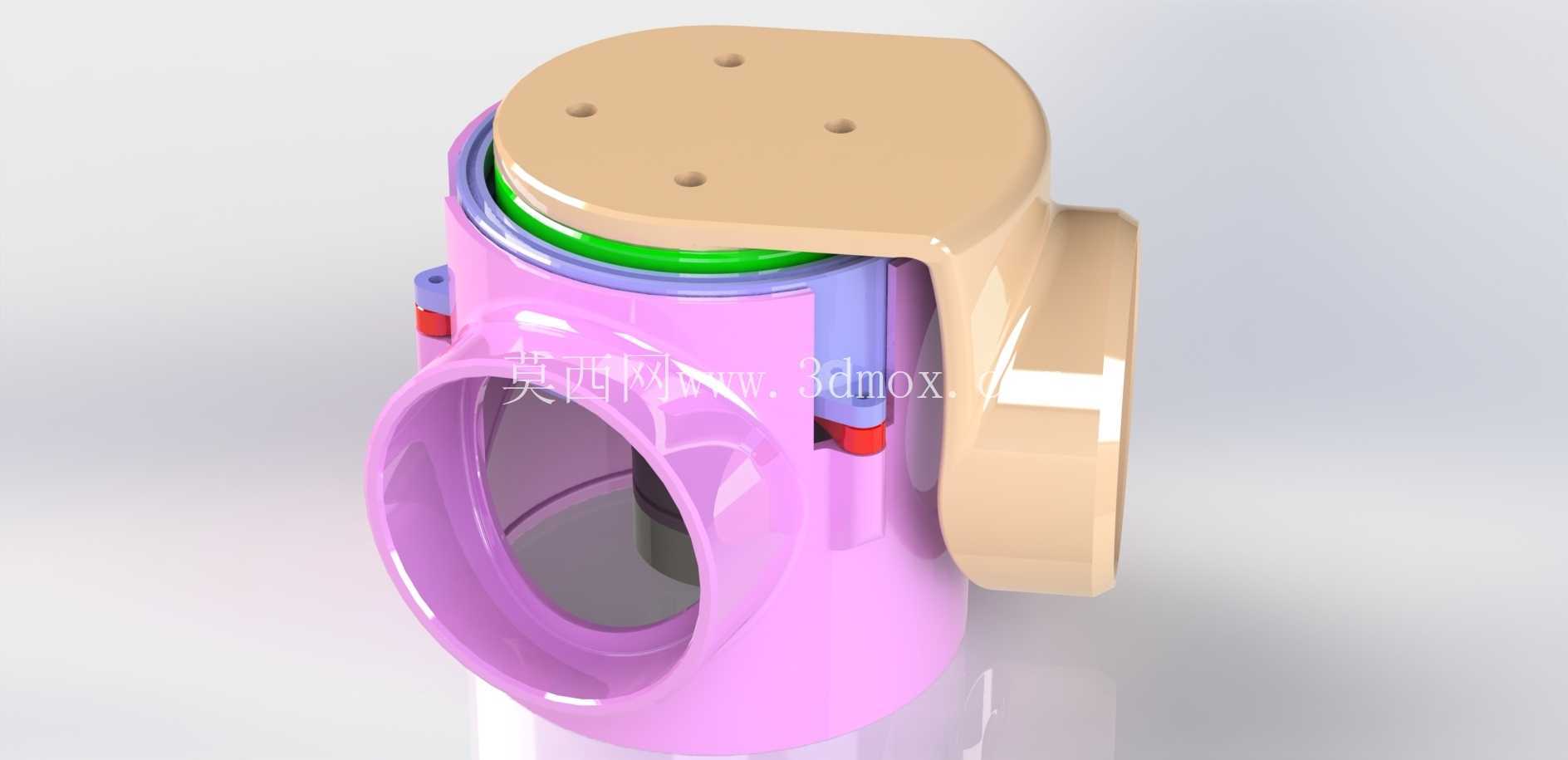

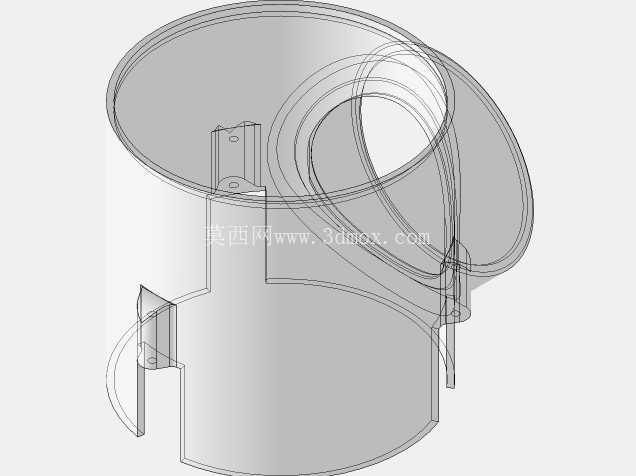

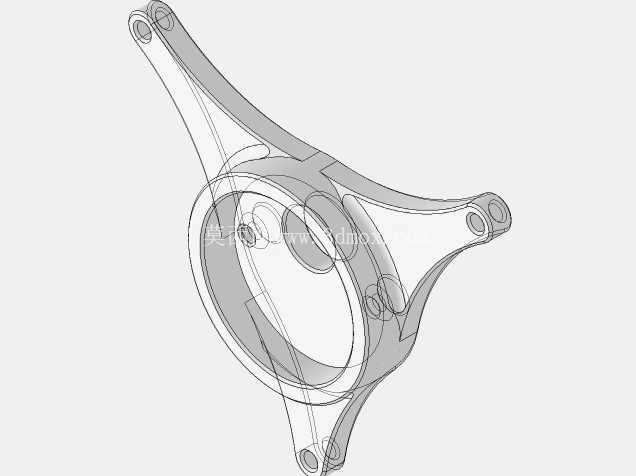

从结构布局来看，该关节采用壳体一体化承载设计，粉色主体为关节主承载壳体，侧向大直径通孔为关节输出端的回转安装位，用于连接大臂段结构，上端米色端盖为驱动单元与减速组件的封装端盖，端盖上预留的四个均布安装孔用于和基座段的固定结构连接，端盖与主壳体之间设置的绿色密封环，可阻挡车间环境中的切削液、金属粉尘进入关节内部，避免传动件磨损。主壳体侧面延伸的米色凸台为关节的限位与走线集成结构，内部预留了穿线通道，可将大臂段的动力线、编码器线从关节内部穿过，避免管线外露在回转过程中产生拉扯磨损，凸台外侧的安装位可加装机械限位块，防止关节超程回转造成内部线缆扭断或者驱动单元过载。

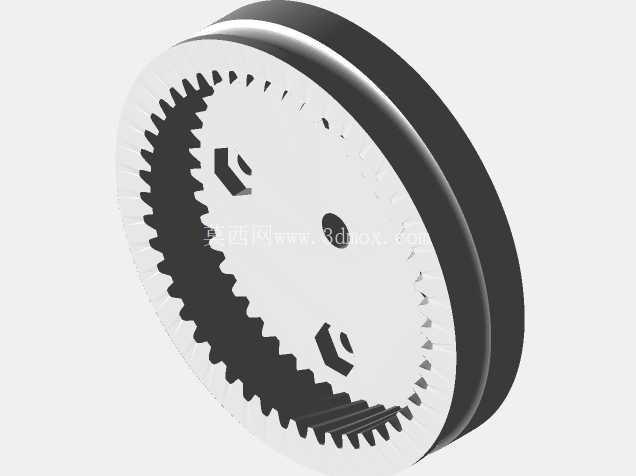

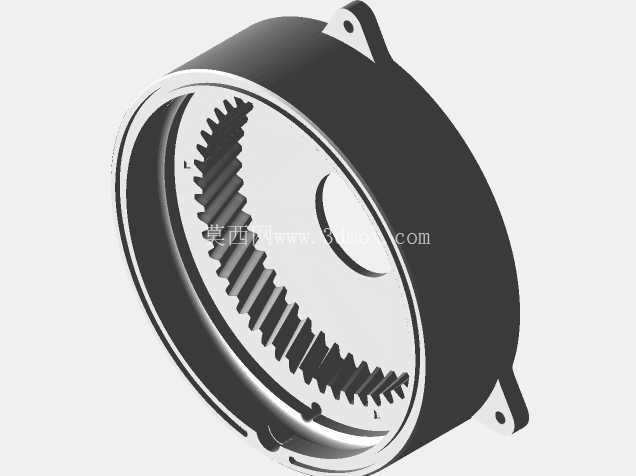

驱动单元采用12V直流电机直连减速组的布局，电机安装在主壳体的侧向安装槽内，紫色与红色的定位结构分别为电机的径向定位面与轴向锁紧位，可保证电机输出轴与减速组件的输入轴保持高同轴度，避免偏载造成的齿轮磨损或者轴承发热。关节内部的回转支撑采用交叉滚子轴承的安装适配结构，主壳体内腔的台阶面为轴承外圈的定位面，输出端的连接法兰与轴承内圈配合，可同时承受径向载荷、轴向载荷与倾覆力矩，满足机械臂在伸展状态下的负载刚性要求，不会因为悬臂负载产生关节形变。

在实际产线应用场景中，这类关节多用于教学类六轴机械臂、轻型搬运机械臂的基座回转段，可适配3kg以内的末端负载，完成流水线上下料、教学演示、轻型工件分拣等作业。安装边界上，关节整体的径向最大尺寸不超过120mm，轴向高度不超过150mm，侧向走线凸台的突出量为35mm，安装时需要在基座端预留对应直径的安装法兰面，同时在回转范围内预留不小于20mm的安全间隙，避免关节回转时与周边设备产生干涉。

设计过程中优先考虑了装配工艺性，主壳体采用一体式注塑或者铸铝成型，减少拼接结构带来的刚性损失，端盖与主壳体采用螺栓连接，装配时可先将电机、减速组、轴承组件依次装入壳体内腔，再扣合端盖完成锁紧，不需要复杂的专用工装，后期维护时仅需拆开端盖即可更换内部的密封件或者驱动电机，降低运维成本。关节的输出端法兰采用标准止口定位，止口直径与通用轻型机械臂的大臂安装尺寸匹配，可直接替换同规格的关节模组，不需要额外加工转接件。内部的走线通道做了圆角过渡处理，避免穿线时划伤线缆外皮，通道内可预留线缆固定卡扣的安装位，将线缆固定在静止端，减少回转过程中线缆的弯折疲劳。

从受力角度分析，关节在机械臂完全水平伸展时承受的倾覆力矩最大，因此主壳体在输出端与上端安装位之间做了加厚的加强筋过渡，避免应力集中造成壳体开裂，侧向的电机安装位与主壳体为一体化结构，可承受电机启停时的反扭矩，不会因为频繁正反转造成安装位松动。端盖上的安装孔采用沉孔设计，螺栓锁紧后端面保持平整，不会与基座的安装面产生间隙，保证连接刚性。密封环采用耐油橡胶材质，可适配车间常见的切削液、润滑油环境，长期使用不会出现老化开裂的问题，防护等级可达到IP54，满足一般工业环境的使用要求。
