三自由度SCARA水平关节工业机械手结构

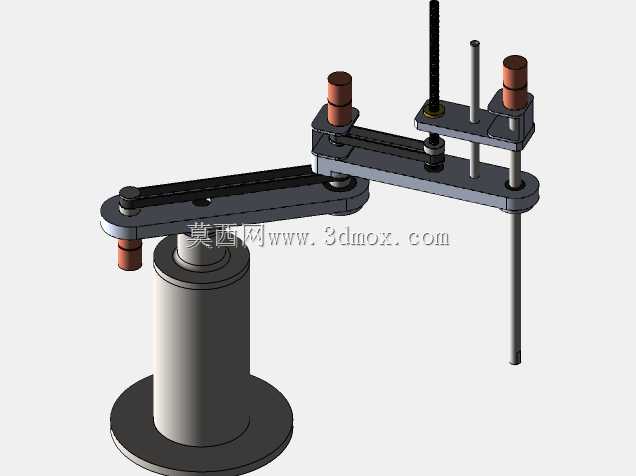

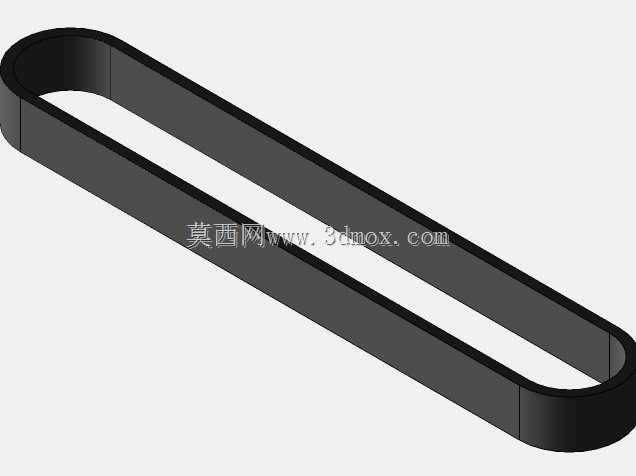

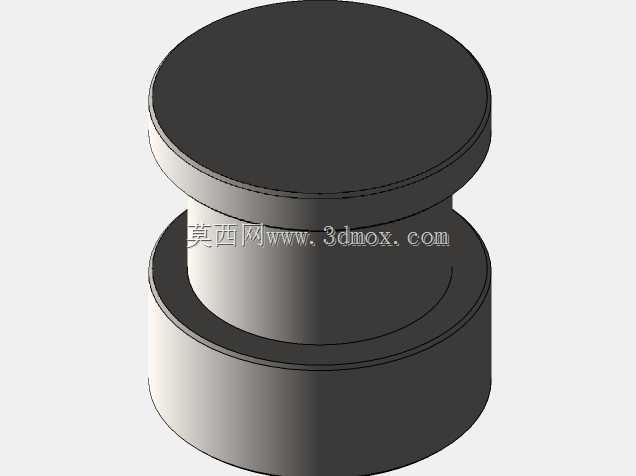

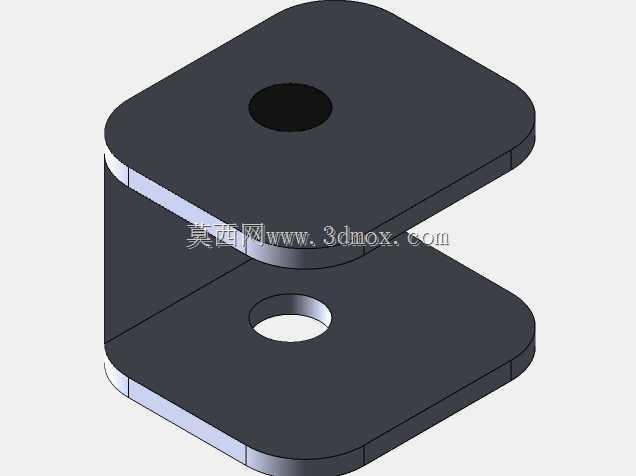

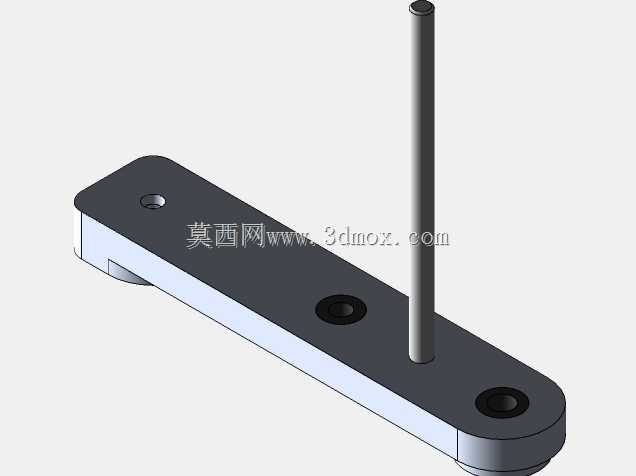

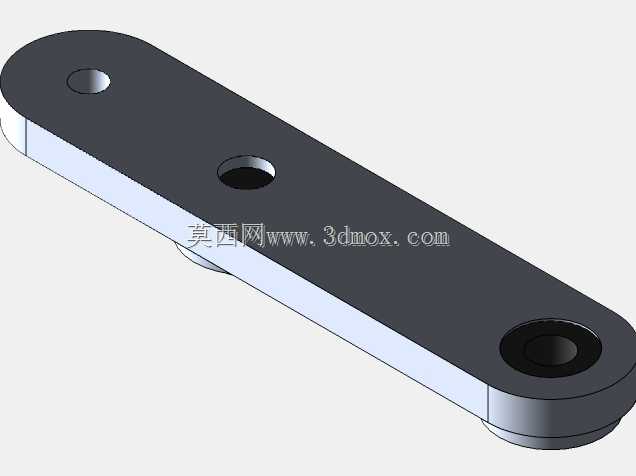

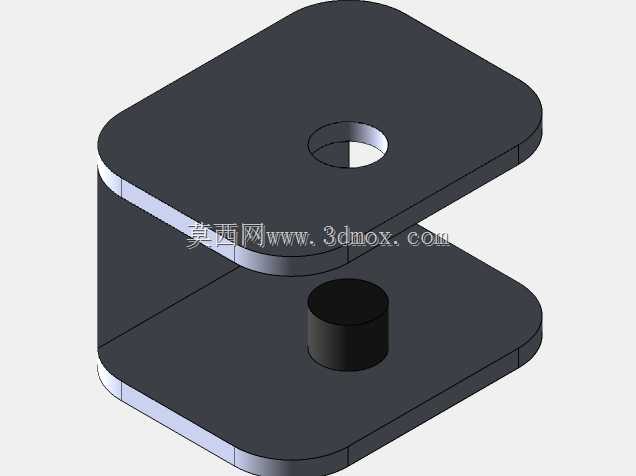

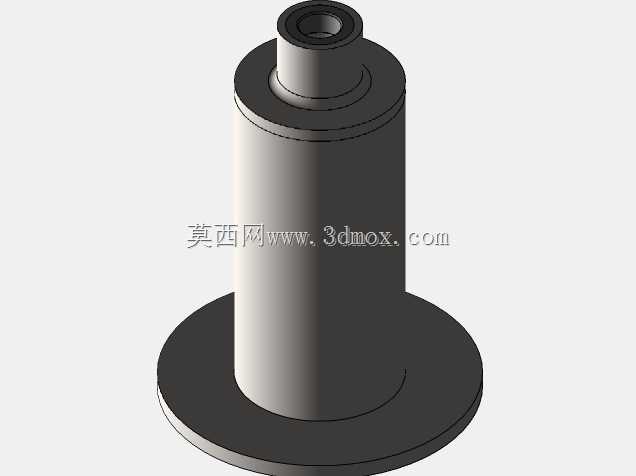

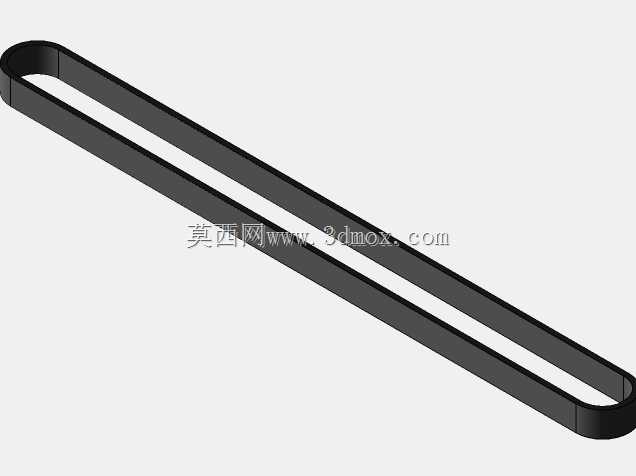

　　这款三自由度SCARA机械手的结构设计，核心针对3C电子小零件装配、轻量物料分拣、点胶涂覆这类对平面定位精度要求高、垂直方向需要短行程往复作业的场景，在消费电子组装线、小型零部件检测工位、实验室样本分拣台这类空间紧凑的工位上适配性极强。从结构布局来看，整机采用立柱式基座固定方案，圆形底座预留了标准安装孔位，可直接锁附在铝型材工作台面或者设备机台的安装基板上，底座直径控制在常规小型自动化设备的安装边界内，不会占用过多工位横向空间，基座内部预留了走线空腔，可容纳关节伺服的动力线、编码器线以及末端执行器的气路管线，避免作业过程中管线剐蹭周边工装。大臂与小臂采用串联铰接的水平关节布局，两个旋转关节的轴线均垂直于安装平面，

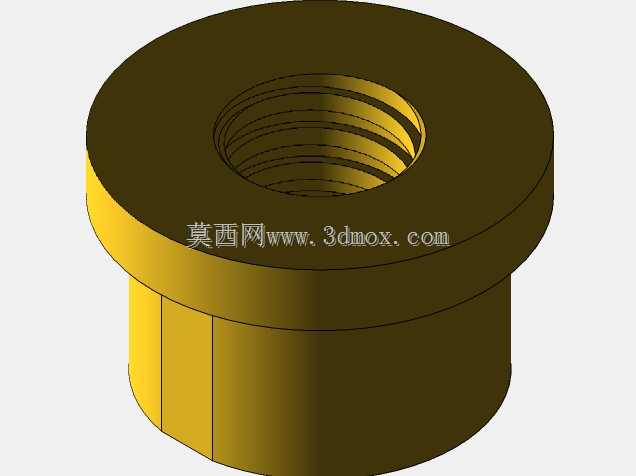

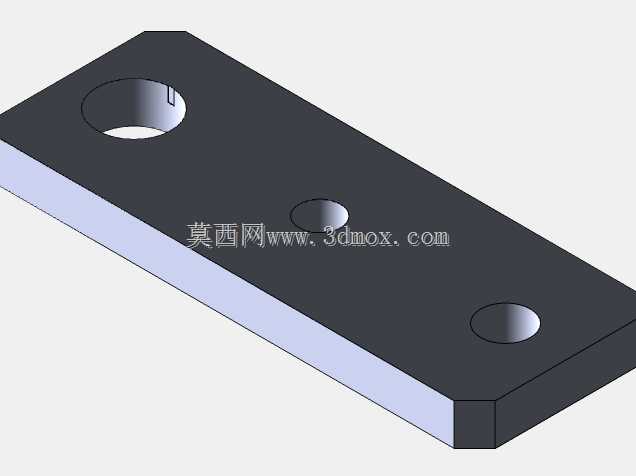

　　配合末端的垂直升降轴，刚好覆盖平面内的扇形作业范围，作业半径适配常见的0.5米以内工位间距，不需要额外扩展臂长就能覆盖相邻两个工装位的取放需求，关节处的限位结构做了硬限位与软限位的双重预留，建模时已经把关节转动的干涉边界做了完整校验，大臂小臂在全行程摆动过程中不会和自身立柱、末端轴发生碰撞，也不会超出常规工位的安全防护范围。末端执行器的安装法兰采用标准接口尺寸，可直接适配夹爪、吸嘴、点胶阀这类常见的小型末端执行件，垂直升降轴的行程满足常见的料盘取件、工装压合的高度需求，轴端做了防转设计，避免升降过程中末端工件发生角度偏转。整个建模过程严格按照实际加工装配的公差配合要求搭建，各个回转关节的轴承安装位、

　　电机安装座的止口尺寸都做了对应预留，臂身采用轻量化的结构设计，在保证结构刚性的前提下尽可能降低运动部件的重量，以此提升关节的响应速度，降低伺服电机的负载。从安装适配性来看，整机的垂直高度适配常见的设备安全防护罩内部尺寸，不需要额外加高护罩就能完成整机部署，底座的安装孔位间距和市面上主流的小型SCARA设备安装尺寸兼容，可直接替换同规格的老旧设备，不需要重新加工安装台面。在功能实现上，两个水平旋转关节负责平面内的XY坐标定位，末端升降轴负责Z方向的进给，这种结构天生具备平面内运动速度快、定位重复精度高的特点，非常适合节拍要求高、作业路径集中在平面范围内的工序，相比多关节六轴机器人，它的结构更简单，控制逻辑更易实现，

　　在小范围轻载作业场景下的稳定性更有优势，建模时已经把各个运动部件的行程极限做了完整的运动仿真验证，全行程范围内无结构干涉，各个连接部位的紧固件安装空间都做了预留，实际生产时可直接按照模型拆分零件加工，不需要额外调整结构间隙。
