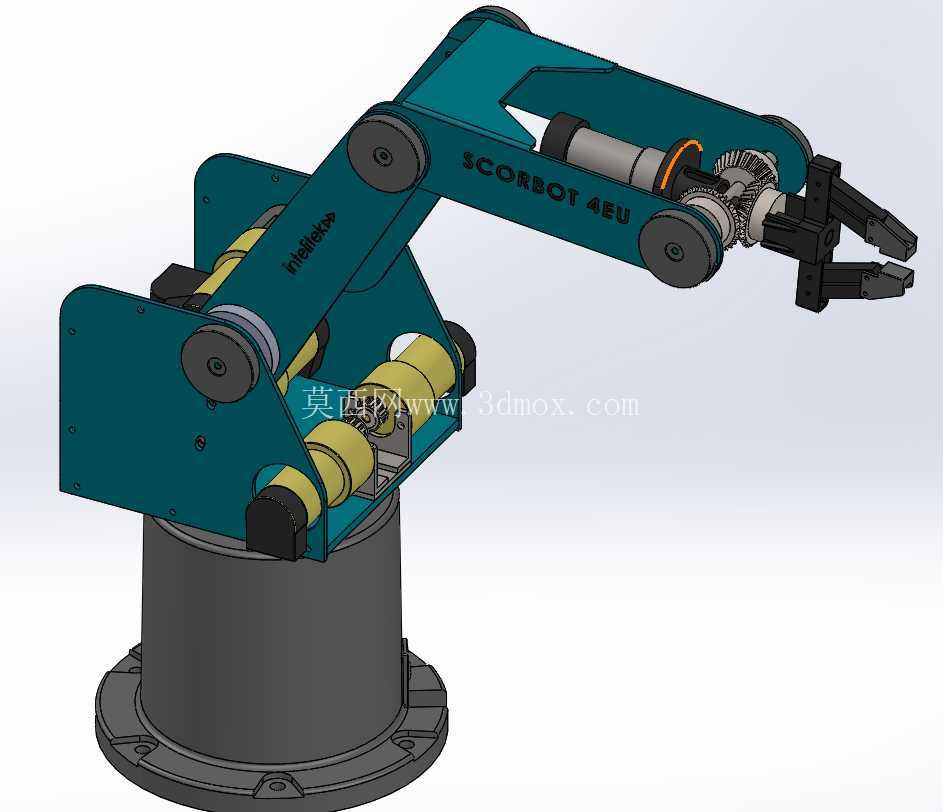

SCORBOT ER4u多关节教学机械臂结构

　　这款多关节机械臂的结构设计完全围绕教学实训与轻载作业场景展开，底座采用法兰式安装结构，底部预留均匀分布的螺栓孔位，可直接固定在实训台、工作台面或者轻型移动载具上，安装时需要保证底座支撑面的平面度误差不超过0.1mm，避免关节运转时出现附加载荷影响重复定位精度。底座内部集成了腰关节的回转驱动结构，腰关节可实现360度连续回转，回转支撑采用交叉滚子轴承结构，能够同时承受径向、轴向载荷与倾覆力矩，满足臂部伸展状态下的负载稳定性要求。

　　大臂与腰关节的连接采用铰接式结构，驱动单元内置在大臂的腔体内部，通过齿轮传动实现大臂的俯仰动作，大臂的俯仰角度范围覆盖-30度到120度区间，可覆盖工作台面上方大部分作业空间，大臂的结构件采用箱型截面设计，在保证整体结构刚度的前提下尽可能降低自身重量，减少关节驱动的负载余量。小臂与大臂的连接关节同样采用内置驱动的结构，小臂可实现相对于大臂的俯仰动作，配合大臂的俯仰角度，可让末端执行器到达作业半径内的任意空间点位，小臂内部预留了走线槽位，所有驱动线缆、信号线缆都从臂体内部穿过，避免臂部运动时线缆出现拉扯、缠绕问题，提升长期运转的可靠性。

　　腕部结构设置了两个独立的回转关节，可实现末端执行器的俯仰与回转动作，配合前面三个关节的运动，总共五个自由度的配置可满足绝大多数教学演示、轻载搬运、分拣作业的动作需求，末端法兰采用标准的接口尺寸，可适配夹爪、吸盘、小型工具头等多种执行器，用户可根据实际作业需求快速更换末端作业模块。臂体上的传动结构部分外露，可直观看到齿轮啮合、传动副的运动状态，非常适合用于机械原理教学、机器人运动学实训场景，学员可直接观察各关节的运动传递过程，理解正逆运动学的实际运行逻辑。

　　在实际应用场景中，这类机械臂常被用于职业院校、高校的机器人实训课程，可完成轨迹规划、点位编程、抓取分拣等实训任务，也可用于小型生产线的轻载物料搬运、精密零件上下料作业，作业半径覆盖以底座为中心0.4米到0.6米的环形区间，末端额定负载在1kg以内，重复定位精度可控制在0.5mm范围内，完全满足轻载作业与教学演示的精度要求。设计过程中充分考虑了拆装实训的需求，各关节的连接螺栓、定位销都采用外露设计，拆卸时不需要破坏主体结构即可完成关节拆解、传动部件观察、装配调试等实训操作，臂体的外壳采用分段式结构，拆开后可直接观察内部的驱动电机、传动齿轮、限位结构的布置方式，帮助学习者快速理解关节型机器人的结构组成逻辑。

　　安装边界方面，机械臂完全伸展时的最大水平作业半径约为580mm，垂直方向的作业范围从底座安装面上方50mm到620mm区间，安装时需要在底座周边预留至少100mm的维护空间，方便进行线缆连接、底座固定、日常维护操作，腰关节回转时的最大外轮廓直径约为320mm，周边布置的工装、料架需要避开这个回转范围，避免臂部运动时发生碰撞。各关节的运动限位都设置了机械硬限位与软件限位双重保护，机械硬限位采用缓冲块结构，可在软件限位失效时阻挡关节超程运动，避免结构损坏，同时各关节都设置了零点定位标记，方便进行零点校准与运动参数调试。
