ADS1115高精度模数转换模块结构设计

在嵌入式开发与工业信号采集场景中，模拟信号到数字信号的转换是连接物理世界与数字系统的核心环节，ADS1115模块作为常用的16位高精度ADC转换单元，其结构设计直接决定了信号采集的稳定性与安装适配性。从实际工程应用来看，这类模块常被集成在小型数据采集终端、机器人传感节点、工业现场信号转换装置中，负责将电压类模拟传感器输出的微弱信号转换为可被主控单元识别的数字信号，相比主控芯片自带的ADC单元，其转换精度更高、抗干扰能力更强，能够满足毫伏级信号的采集需求。

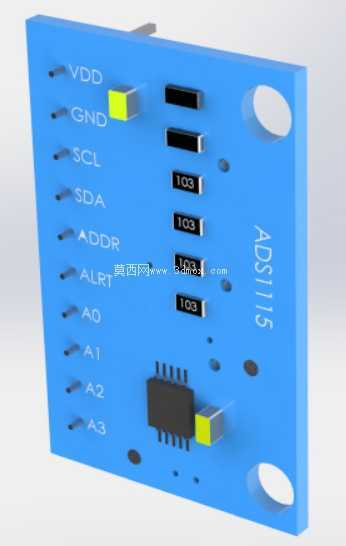

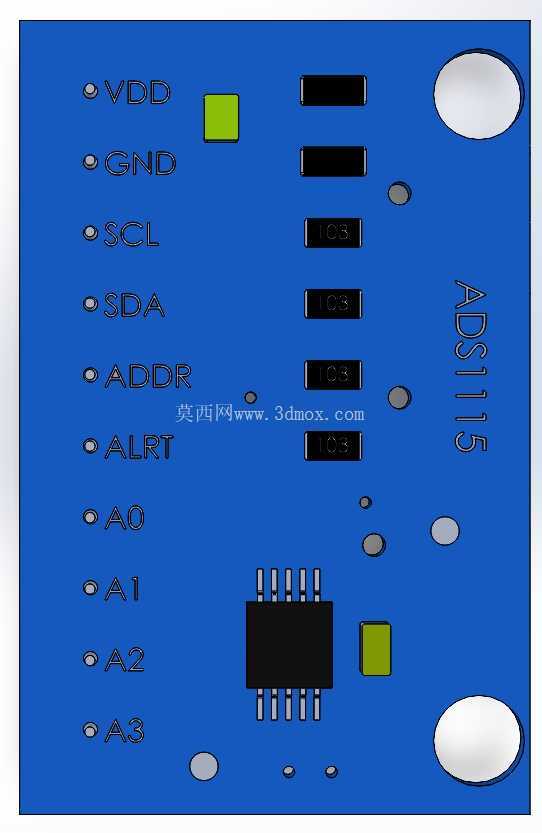

该模块的PCB设计采用双层板布局，整体外形为规整矩形，板边预留两个对称的圆形安装孔，可通过M2规格螺丝直接固定在设备壳体或安装支架上，安装孔的位置避开了板上所有元器件的投影区域，不会出现安装干涉问题。板上接口分为两侧排布，一侧为电源与通讯接口，依次标注VDD、GND、SCL、SDA、ADDR、ALRT引脚，对应电源输入、接地、I2C通讯时钟、I2C通讯数据、地址选择、告警输出功能，引脚间距采用标准2.54mm排针间距，既可以直接焊接排针用于面包板原型验证，也可以焊接卧贴插座用于紧凑空间内的设备集成；另一侧为四路模拟信号输入通道A0-A3，可同时接入四路单端模拟信号或者两路差分信号，满足多通道采集的需求。

板上元器件布局遵循信号流向规则，电源输入端靠近板边接口位置，搭配103规格的滤波电容，能够滤除电源线上的高频纹波，避免电源噪声影响转换精度；核心的ADS1115转换芯片布置在板卡中心位置，缩短了模拟输入引脚到芯片的走线长度，减少模拟信号在传输过程中的衰减与干扰；四个103精度的限流电阻布置在通讯线路上，能够抑制总线上的浪涌冲击，保护核心芯片不受过压损坏。板卡表面采用蓝色阻焊层，丝印清晰标注所有引脚功能与元件参数，在装配与调试过程中可以快速识别引脚定义，减少接线错误的概率。

从设计思路来看，该模块在保证电气性能的前提下尽可能压缩了整体尺寸，板上没有多余的冗余元件，所有元件均采用表贴封装，降低了整体厚度，能够适配空间受限的集成场景。I2C通讯接口的设计支持多设备挂载，通过ADDR引脚的电平配置可以设置不同的设备地址，在同一条I2C总线上最多可挂载四个同型号模块，扩展更多的采集通道，无需额外增加通讯接口资源。ALRT引脚的设计支持阈值告警功能，当采集到的信号超出预设阈值时可以直接输出电平信号触发外部中断，无需主控单元持续轮询采集数据，降低了主控单元的运行负载。

在实际安装使用过程中，需要注意模块的电源输入范围为2.0V到5.5V，可直接兼容3.3V与5V的主控系统，无需额外增加电平转换电路，适配绝大多数嵌入式开发板与工业控制板卡。模拟输入通道的输入电压范围不能超过电源电压，否则会损坏芯片内部的采样电路，在接入传感器信号时需要确认信号电压范围，必要时增加分压电路进行适配。板上的安装孔为非金属化孔，固定时不会与板上电路形成短路，可直接使用金属螺丝进行固定，无需额外增加绝缘垫片。模块的整体高度由最高的排针元件决定，若采用卧贴排针设计，整体高度可控制在5mm以内，适合超薄型采集设备的集成需求。

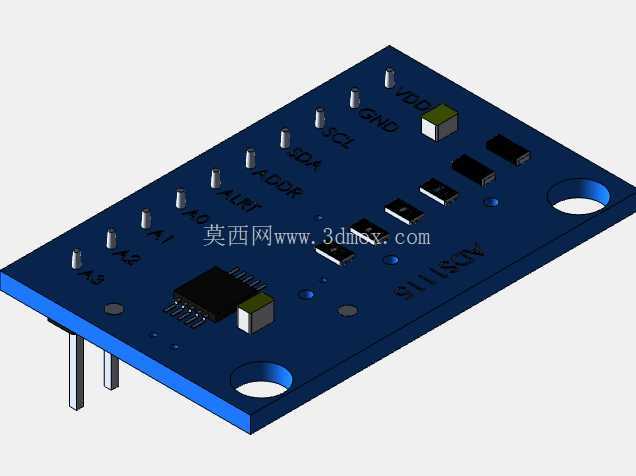

在三维建模过程中，所有元件的封装尺寸均按照实际元件的规格参数进行1:1还原，包括排针的针脚长度、电容的直径与高度、芯片的引脚间距与本体尺寸，安装孔的位置与直径严格按照PCB设计尺寸绘制，在进行设备整体装配时可以直接调用该模型进行干涉检查，提前发现安装过程中可能出现的结构冲突问题，减少实物打样的迭代次数。模型同时还原了板卡表面的丝印标识，在进行装配演示与接线指导时，可以直观展示各个引脚的位置与功能，提升调试与装配的效率。
