开口式扭力扳手头结构三维设计

这款开口式扭力扳手头是扭矩紧固作业场景中的核心执行部件，主要适配定扭矩扭力扳手的方榫连接端，用于螺栓螺母的精准扭矩锁紧作业，在汽车装配、设备检修、航空航天零部件紧固、精密机电组装等对锁紧力矩有明确要求的作业场景中广泛应用。不同于普通开口扳手的固定结构，该扳手头采用分体可换式设计，可根据不同规格的紧固件快速更换对应开口尺寸的扳手头，无需更换整支扭力扳手，大幅降低工具配置成本，同时提升现场作业的换型效率。

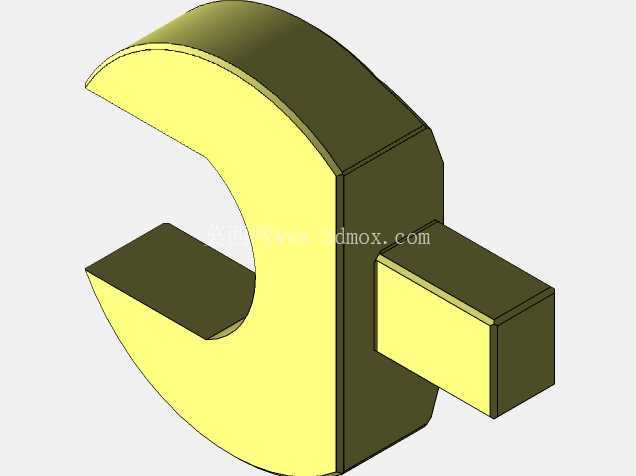

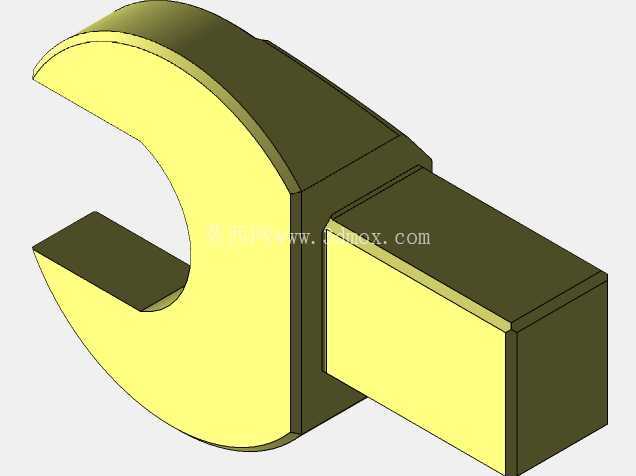

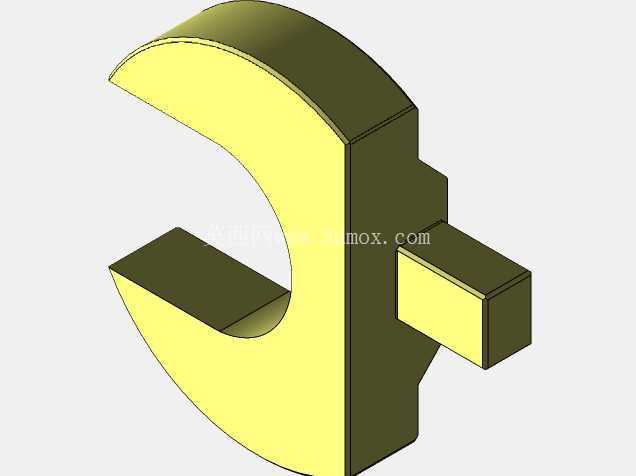

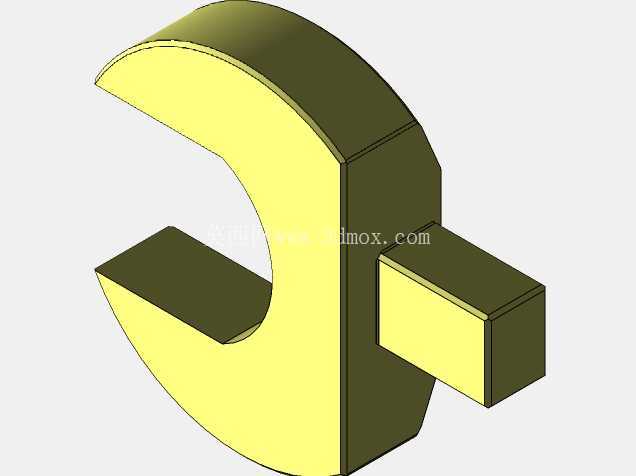

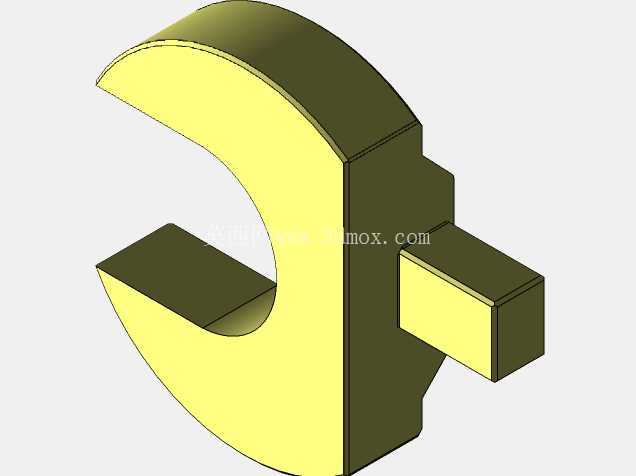

从结构设计来看，该扳手头整体分为开口工作段与方榫连接段两个核心部分，开口工作段采用C型开口结构，开口内侧的两个受力面做了平行度公差控制，确保与螺栓六角头的两个平行侧面完全贴合，避免紧固过程中出现打滑、啃伤螺栓六角头的问题；开口根部做了圆弧过渡处理，分散紧固作业时的应力集中，避免大扭矩作业下开口根部出现开裂变形的问题。连接段采用标准方孔设计，可与扭力扳手的驱动方榫精准配合，方孔内部设置有定位弹珠卡槽，安装后可实现轴向定位，避免作业过程中扳手头脱落，同时保证扭矩传递的同轴度，减少扭矩传递过程中的损耗，确保最终输出扭矩的精度符合作业要求。

设计过程中，首先明确了该扳手头的额定作业扭矩范围，基于额定扭矩对开口段的厚度、开口深度、连接段的配合长度做了力学仿真验证，确保在满扭矩负载下，扳手头的形变量控制在弹性形变范围内，不会出现塑性变形导致开口尺寸超差、扭矩失准的问题。外形尺寸方面，开口段的外轮廓采用圆弧收边设计，既减少了整体重量，也避免了尖锐棱角在狭小作业空间内剐蹭周边零部件；连接段的外轮廓采用方形结构，与开口段平滑过渡，过渡位置做了倒圆角处理，既提升了结构强度，也优化了锻造、机加工过程中的工艺性，减少加工应力残留。

安装边界上，该扳手头的连接方孔尺寸匹配常用的1/4、3/8、1/2英寸等标准驱动方榫，安装时仅需将方孔对准扳手驱动方榫推入，待定位弹珠卡入卡槽即可完成安装，拆卸时按下弹珠即可拔出扳手头，整个换型过程无需额外工具。开口尺寸覆盖常用的M6到M16螺栓规格，可满足大部分常规设备装配、检修场景的扭矩紧固需求。作业过程中，扳手头的开口深度经过优化，既保证了与螺栓六角头的啮合长度，避免打滑，也控制了整体厚度，可在部分沉头螺栓、空间受限的安装位置正常作业，不会因为扳手头过厚无法伸入作业空间。

从实际使用角度出发，该扳手头的受力面做了表面淬火处理，表面硬度达到HRC45-50，具备足够的耐磨性，长期使用不会因为受力面磨损导致开口尺寸超差，影响扭矩精度；整体材质选用合金结构钢，经过调质处理后芯部具备足够的韧性，可承受作业过程中的冲击载荷，避免脆断问题。不同于整体式扭力扳手，这种可换头结构的扭力扳手头，可让同一支扭力扳手适配不同规格的紧固件、不同类型的工作头，除了开口头之外还可更换梅花头、套筒头、活动开口头等，适配更多复杂作业场景，在工业现场的工具配置中具备很高的通用性。在三维建模过程中，对所有配合面的尺寸公差、形位公差都做了明确标注，可直接导出工程图用于机加工生产，也可用于工具类产品的装配仿真、作业模拟，验证狭小空间内的工具操作可达性，提前规避装配过程中的工具干涉问题。
