ADS1015与ADS1115高精度ADC采集模块

在工业现场传感信号采集、小型嵌入式设备模拟量采样、DIY电子制作项目里，这类16位ADC模块是非常常用的信号转换部件，很多时候主控芯片自带的ADC分辨率不足、采样精度受板载电源纹波干扰大，就需要外接这类独立ADC模块来完成弱信号的精准采集。从实际使用场景来看，这类模块常被用在电池电压监测、热电偶信号调理前端、应变片信号采集、多通道模拟传感器数据读取这类场景里，相比主控自带的ADC，它的参考源稳定性更好，I2C通讯接口也能节省主控的IO资源，只需要两根信号线就能完成多通道数据的传输，适配绝大多数8位、32位单片机主控。

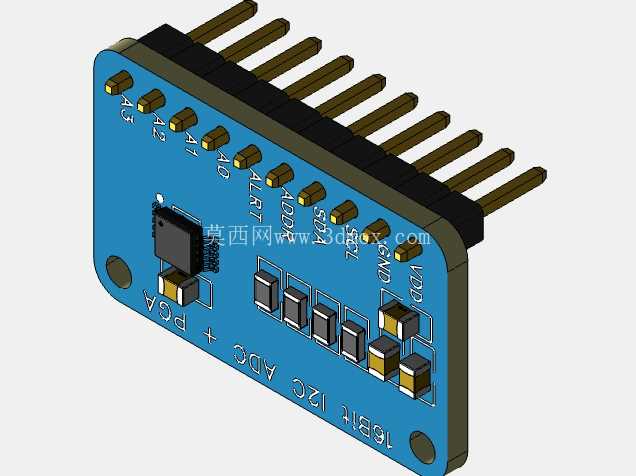

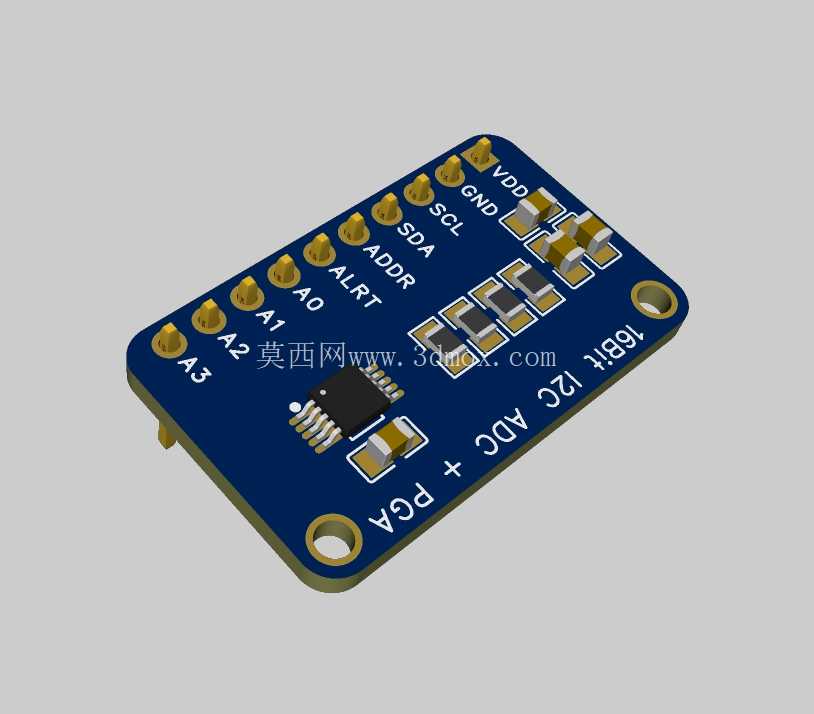

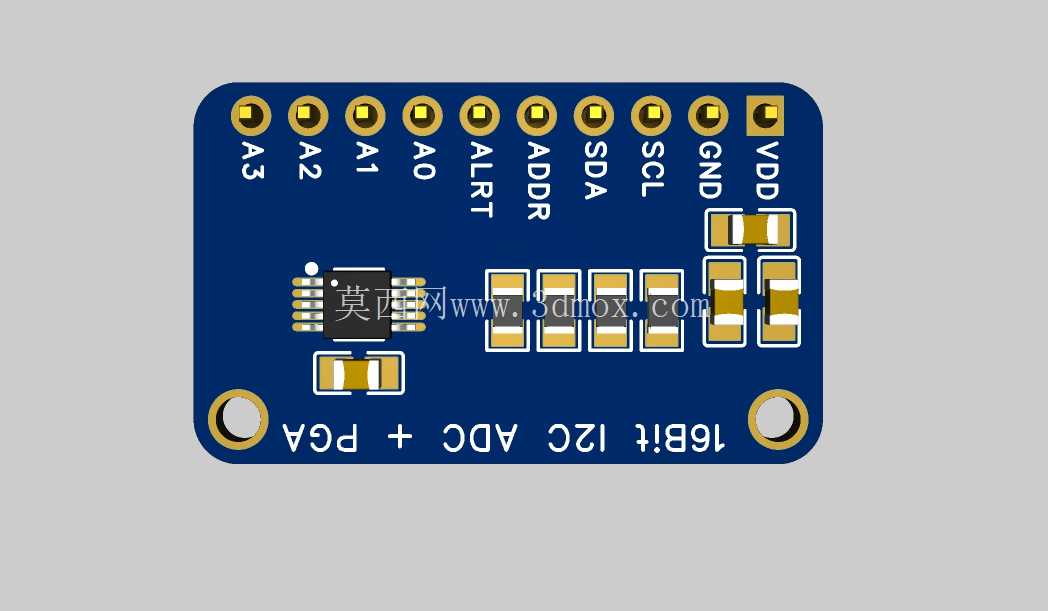

从功能特性上看，这款模块集成了ADS1015与ADS1115两款ADC芯片的兼容设计，支持4路单端模拟输入或者2路差分输入，内置可编程增益放大器，可以根据输入信号的幅值范围调整增益倍数，小到毫伏级的传感器输出信号也能被有效采集，不会因为信号幅值过小导致采样分辨率不足。板载的I2C地址选择引脚可以通过焊接不同的焊盘来修改设备地址，同一个I2C总线上最多可以挂载4个同类型模块，不需要额外增加地址译码芯片就能扩展多路模拟采集通道，对于需要采集多点模拟信号的小型设备来说，这种设计能大幅简化布线难度。模块上的ALRT引脚可以配置为阈值报警输出，当采集到的信号超过设定的上下阈值时，引脚会直接输出电平信号触发主控中断，不需要主控持续轮询读取数据，能有效降低主控的运行功耗，适合电池供电的低功耗采集节点使用。

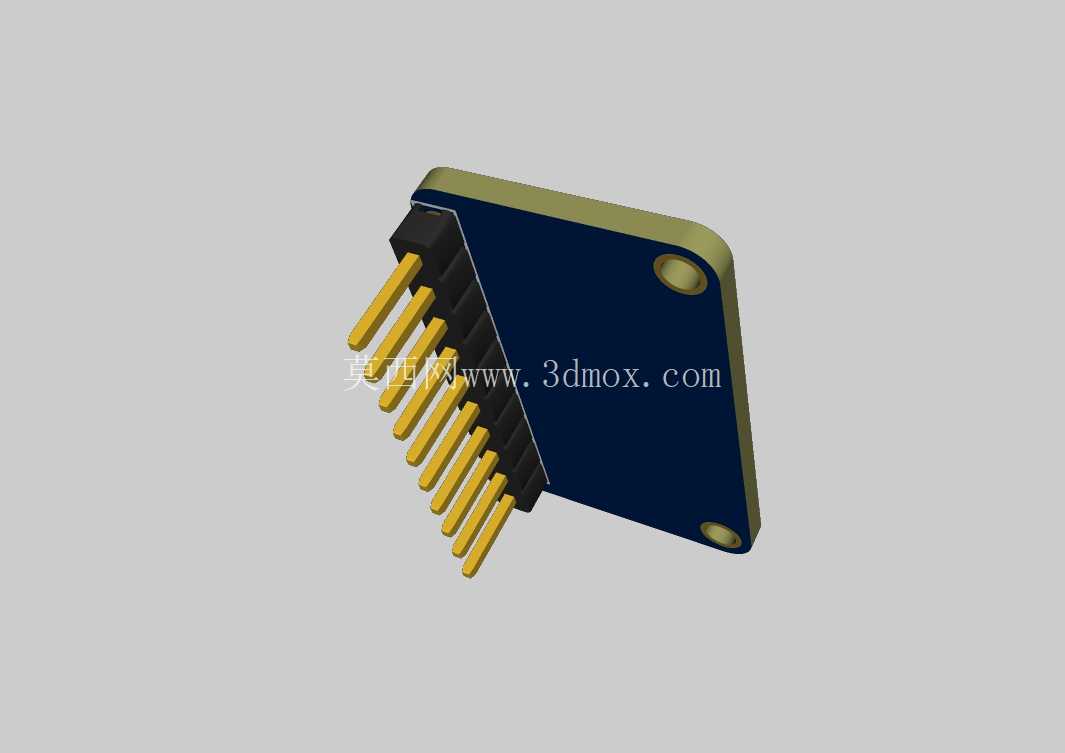

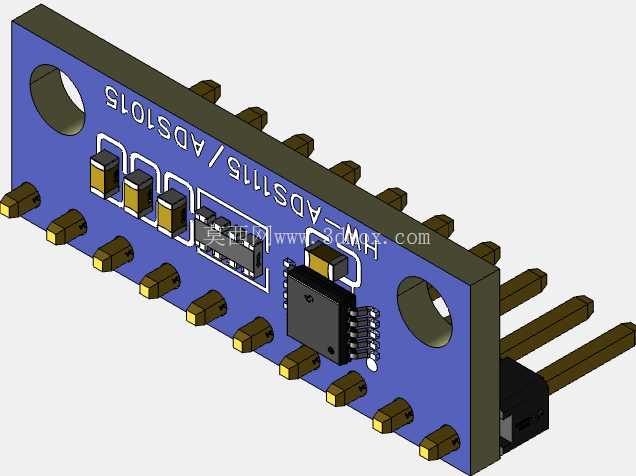

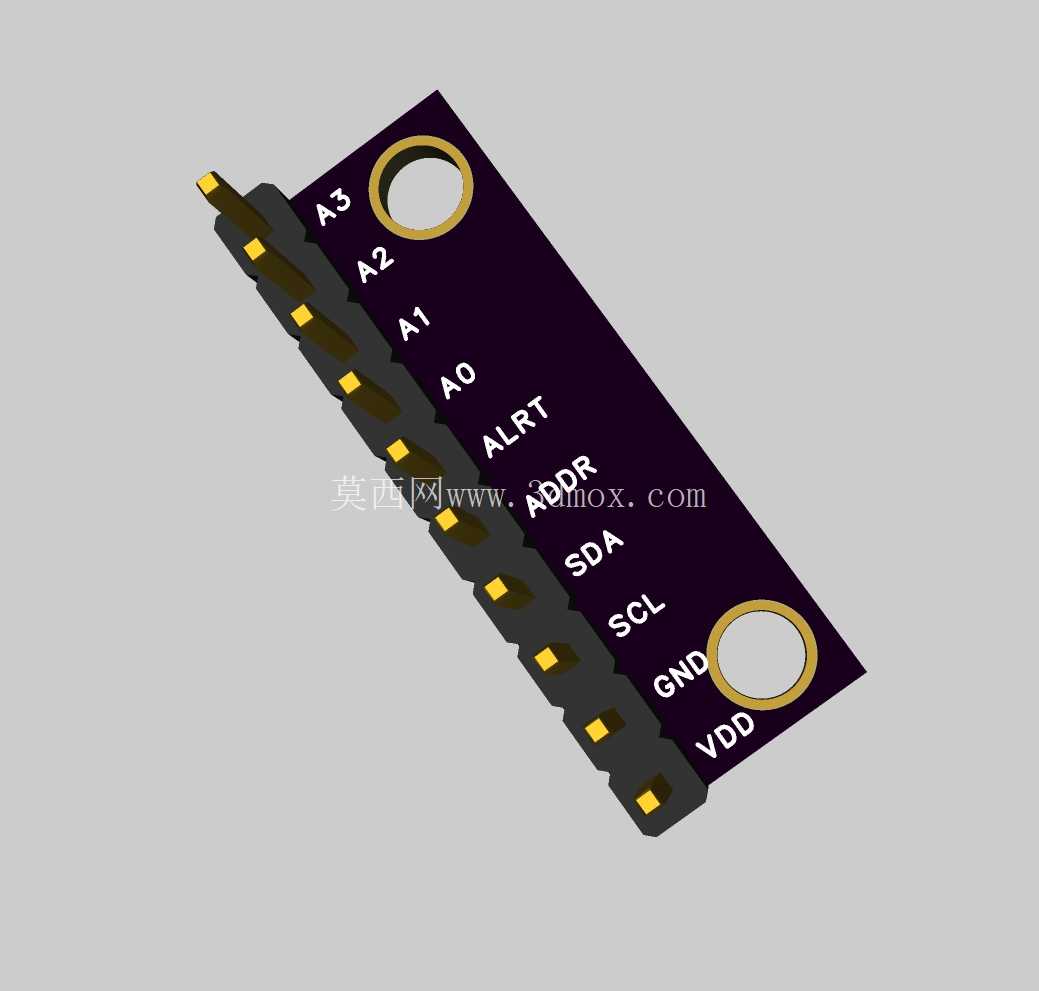

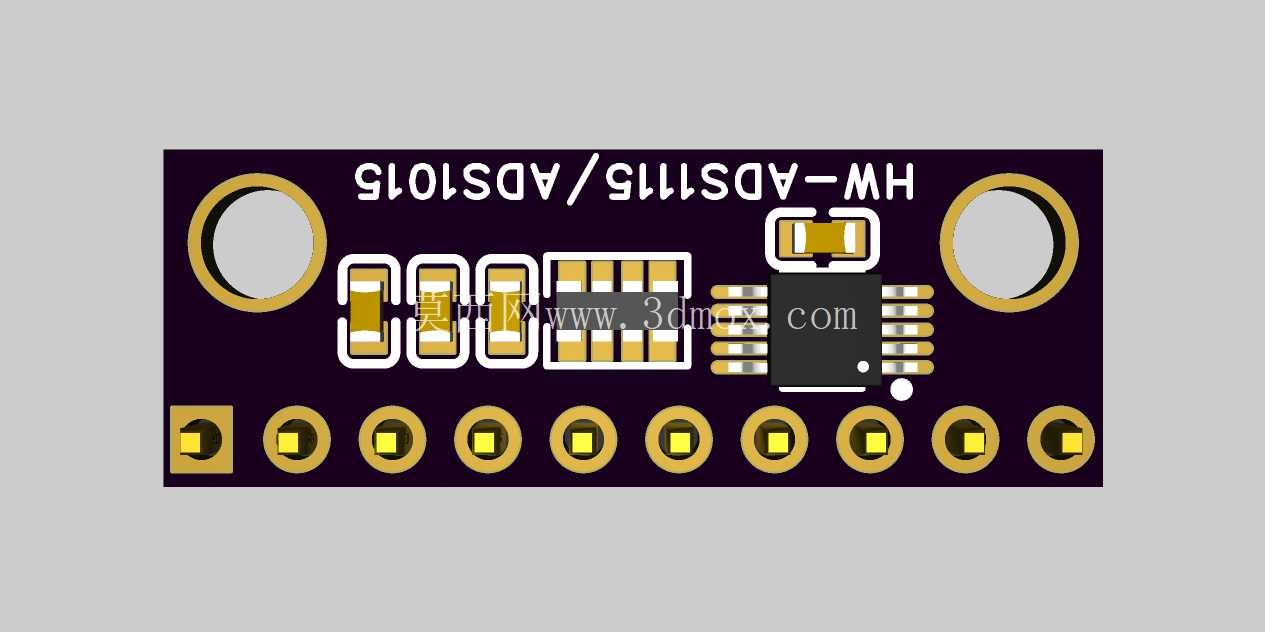

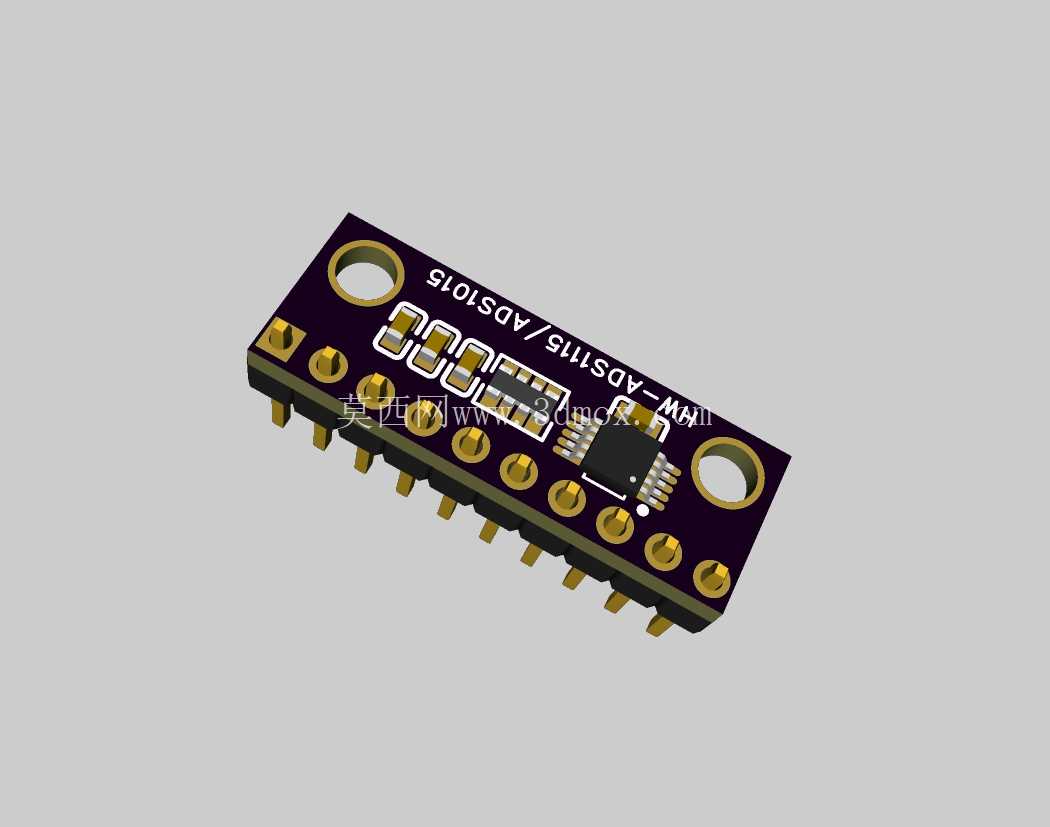

从结构设计思路来看，整个模块采用双层FR-4玻纤板设计，板厚1.6mm，所有信号引脚都采用2.54mm标准间距的排针焊盘，既可以直接焊接排针插在面包板上做原型验证，也可以焊接贴片插座集成到正式的设备主板上，适配不同阶段的开发需求。模块四角设计了3mm直径的安装固定孔，孔位中心距适配常见的小型PCB安装螺柱，可以直接用M3铜柱固定在设备壳体内部或者安装支架上，不需要额外设计定制固定结构。板上的电源引脚做了滤波电容布局，在VDD与GND引脚就近布置了0.1uF的陶瓷滤波电容和10uF的钽电容，能有效滤除电源线上的高频纹波和低频干扰，避免电源噪声耦合到模拟采样回路里影响采样精度。模拟输入引脚的走线做了等长处理，尽量缩短了从输入焊盘到ADC芯片引脚的走线长度，减少走线过程中的信号衰减和外部电磁干扰，数字通讯部分的走线和模拟部分走线做了分区布局，避免数字信号的高频跳变耦合到模拟回路里。

从安装边界来看，整个模块的外形尺寸控制在25mm*20mm左右，属于非常紧凑的小型功能模块，安装时只需要预留出30mm*25mm的平面安装空间，同时要注意模块上方不要布置强电磁干扰源比如继电器、大功率开关电源变压器，尽量远离高频走线区域。排针引脚的伸出高度在焊接标准直排针时为8mm左右，如果采用卧式贴片插座安装，整体高度可以控制在3mm以内，适合对安装厚度有要求的薄型设备内部集成。模块的工作电压范围支持2.0V到5.5V宽电压输入，可以直接兼容3.3V和5V的主控系统，不需要额外做电平转换电路，I2C通讯引脚的电平会跟随模块供电电压匹配，直接连接对应电平的主控IO口就能正常通讯，不会出现电平不匹配导致的通讯故障或者芯片损坏问题。

在实际选型使用时，需要注意根据采集信号的类型选择单端还是差分输入模式，对于容易受到共模干扰的长线传输传感器信号，优先采用差分输入模式来抑制共模噪声，增益倍数的设置要匹配输入信号的最大幅值，避免信号超过量程导致采样削顶，同时要注意模块的采样率设置，16位模式下最高采样率可以达到860SPS，足够覆盖绝大多数工业慢速传感器的采集需求，不需要额外增加高速采样电路。板载的PGA增益调整范围从2/3倍到16倍可调，对应不同的输入量程，最小可以采集到毫伏级的电压变化，配合简单的RC滤波电路就能完成多数常规模拟信号的精准采集任务。
