HC-SR04超声波测距传感器结构建模

在嵌入式开发、智能硬件原型搭建以及小型自动化设备的测距单元选型过程中，HC-SR04超声波测距模块是普及率极高的基础传感部件，本次建模完全对照实物测绘尺寸完成，可直接用于智能小车避障结构设计、液位检测装置装配模拟、机器人近距感知单元布局验证等场景，能帮助结构工程师在方案阶段就完成安装干涉检查、空间预留核算，避免打样后出现装配错位、探头朝向偏差等常见问题。

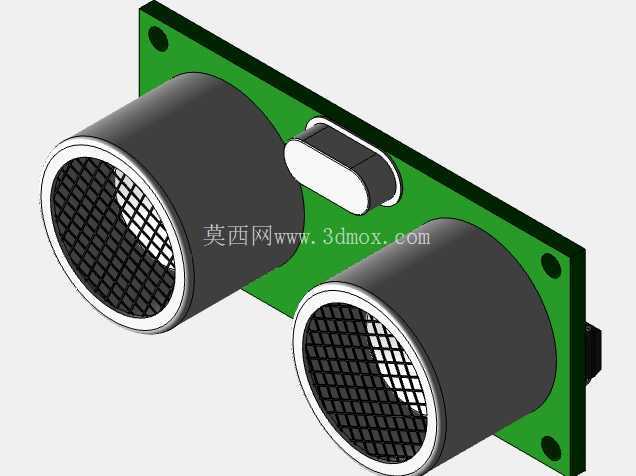

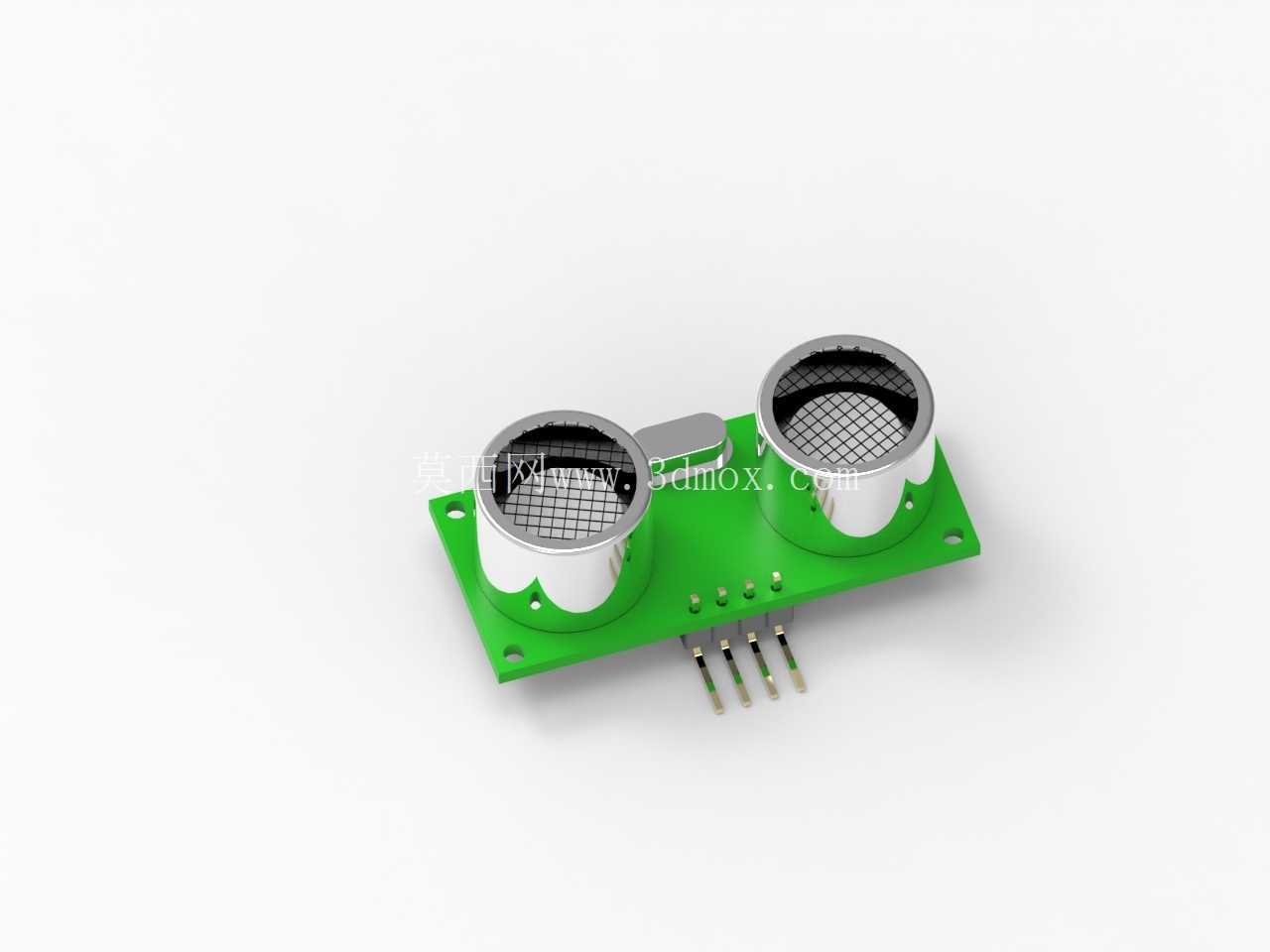

从实际功能逻辑来看，该模块依靠两个超声波换能器完成测距作业，其中一个负责向外发射40kHz的超声波脉冲，另一个负责接收遇障碍物反射回来的回波，通过计算声波往返的时间差换算出与前方障碍物的实际距离，有效测距范围覆盖2cm到400cm区间，测距精度可控制在3mm以内，完全能满足民用级智能设备的近距感知需求，在自动感应垃圾桶、智能车位锁、小型AGV小车避障、教学实验平台搭建等场景中都有大量应用。建模过程中重点还原了模块的核心结构特征：绿色PCB基板的外形轮廓严格按照实物尺寸绘制，板上两个圆柱形超声波探头的安装位置、突出基板的高度、探头网面的格栅结构都做了精准还原，探头侧面的固定卡扣结构也完整保留，能直观体现探头与基板的装配关系；基板一侧引出的四个排针引脚，分别对应VCC电源、Trig触发、Echo回声、GND接地四个功能引脚，建模时还原了排针的间距、插针直径与伸出长度，方便工程师在做整体结构布局时，提前预留接线空间，避免排针与外壳、其他元器件发生位置冲突。

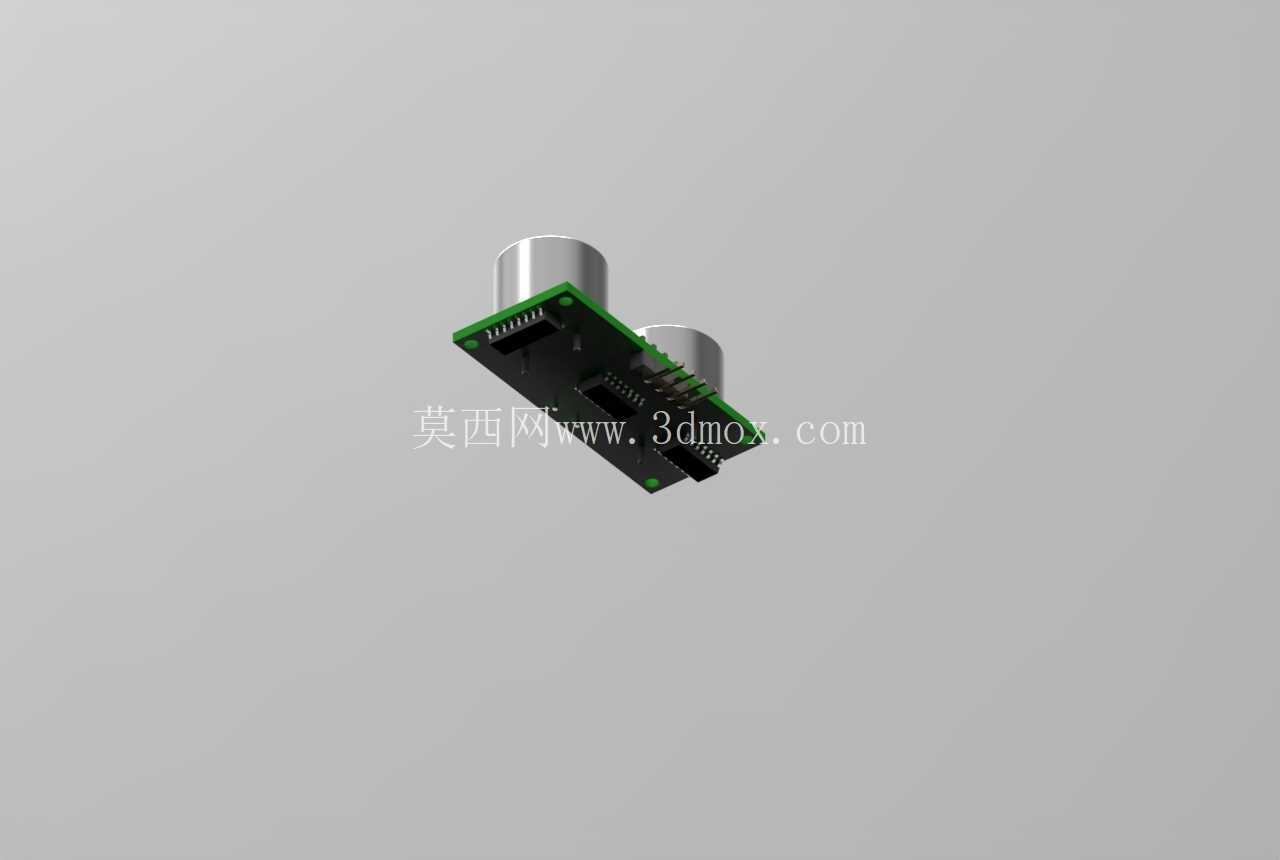

在安装边界的处理上，模型完整还原了PCB基板两端的两个圆形安装固定孔，孔位间距、孔径尺寸都与实物完全一致，工程师在设计配套安装支架或者设备外壳安装位时，可以直接调取模型的孔位数据进行配合设计，不需要反复核对实物尺寸。基板表面的小型贴片元器件布局也做了对应还原，包括板上的信号处理芯片、电阻电容等小型元件的位置与大致外形都有体现，能帮助设计人员评估模块与周边结构件的安全距离，避免出现元器件被结构件挤压、焊接点被外力破坏的问题。

从设计思路上，建模时优先保证安装配合尺寸的准确性，对于不影响装配的细微外观纹理做了适度简化，既保证模型能满足结构干涉检查、装配模拟的工程需求，也不会因为过于细碎的特征导致模型在装配体中占用过多运算资源。探头部分的建模重点关注了声波发射面的朝向角度，两个探头的中心轴线保持平行且垂直于PCB基板平面，这一特征还原能帮助工程师在做结构设计时，准确计算传感器的探测范围，避免因为外壳遮挡、安装角度倾斜导致的探测盲区变大、测距数据失真等问题。在实际项目应用中，很多新手设计人员容易忽略模块的安装高度要求，将模块紧贴设备外壳内壁安装，导致探头的声波发射路径被外壳边缘遮挡，出现近距离测距失效的问题，借助这个三维模型，设计人员可以在软件中模拟不同安装高度下的声波覆盖范围，提前调整安装位置，优化外壳的开孔尺寸与位置，让探头的声波发射与接收路径完全无遮挡，保证测距性能稳定。另外，模块背面的焊接点高度也在模型中有所体现，能提醒设计人员在模块背面预留足够的安全间隙，避免焊接点与金属结构件接触造成短路，提升整体设备的电气可靠性。
