Holybro飞控与Jetson算力集成载板结构

在无人机机载计算与飞控系统集成的实际工程场景中，这类集成载板的核心价值在于解决两套独立核心系统的物理安装、电气互联与结构兼容问题，避免多模块零散堆叠带来的布线杂乱、安装空间冗余、振动可靠性差等实际工程痛点。从实际作业场景来看，不管是行业级测绘无人机、自主巡检无人机还是小型无人作业平台，都需要同时搭载飞控系统完成飞行姿态稳定、航线执行、动力输出控制，同时搭载高算力边缘计算模块完成实时视觉识别、点云处理、自主避障、任务载荷调度等复杂运算，两套系统如果采用独立安装的方式，不仅需要额外设计转接支架，还会因为多组供电线、通信线的外露拉扯，在无人机高频振动的作业环境下出现接插件松脱、信号干扰等问题，这类集成载板就是针对这类痛点做的一体化结构设计。

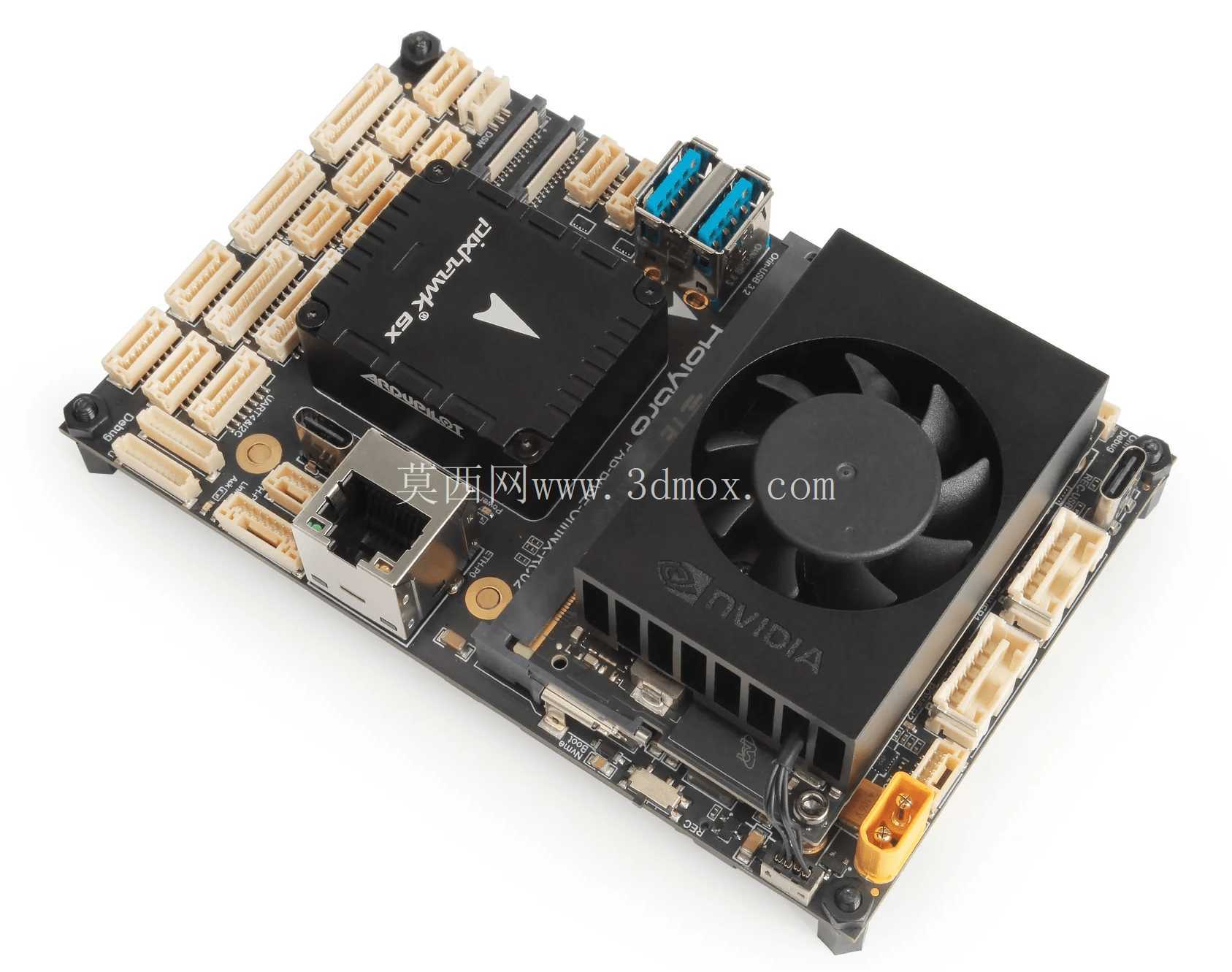

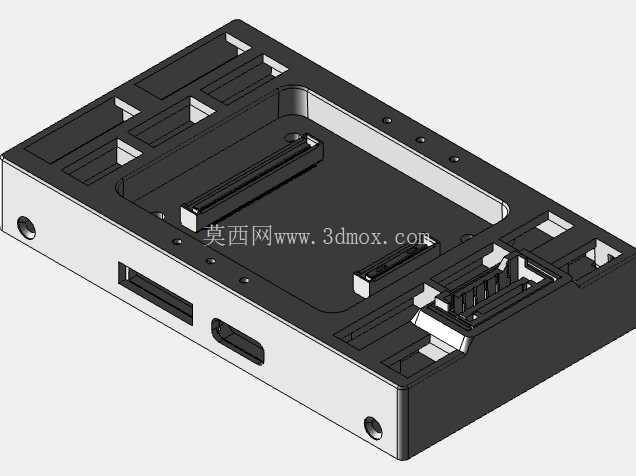

从功能特性上看，这块载板首先做了两套核心模块的安装位兼容设计，板上预留的飞控安装位完全匹配Pixhawk系列飞控的安装孔位与接插件排布，不需要额外做转接件就可以直接将飞控模块固定在载板上，接插件位置完全对齐，避免飞控接线时出现线缆弯折应力；另一侧的算力模块安装位同时兼容Jetson Orin NX与Orin Nano两种核心板的固定孔距与金手指接口，不需要更换载板就可以根据实际任务的算力需求选配不同规格的算力核心板，大幅降低多场景适配的结构改造成本。电气互联层面，板载集成了UART、CAN总线与以太网交换链路，直接实现飞控与算力模块之间的通信直连，不需要外接额外的转接模块，飞控输出的飞行状态数据可以直接通过板载链路传输到算力模块，算力模块解算出来的航线调整、动作指令也可以直接回传给飞控执行，整套通信链路都做了板载走线，减少外接导线带来的信号衰减与干扰问题。除此之外，板上还预留了2个支持WiFi/蓝牙功能的M.2接口位，以及NVMe SSD存储模块的安装位，可以直接扩展无线通信能力与本地大容量存储，满足测绘场景下大量点云、影像数据的本地存储需求，不需要外接存储模块。

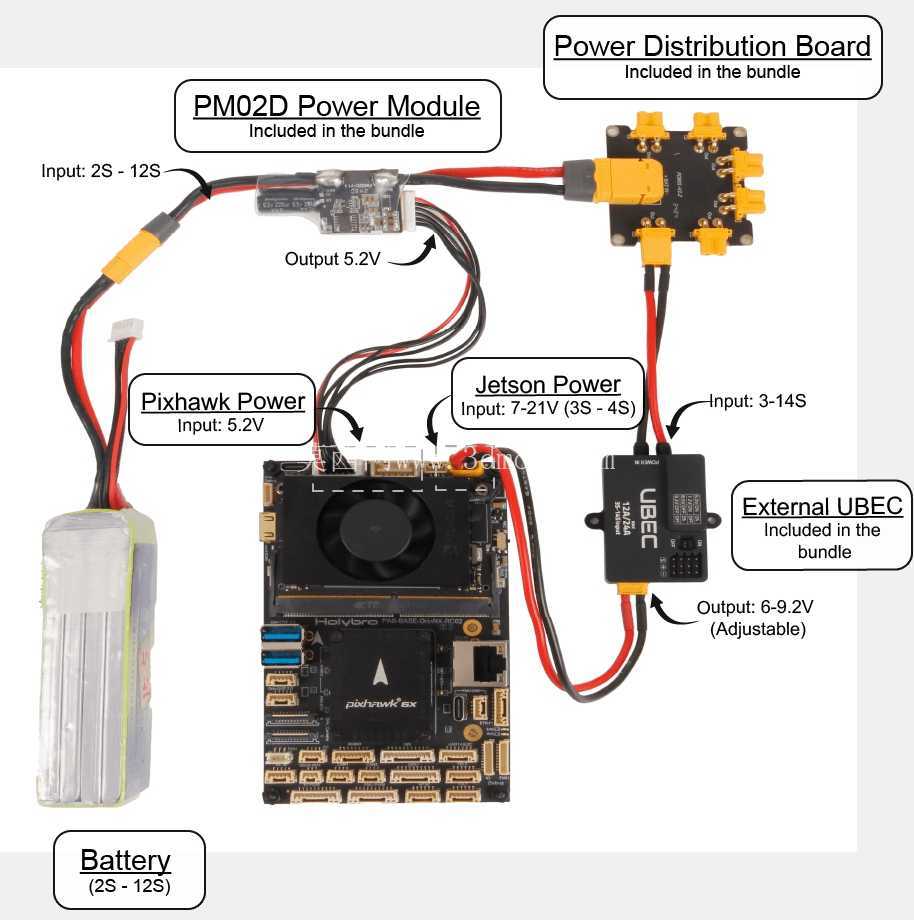

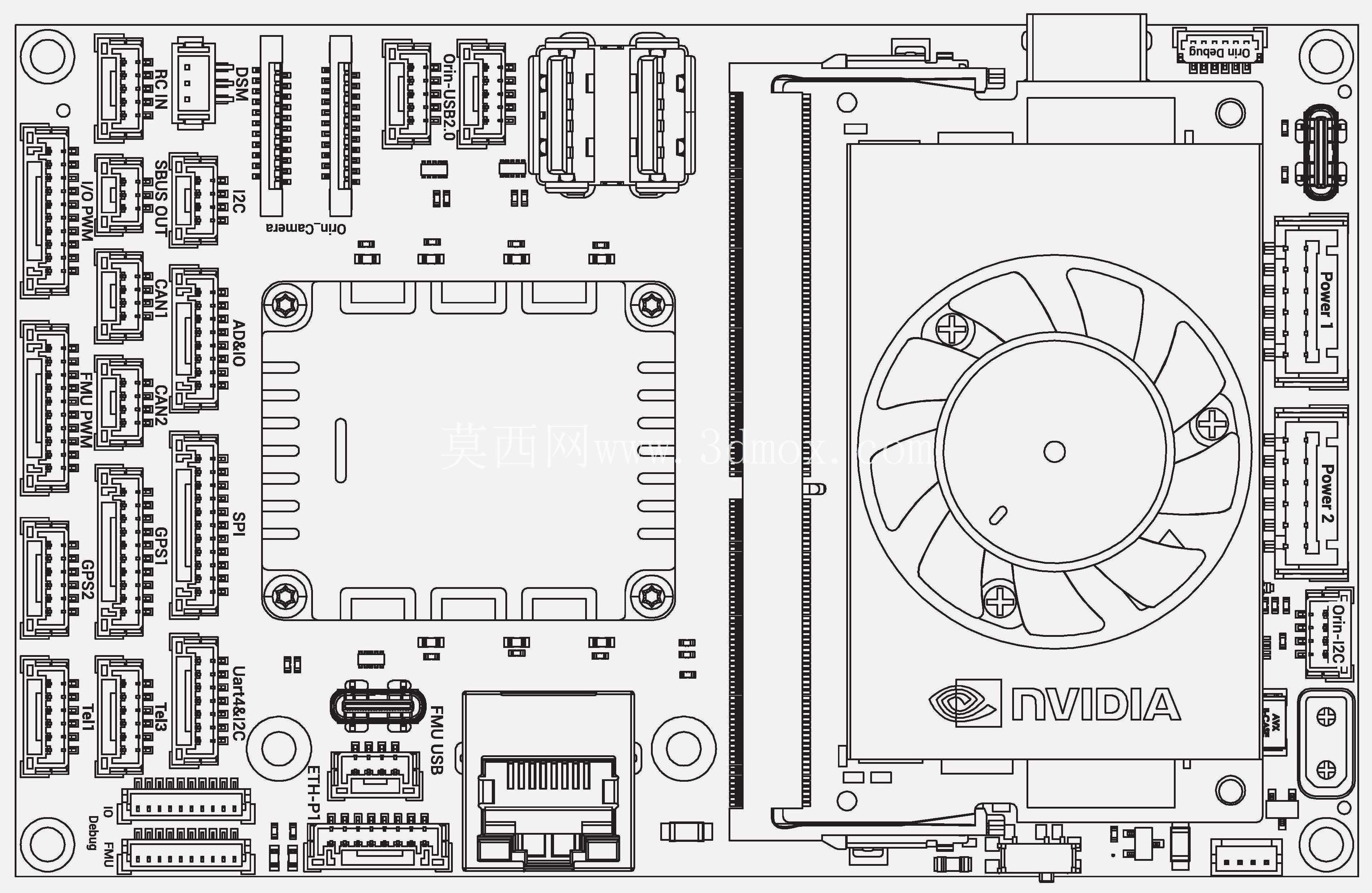

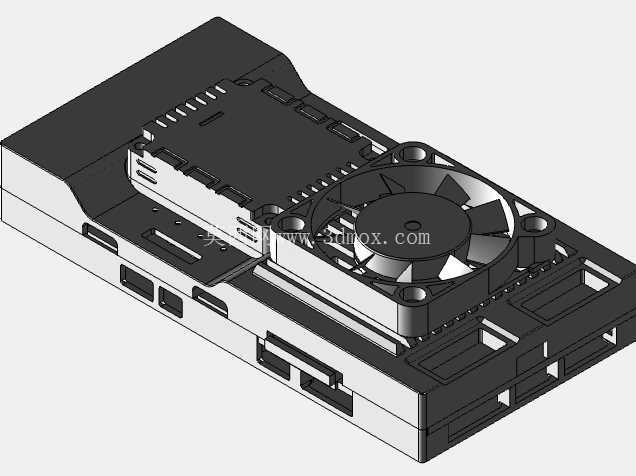

从设计思路上看，整块载板的元器件排布完全围绕机载场景的振动与散热需求做优化，算力模块自带的散热风扇安装位与核心板发热区域完全对齐，风扇出风口避开板上的接插件与飞控安装区域，避免风扇带出的热量直接吹向飞控模块导致飞控传感器温漂；所有外接接插件都排布在载板的外侧边缘，包括电源输入接口、USB接口、CAN总线接口、PWM输出接口等，当载板安装到无人机机身内部时，所有外接线缆都可以从机身侧壁对应的开孔直接引出，不需要在板上做绕线，减少线缆占用的机身内部空间。电源输入接口采用大电流镀金接插件，满足飞控、算力模块、外接存储、无线模块同时工作的大电流供电需求，接插件的焊接位置做了加固焊盘设计，应对无人机起降、机动过程中的高频振动，避免接插件脱焊。

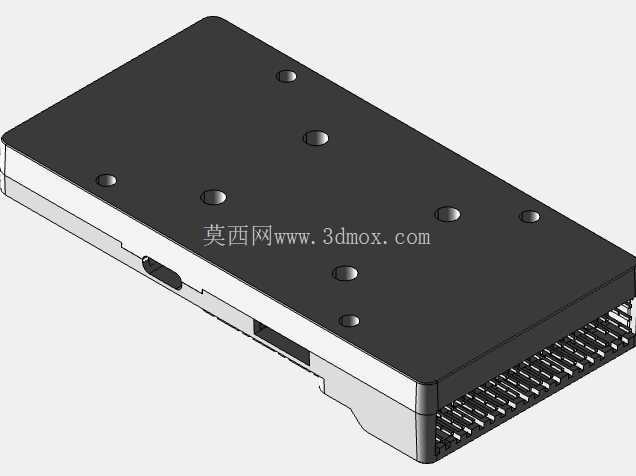

从安装边界与尺寸配合来看，载板的整体外形尺寸完全匹配主流行业级无人机的中心舱安装空间，安装孔位采用通用的孔距排布，可以直接固定在无人机中心板的预装螺柱上，不需要额外打孔改装。飞控模块安装后的顶面高度与算力模块散热风扇的顶面高度保持齐平，整个载板加核心模块的总厚度控制在极小的范围内，不会突出到无人机机臂的安装平面以上，避免影响机臂折叠或者上层载荷的安装。所有侧方接插件的插口端面都与载板边缘齐平，插头插入后不会超出载板的轮廓边界，不会和机身侧壁产生结构干涉。板上的预留扩展接口位置都做了安装空间预留，即使插满M.2模块与NVMe存储模块，各个模块之间也不会出现堆叠干涉，每个模块的周围都预留了足够的散热间隙，避免高负载工作时热量堆积。

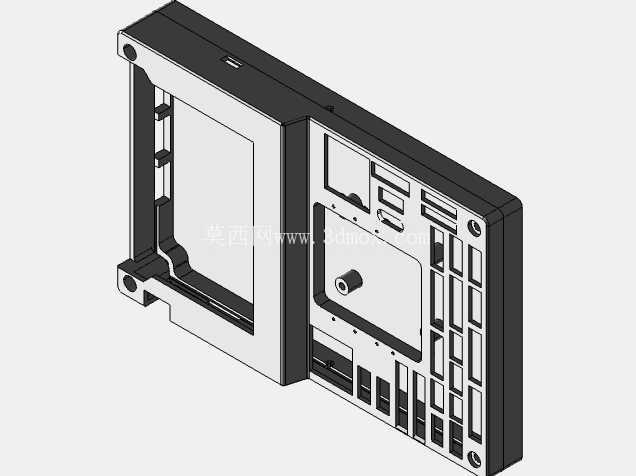

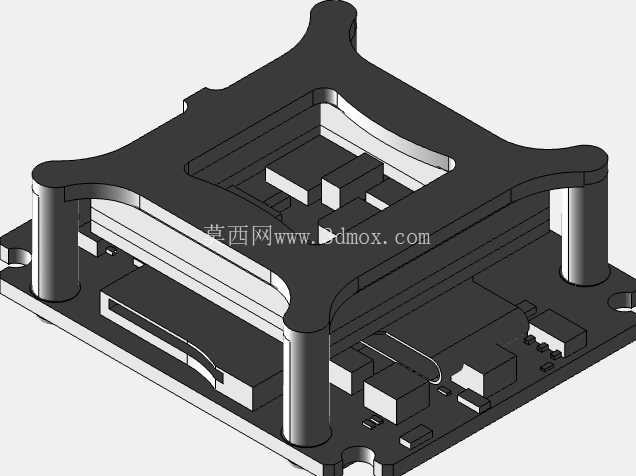

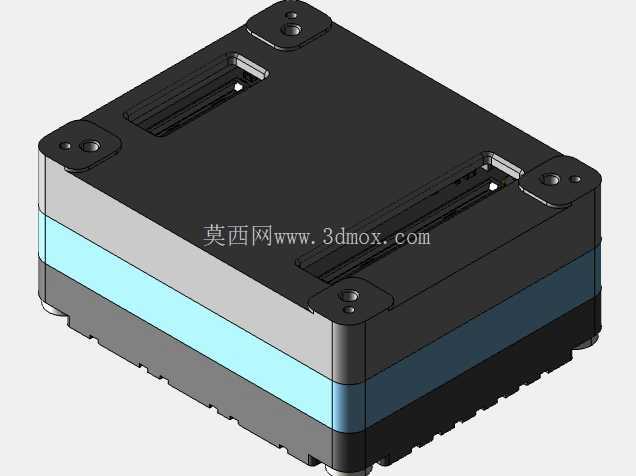

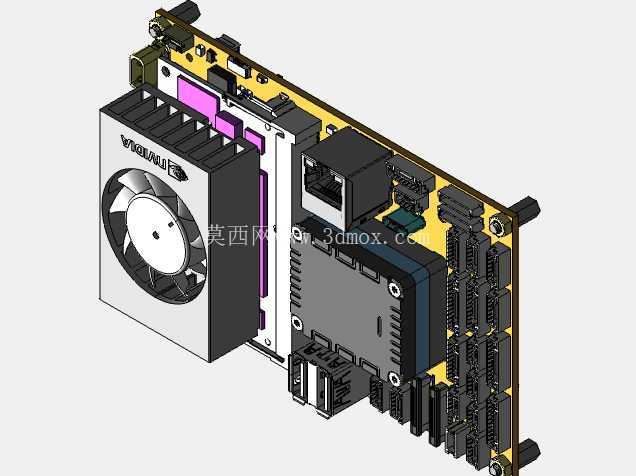

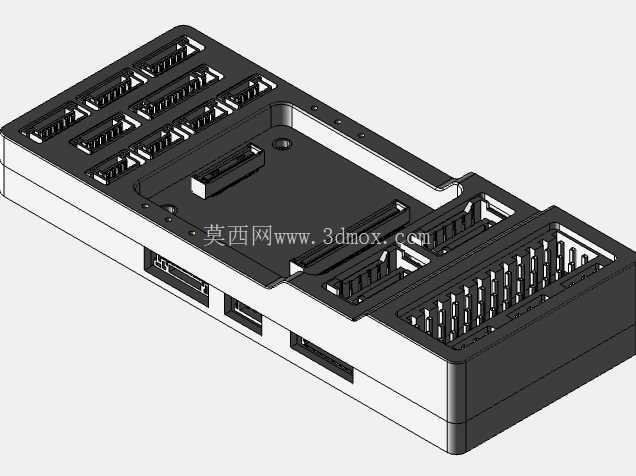

在实际选型与结构适配过程中，这类集成载板的三维结构数据可以直接导入无人机整机的装配模型中，做整机的干涉检查、布线规划与安装支架设计，不需要手动测绘载板尺寸，能够大幅缩短机载系统集成的结构设计周期，也能提前验证载板与机身结构、电池、载荷模块之间的位置配合关系，避免实际装机时出现尺寸不匹配、装配件干涉的问题。
