微型安全数码存储卡三维结构设计

项目分类:通讯工具类 发布时间:2026-01-20 ID:1126967
  • 微型安全数码存储卡三维结构设计
  • 微型安全数码存储卡三维结构设计
  • 微型安全数码存储卡三维结构设计
  • 微型安全数码存储卡三维结构设计
  • 微型安全数码存储卡三维结构设计
  • 微型安全数码存储卡三维结构设计
  • 微型安全数码存储卡三维结构设计
  • 微型安全数码存储卡三维结构设计

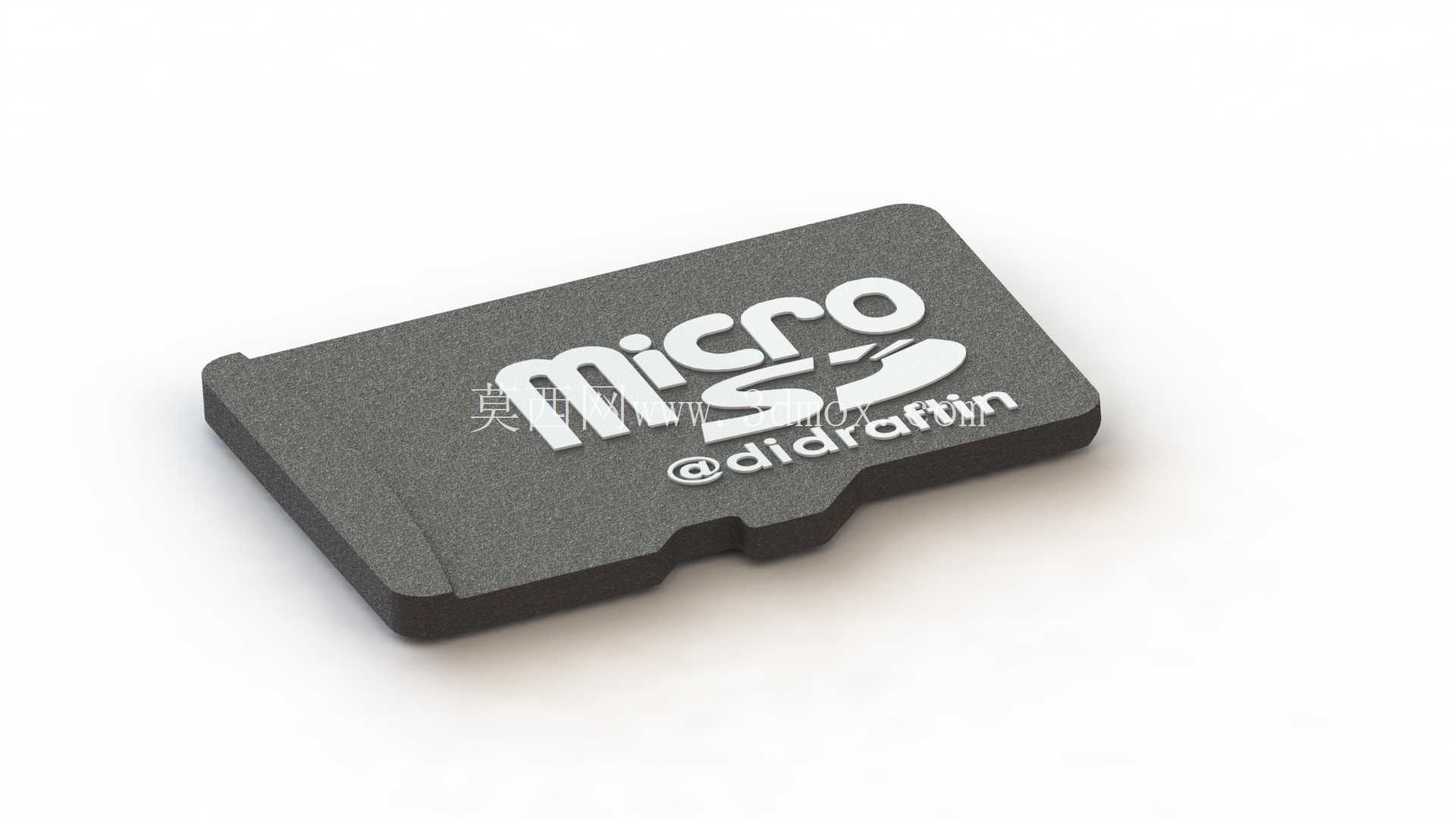

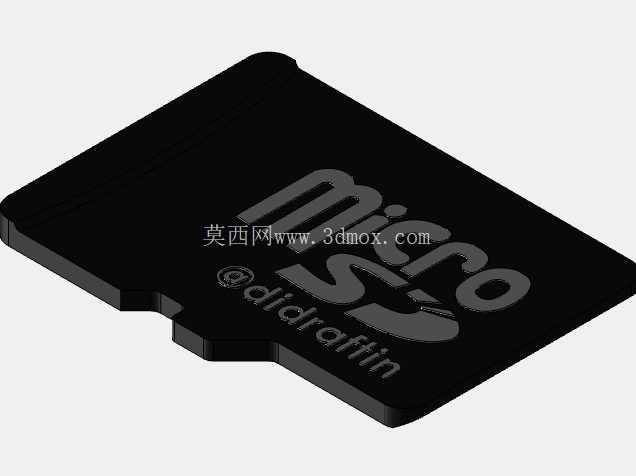

  做这个三维模型的时候,最先要对齐的就是行业通用的外形公差规范,整体轮廓要严格匹配标准卡的切角定位特征,那个斜切角不是随便做的造型,是防呆设计的核心,能避免用户插卡时方向装反损坏卡槽触点,卡身的厚度、长宽尺寸都要控制在标准公差范围内,不然要么插不进标准卡槽,要么插进去之后松旷导致接触不良。卡身的外壳部分做了细微的磨砂纹理建模,不是为了视觉效果好看,实际量产的时候这个纹理是为了增加插拔时的摩擦力,用户用指尖取卡的时候不容易打滑,同时外壳边缘做了0.1mm级的圆角过渡,避免插拔的时候刮伤卡槽内部的塑胶导向结构。在做便携数码设备的结构适配设计时,microSD这类微型存储介质的尺寸边界是必须卡死的参数,毕竟这类卡的应用场景覆盖了从消费级数码产品到工业嵌入式设备的大量领域——运动相机要靠它存储高码率视频素材,无人机飞控系统要靠它记录飞行日志与航拍数据,工业采集终端要靠它缓存现场采集的传感数据,就连老式功能机、便携播放器也依赖它扩展存储容量,只要是对空间占用有严苛要求的嵌入式存储场景,几乎都能看到它的身影。

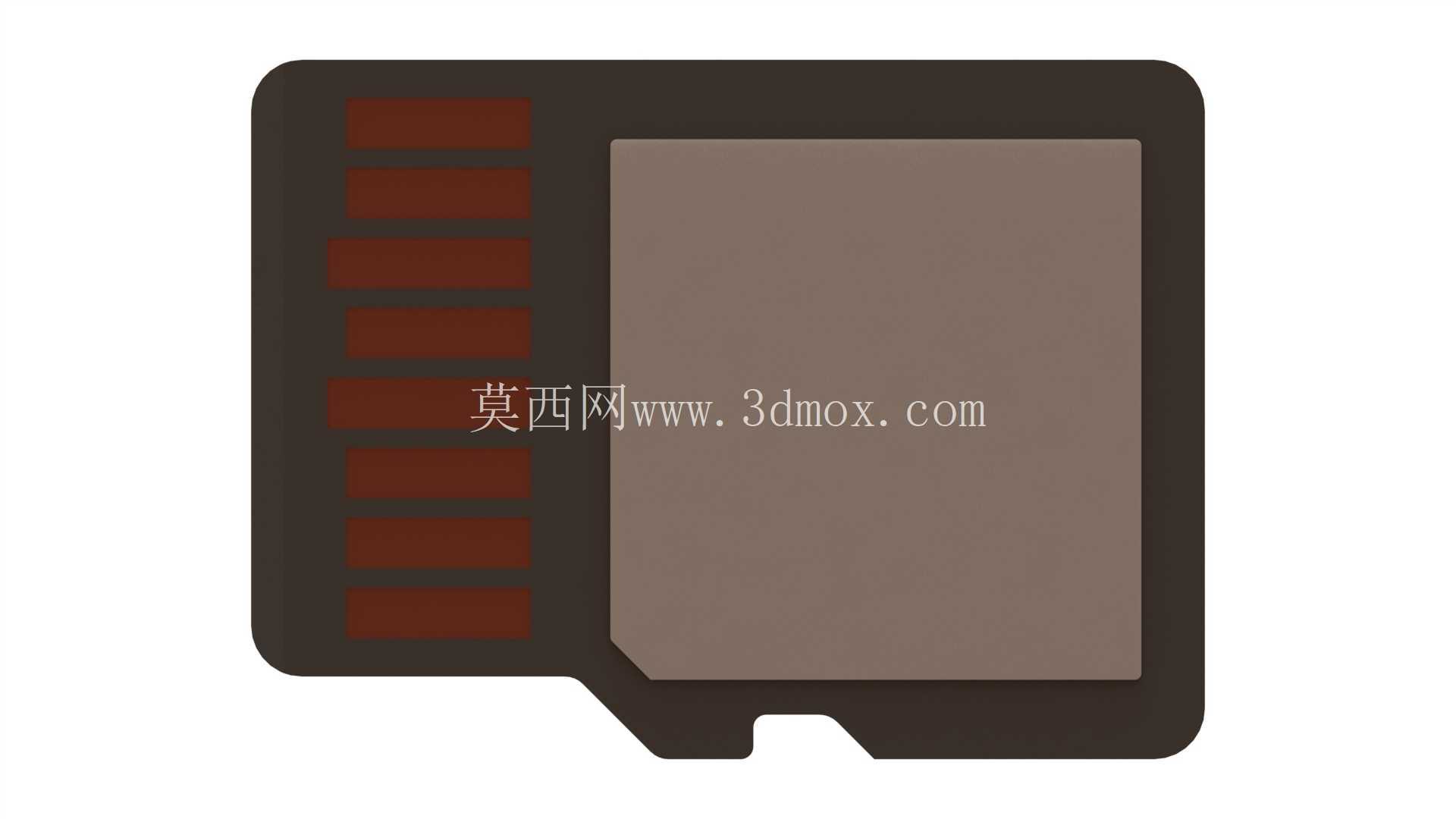

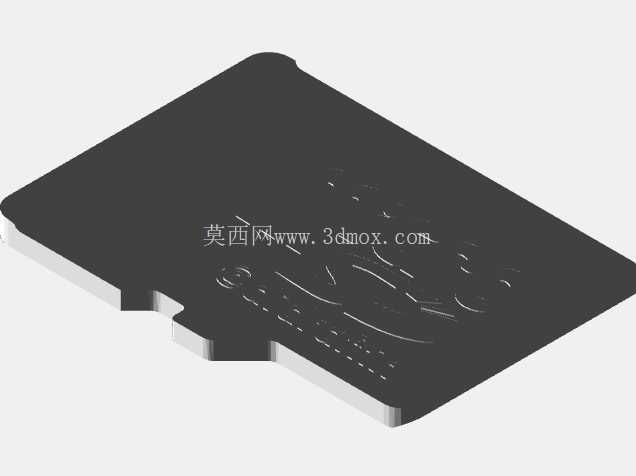

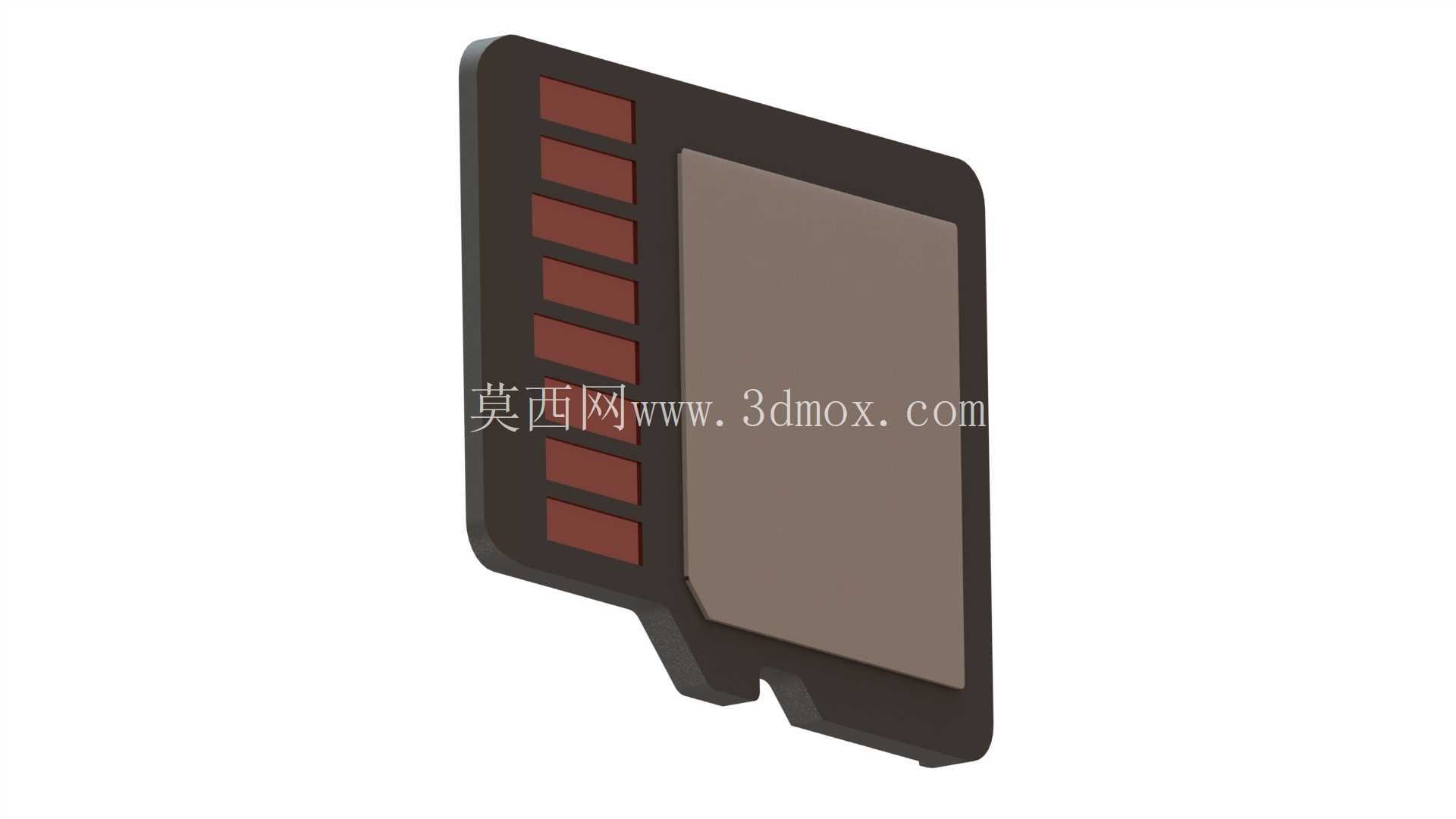

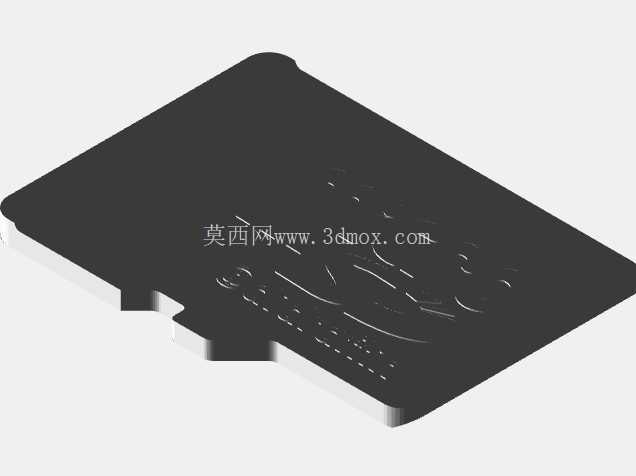

  触点区域的建模要对应标准的金手指排布位置,每个触点的宽度、间距都要和通用协议的定义对齐,做结构干涉检查的时候,要确保卡身插入标准卡槽后,触点区域和卡座弹片的压缩量在合理区间,压缩量太大容易导致弹片疲劳失效,压缩量太小又会出现接触不良、数据传输中断的问题。很多新手建模的时候容易忽略卡身侧面的拔模角度,实际量产的存储卡外壳是注塑成型的,侧壁必须做符合注塑工艺要求的拔模斜度,不然脱模的时候会出现侧壁拉伤、毛边超差的问题,模型里把这个工艺细节也做了还原,同时卡身尾部的缺口特征也完全对齐标准,这个缺口是卡座锁止结构的卡位,卡插入到位之后,卡座的锁止弹片会卡进这个缺口里,避免设备受震动的时候存储卡松脱弹出。

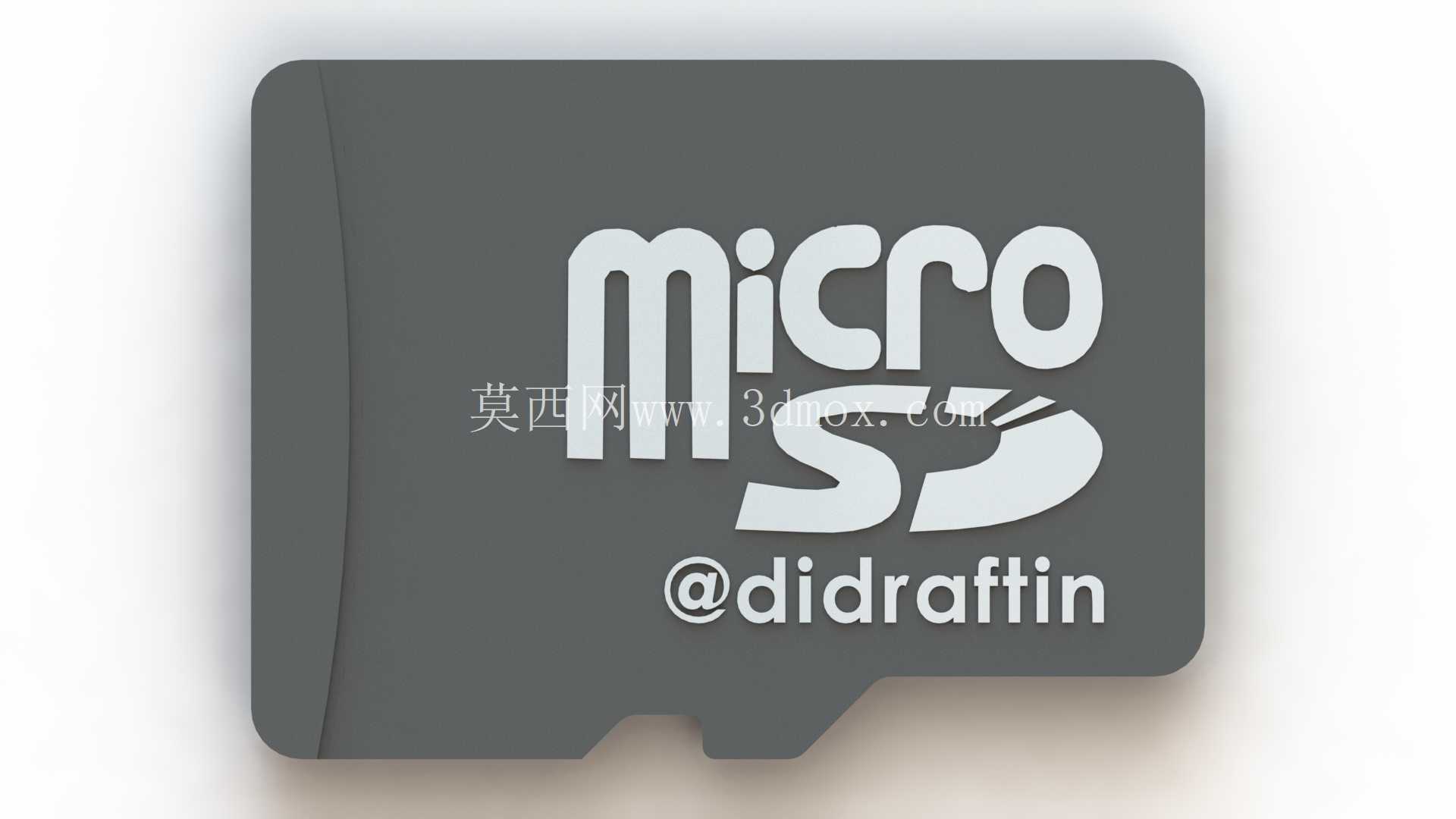

  从实际应用的选型角度来说,这类微型存储介质的三维模型,主要是给数码产品结构工程师做卡槽位置的堆叠设计用的,在做整机布局的时候,需要提前预留卡的插拔空间,还要考虑卡座周边的结构强度,不能因为卡的插拔力导致周边PCB板变形,同时还要预留足够的避让空间,避免卡身和周边的电池、屏蔽罩、结构筋位产生干涉。建模的时候特意把卡身的标识区域做了平整化处理,实际量产中这个区域是丝印容量、速率等级、品牌标识的位置,平整度要满足丝印工艺的要求,不能有凹凸结构导致丝印模糊。

  另外卡身的整体圆角处理也不是统一半径,靠近插拔导向端的圆角半径更大,是为了插入的时候能顺利顺着卡槽的导向斜面滑入,不需要用户刻意对准位置,靠近尾部的圆角半径更小,是为了保证锁止缺口的结构强度,不会因为多次插拔导致尾部开裂。做结构验证的时候,还要模拟卡身插入过程的运动轨迹,确保整个插拔行程里,卡身和卡槽周边的结构没有硬干涉,插拔力的曲线符合通用使用习惯,不会出现插入过松或者过紧的问题。很多消费类数码产品的结构设计里,microSD卡槽经常和SIM卡槽做在同一个卡托结构里,这时候对卡的厚度公差要求就更高,模型里的厚度尺寸严格控制在标准范围内,能适配这类复合卡托的设计需求,不会出现卡托插不进机身或者卡装在托里晃动的问题。从材料选型的角度,实际产品的外壳一般用耐磨损、抗形变的工程塑料,模型里的壁厚也按照实际量产的1.2mm均匀壁厚做了设计,避免注塑的时候出现缩痕、翘曲的问题,内部的芯片封装区域也预留了足够的空间,能容纳标准尺寸的闪存芯片与控制芯片,不会出现外壳和内部芯片干涉的情况。
