小型履带滑移装载机概念结构设计方案

这款小型履带式滑移作业设备，核心适配狭窄空间内的散料转运、场地整平、小型土方作业场景，在市政管网抢修、室内拆除清运、园林苗圃整地、小型仓储散料堆垛这类常规大中型工程机械无法进入的作业场景中，能凭借极小的转向半径完成灵活作业。不同于轮式滑移设备，履带式行走机构的接地比压控制在更低区间，可在泥泞、松软铺装甚至未硬化的临时作业面稳定行走，不会出现轮式设备常见的陷车、打滑问题，对作业地面的破坏程度也远低于轮式机型，适合在已完成基础铺装的小区改造、厂房内部作业场景使用。

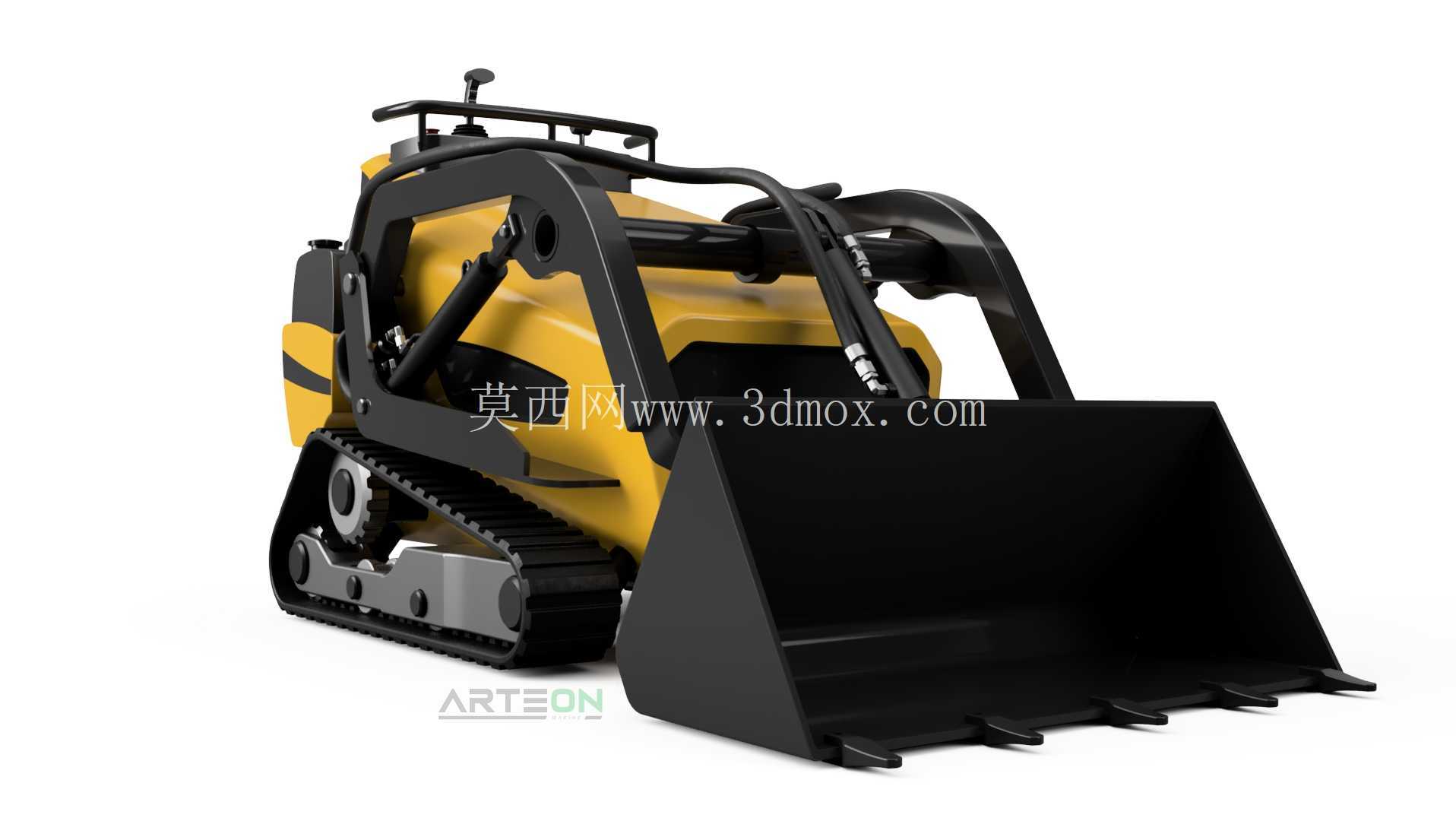

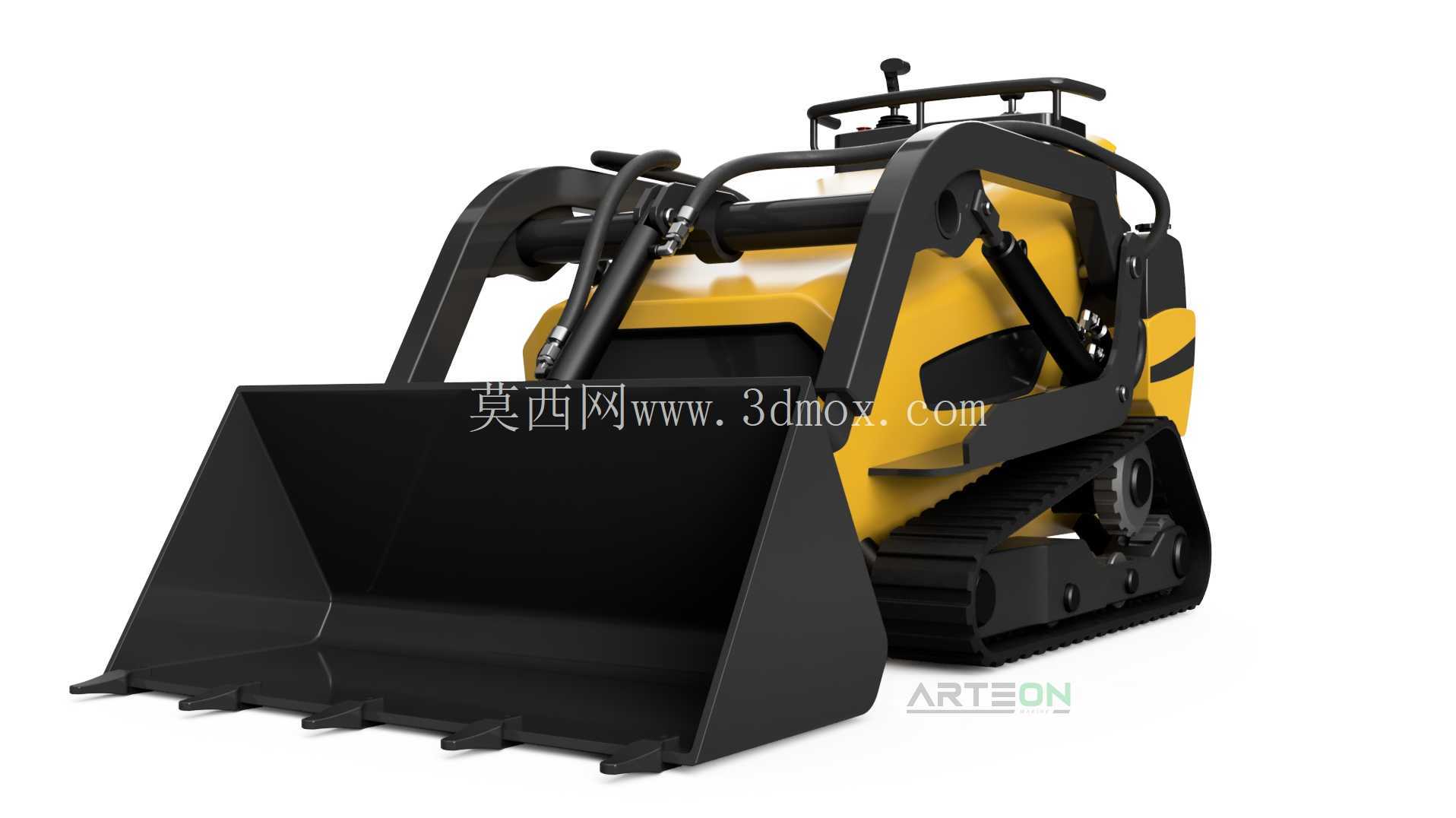

设备前端配置通用型铲斗作业属具，斗刃采用分段式耐磨齿结构，作业时可根据磨损情况单独更换斗齿，无需整体更换铲斗结构，降低后期维护成本。铲斗的举升、翻斗动作全部通过前置的双作用液压油缸驱动，油缸铰接点的位置经过反复校核，在保证最大举升高度满足常规散料装车需求的同时，也让铲斗在地面收斗时拥有足够的掘起力，可轻松铲取堆积的砂石、碎混凝土块、园林腐殖土等常见作业物料。动臂结构采用箱型焊接截面，在控制整体自重的前提下保证了结构刚度，重载举升时不会出现臂架侧向变形的问题。

整机的动力舱布置在设备后部，既可以通过后置重量平衡前端铲装作业时的偏载，也能让整机重心始终落在履带接地长度的中心区间，爬坡作业时的稳定性更有保障。行走系统采用左右履带独立驱动的形式，转向时通过两侧履带的差速甚至反向转动实现原地转向，这也是滑移类设备的核心特性，不需要额外设置转向桥结构，整机结构更紧凑，转向所需的空间仅等于自身整机长度，在宽度不足两米的狭窄巷道内也能完成调头操作。上部的防翻架采用一体化弯管焊接结构，在设备出现倾翻风险时可以为操作区域提供足够的安全防护空间，防翻架顶部预留了作业灯、警示装置的安装位，可根据不同作业场景拓展辅助配件。

从设计边界来看，整机宽度控制在1米以内，长度不含铲斗时不足1.8米，高度在防护架落下时可控制在1.3米以内，能够顺利通过常规的民用建筑门洞、电梯轿厢，可直接进入高层建筑内部完成建筑垃圾清运、装修物料转运作业。履带的张紧机构采用外置式调节设计，不需要拆解侧盖即可完成履带张紧度的调整，日常维护的操作空间充足。液压管路的布置全部沿动臂内侧走线，通过管卡分段固定，作业时不会因为臂架动作出现管路拉扯、磨损的问题，关键铰接点全部配置了密封式防尘衬套，可在多粉尘的作业环境下延长铰接销的使用寿命，减少日常打黄油维护的频次。

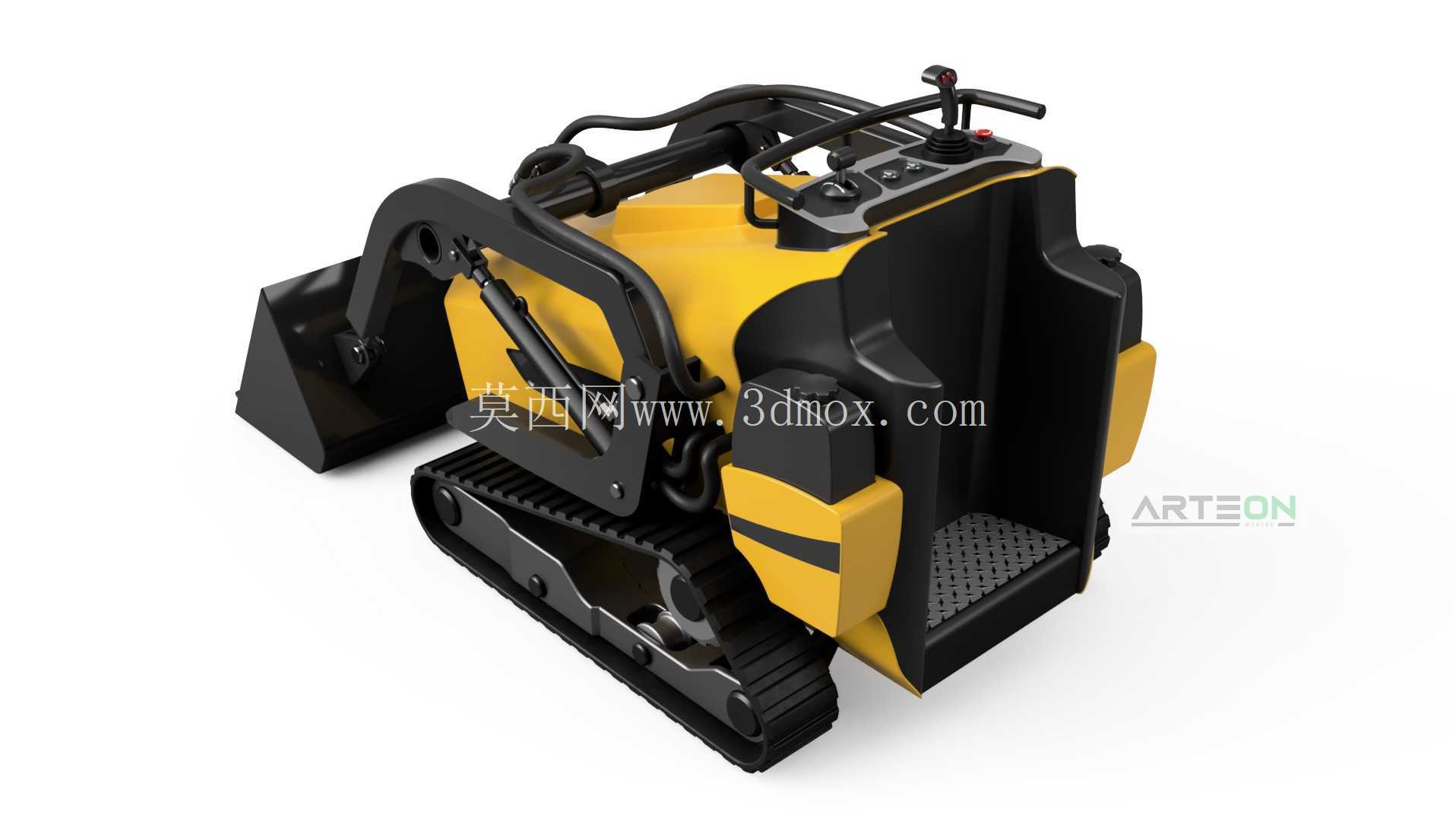

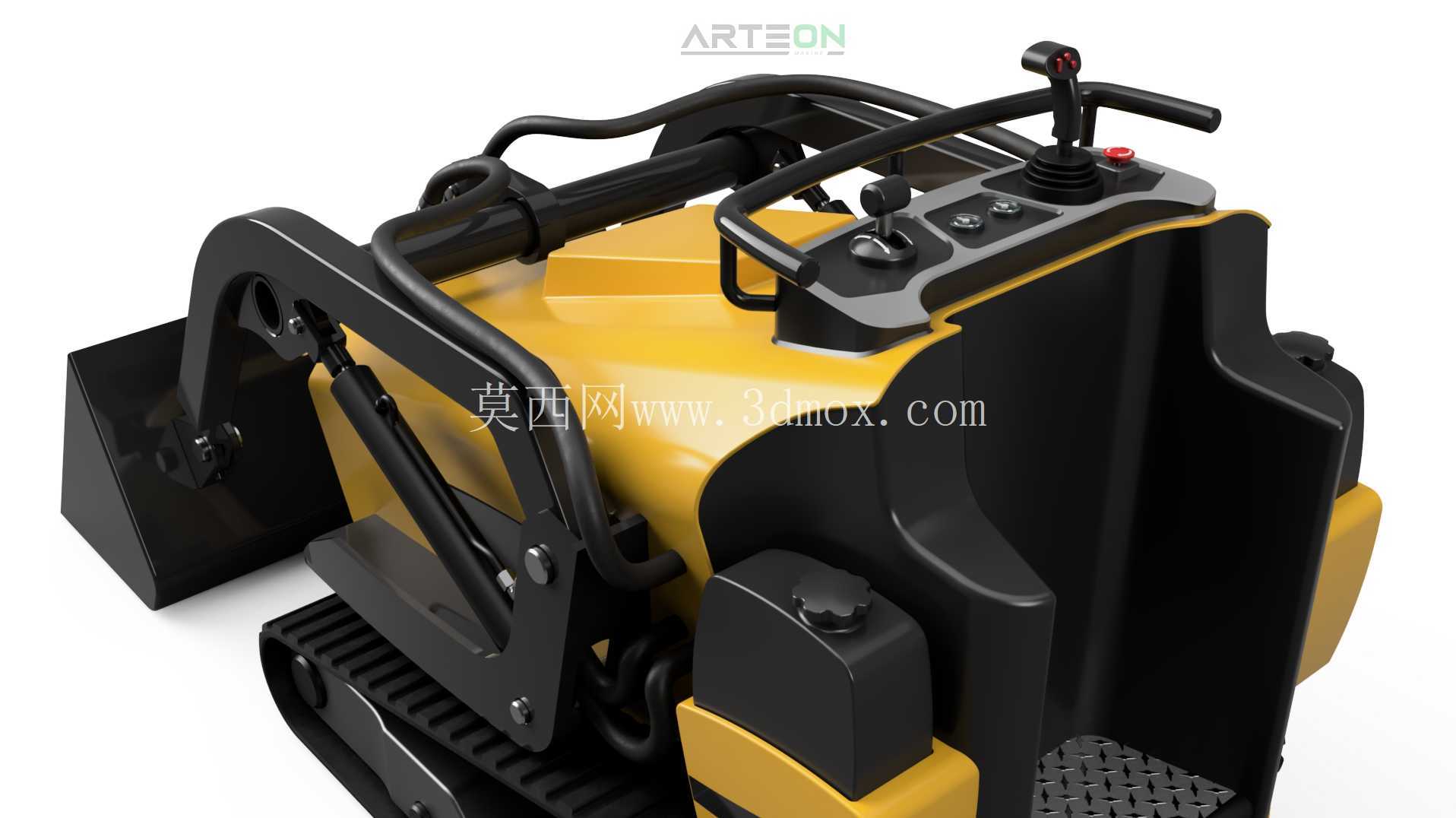

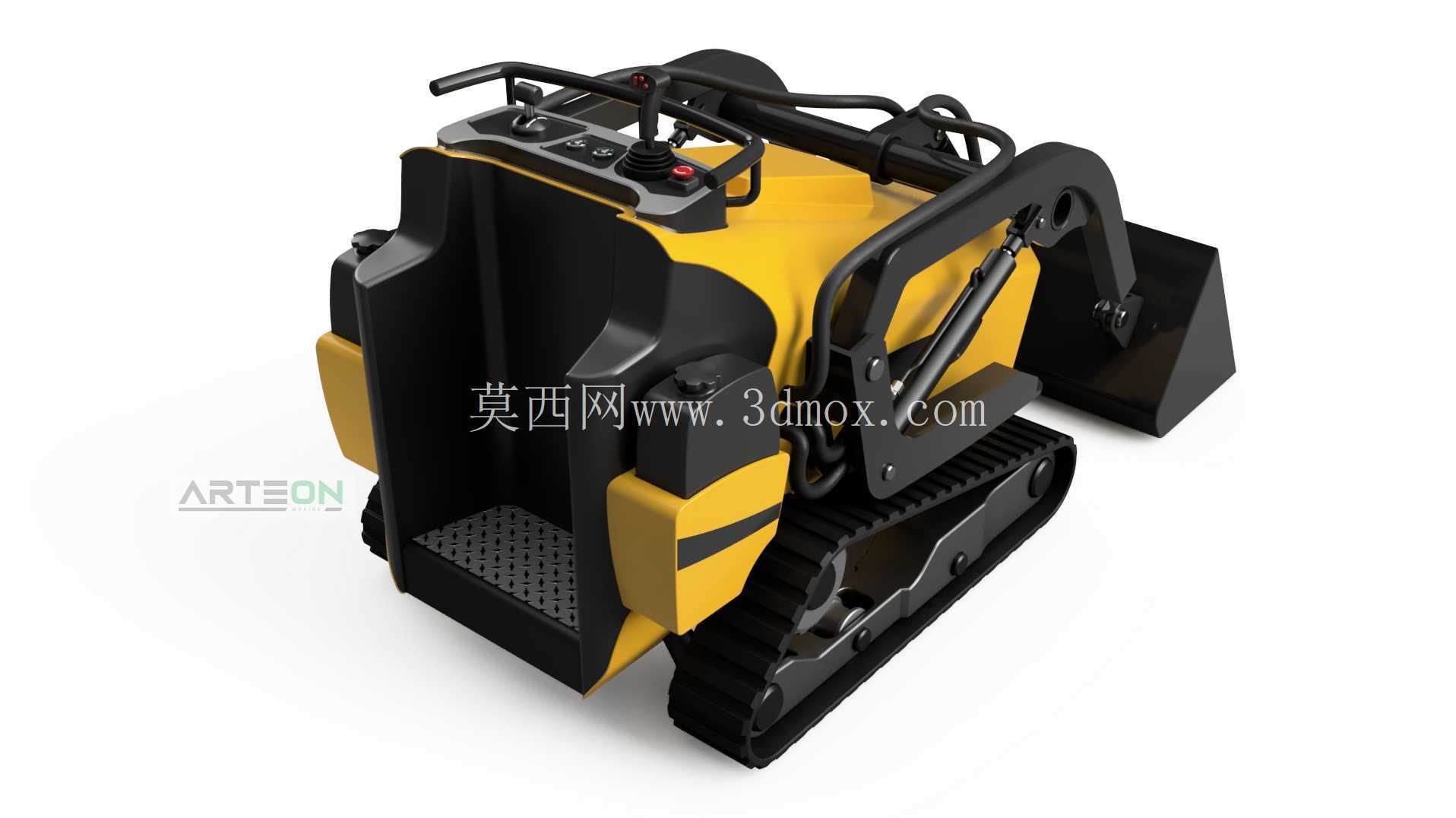

操作区域的布局充分考虑了长时间作业的人机工程，操作手柄的布置角度贴合手臂自然放置的姿态，脚踏位置预留了足够的脚部活动空间，不会出现操作时肢体磕碰结构件的问题。机身侧面预留了快换属具的液压接口，不需要拆解原有管路即可快速更换破碎锤、货叉、扫雪辊、开沟器等不同作业属具，单台设备可覆盖多类小型工程作业需求，提升设备的利用率。燃油箱与液压油箱采用一体化集成设计，布置在机身侧部，加油口位置距离地面高度合适，日常补加燃油、液压油时不需要攀爬机身，操作更便捷。整机的覆盖件采用大弧度冲压成型结构，既可以减少棱角处的磕碰掉漆问题，也能在设备出现小碰撞时通过板材变形吸收冲击能量，保护内部的动力、液压核心部件。
