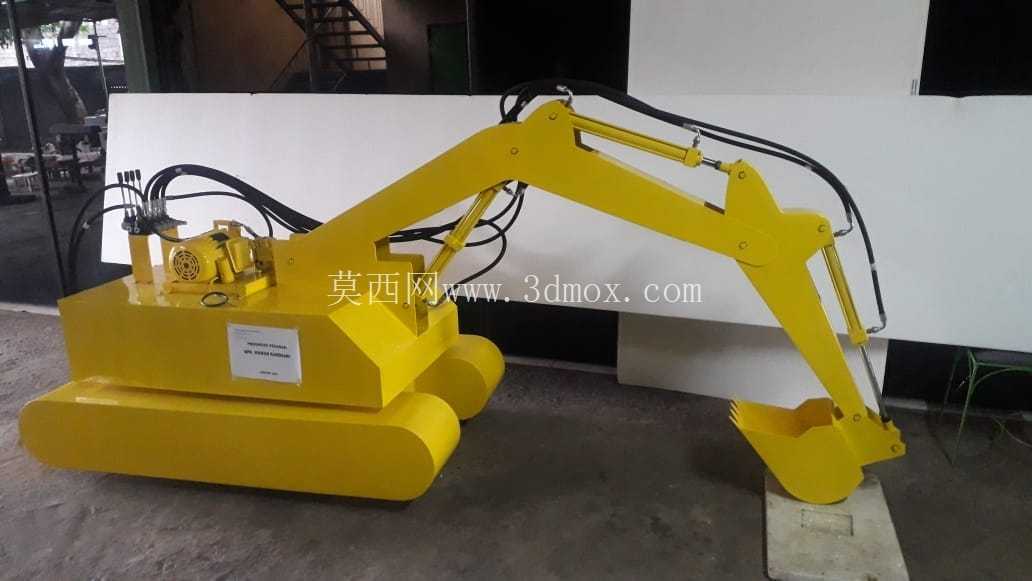

小型履带式液压挖掘设备概念结构设计

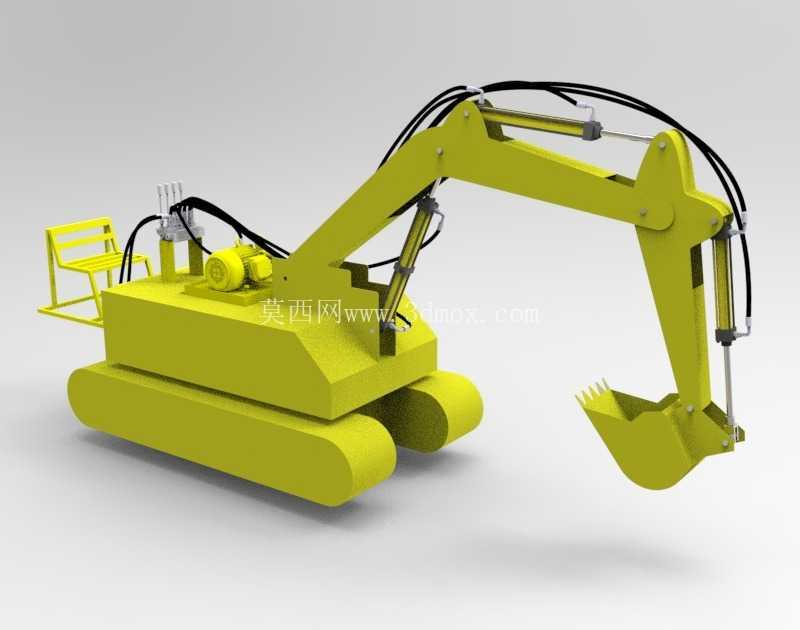

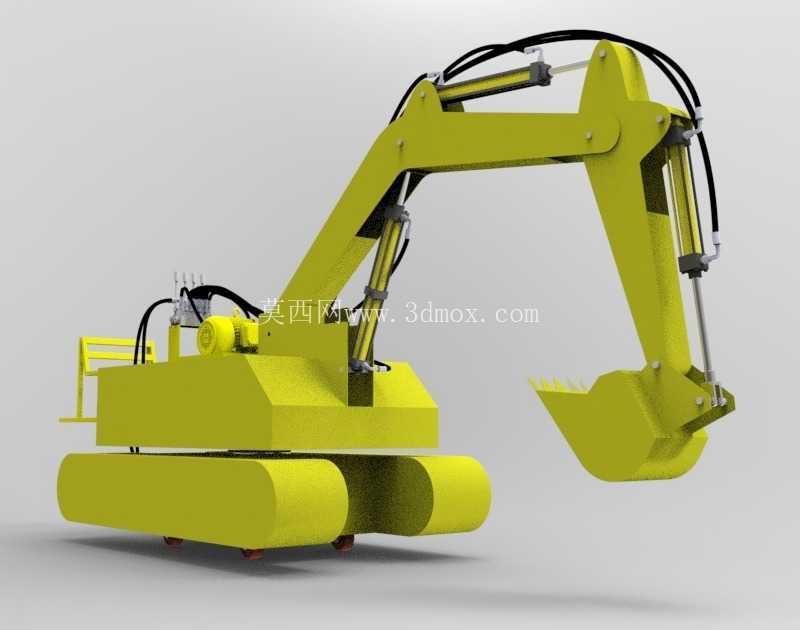

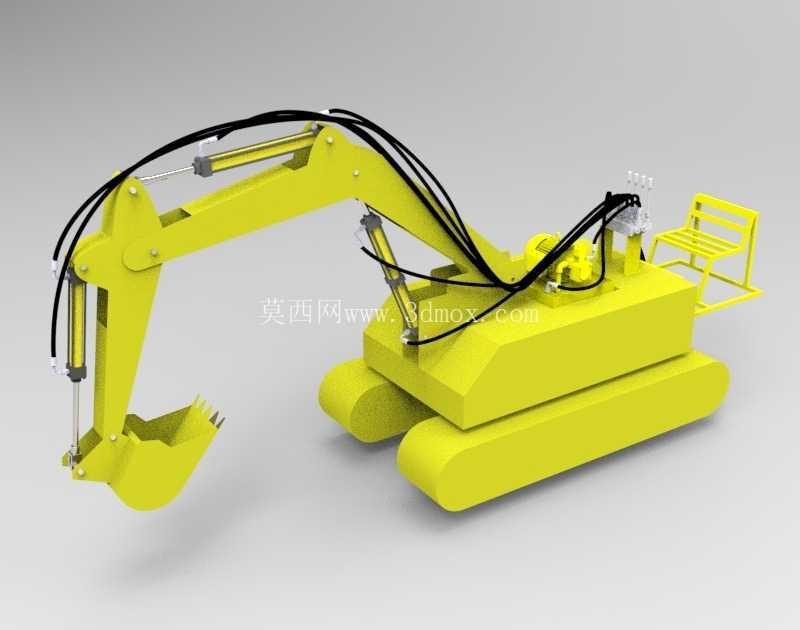

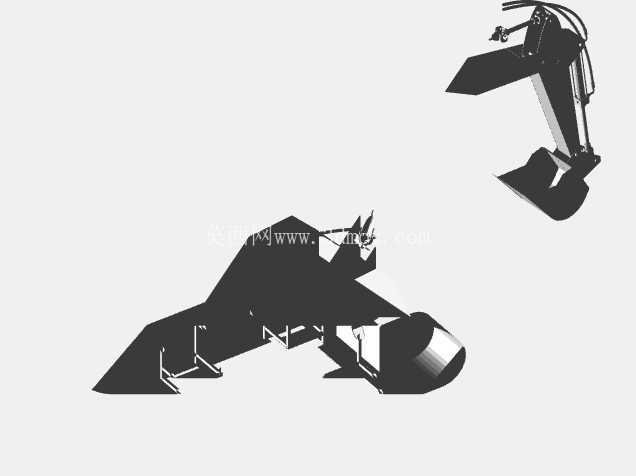

　　这款概念化小型挖掘设备的结构设计，首先围绕狭小作业空间的适配需求展开，区别于常规工程用大中型挖掘机，其整体轮廓做了紧凑化处理，履带行走机构采用短轴距布局，单侧履带的接地长度控制在适配狭窄通道通行的范围，整机宽度可满足厂区内部巷道、小型农田改造、庭院土方作业等场景的通行要求，不会出现常规设备在受限空间转场困难、作业半径覆盖不足的问题。从功能实现逻辑来看，设备的作业执行端完全依靠液压系统驱动，动臂、斗杆、铲斗的铰接位置均配置了独立的液压油缸，管路沿动臂上表面的固定卡扣排布，避免作业过程中管路与结构件发生剐蹭磨损，同时在油缸铰接点处预留了润滑脂加注通道，方便日常维护时的保养操作。

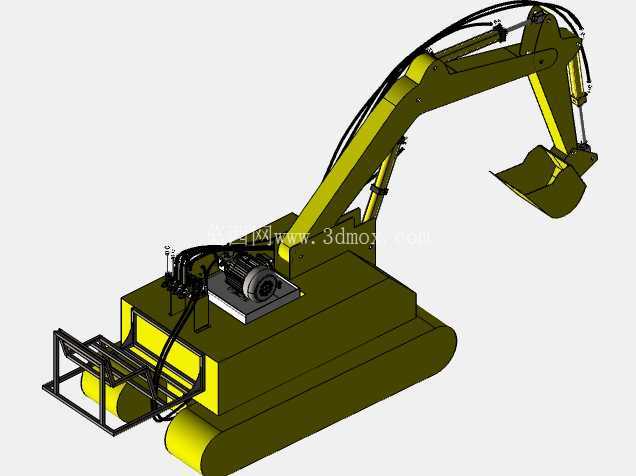

　　底盘部分采用一体式焊接箱体结构，上部预留了动力单元、液压泵站的安装位，尾部设置了简易的操作座椅区域，操作元件的排布符合人体工程学作业范围，操作人员坐立时可直接观察到铲斗的作业位置，无需额外加装大视野后视镜即可完成大部分近距离作业操作。设计过程中对各部件的运动干涉做了全行程校验，动臂举升到最高位置时，斗杆收折状态下不会与底盘上部的动力舱发生碰撞，铲斗下挖至最大深度时，履带前端的接地位置不会因为工作装置的重心偏移出现翘头，整机的重心始终落在履带接地的矩形支撑面内，保证不同作业姿态下的稳定性。

　　行走机构的驱动轮布置在履带后端，引导轮在前，支重轮沿履带梁等距分布，可承受作业时的偏载冲击，履带采用工程橡胶材质，在硬化路面行走时不会破坏地面铺装，同时具备足够的抓地力应对泥泞、松软土质的作业场景。工作装置的铰点位置经过多轮参数优化，在有限的整机尺寸下尽可能扩大了作业覆盖范围，最大挖掘半径可覆盖机身前部2倍机身长度的区域，最大卸载高度满足普通农用运输车、小型工程翻斗车的接料高度要求，不需要额外垫高设备即可完成土方装车作业。铲斗的斗型采用浅斗宽幅设计，适合松散沙土、碎石、建筑垃圾的铲装作业，斗齿采用可拆卸式结构，磨损后可单独更换，不需要整体更换铲斗结构，降低后期使用的维护成本。

　　液压管路的接头全部采用标准公制液压接头，和市面常规小型液压设备的配件通用，后期更换密封件、管路时不需要定制特殊规格配件。设备的动力单元安装位置预留了减震垫安装位，可降低发动机工作时传递到机身的振动，减少操作位的震动不适感，同时动力舱周边预留了散热通风通道，保证长时间连续作业时液压油温度不会超出正常工作范围。从安装边界来看，整机运输时可直接装载到小型货运车辆的货箱内，不需要额外拆解工作装置，转场时的固定绑扎点在底盘两侧预留了专用挂点，可快速用绑带完成固定。操作位的防护结构做了简化设计，在保证结构强度的前提下尽可能降低整机自重，避免对作业地面造成过大的接地比压，适合在承载力较低的松软地面、草坪区域作业，不会出现陷车、压坏地面植被的问题。各结构件的板材厚度根据受力仿真结果做了差异化设计，受力较大的动臂根部、斗杆铰接位置采用加厚板材焊接，非受力的盖板、护罩类部件采用薄钢板冲压成型，在保证整体结构强度满足作业负载要求的前提下，尽可能控制整机重量，降低行走和作业时的动力消耗。
