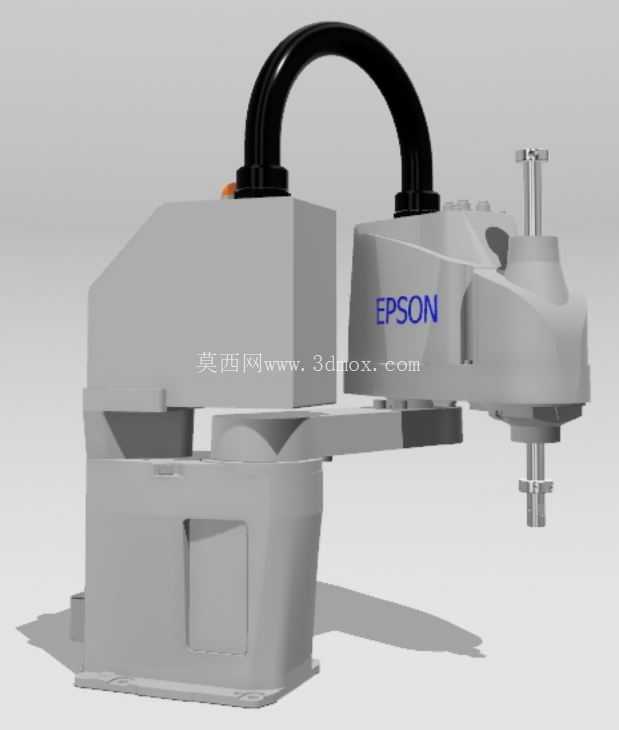

爱普生四轴SCARA水平关节工业机械臂

　　在3C电子组装、小零部件精密装配、轻量物料分拣搬运这类对节拍和重复定位精度有严苛要求的产线场景里，水平关节SCARA机器人一直是占比最高的自动化执行单元，这款四轴SCARA机械臂的结构设计完全贴合这类场景的实际使用需求。从结构布局来看，它采用经典的双平行关节串联结构，第一轴和第二轴负责水平平面内的回转定位，第三轴为垂直方向的直线运动轴，第四轴为末端法兰的旋转轴，这种结构天生具备水平方向高刚性、垂直方向灵活伸缩的特性，相比六轴关节机器人，在平面作业场景下的运动速度更快、重复定位精度更高，同时结构自重更轻，对安装基座的负载要求更低。这款机械臂的有效额定负载为3公斤，完全覆盖消费电子类小螺丝锁付、小型PCB板转运、精密元器件插装、小包装物料分拣这类常见工序的负载需求，不会出现负载冗余带来的成本浪费，也不会因为负载余量不足导致末端抖动、定位偏差的问题。臂展设计为400毫米，这个作业半径刚好适配大部分桌面式作业工位的布局范围，单台设备可以覆盖半径400毫米圆形区域内的2-4个工位，比如可以同时覆盖上料工位、加工工位、下料工位，不需要额外增加外部行走轴，大幅缩减工位布局的占地面积。

　　从安装边界来看，这款机械臂的基座采用方形落地安装结构，基座底部预留了标准的安装螺孔定位孔位，安装时只需要在设备台板上按照孔位尺寸加工对应的安装孔，使用螺栓紧固即可完成基座固定，不需要复杂的调平结构，基座自身的加工精度已经保证了关节回转轴的垂直度要求，现场安装调试的工作量很小。基座内部集成了伺服驱动单元和控制器接线端口，不需要额外外置庞大的电气控制柜，进一步节省了产线的安装空间，布线时只需要将动力线、编码器线、IO通讯线从基座侧面的预留走线槽接入即可，走线路径简洁，避免产线运行过程中线缆剐蹭、磨损的问题。

　　大臂和小臂采用轻量化的高强度铸铝材质，在保证结构刚性的前提下尽可能降低运动部件的自重，以此提升关节的运动响应速度，缩短加减速时间，提升产线的整体作业节拍。关节处采用高精度谐波减速器配合伺服电机，传动背隙极小，重复定位精度可以满足微米级的装配作业要求，长时间高速运行也不会出现精度衰减的问题。末端法兰采用标准的工业机械臂安装接口，可以快速适配夹爪、吸嘴、螺丝锁付模组、点胶阀等不同的工艺执行末端，不需要额外设计转接法兰，缩短末端工装的设计周期。机身侧面的走线采用高柔性的拖链管线，所有动力和信号线缆都集成在拖链内部，关节往复运动过程中线缆的弯曲半径一致，不会出现线缆弯折疲劳断裂的问题，大幅降低设备的后期维护成本。

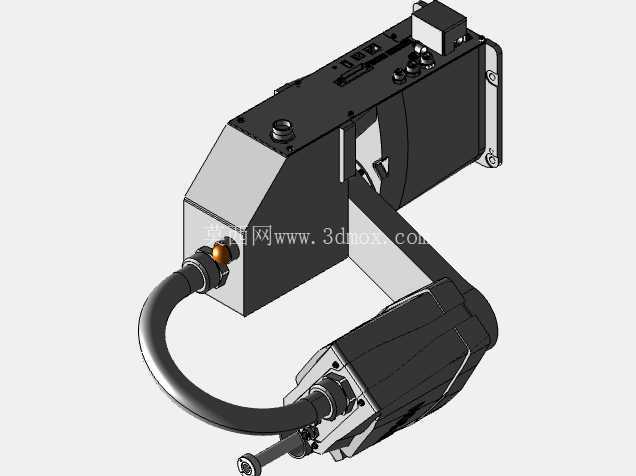

　　在实际产线布局时，这款机械臂可以直接安装在标准的铝型材工作台上，工作台高度通常设置在700-800毫米，匹配操作人员的站立作业高度，也可以根据产线需求倒挂安装在机架横梁上，进一步释放台面的作业空间，安装方式灵活。它的运动范围覆盖水平方向400毫米半径内的所有点位，垂直方向的行程可以满足常见的工件取放、装配的升降需求，末端旋转轴可以完成工件的姿态调整，满足不同工序的作业角度要求。在结构设计细节上，关节处的密封结构可以阻挡生产现场的粉尘、少量切削液进入关节内部，适配电子组装、轻量机加工上下料、包装分拣等不同的车间环境，不需要额外增加防尘防护外罩。机身整体采用哑光工业涂装，不会在视觉检测工位产生反光干扰，适配带视觉定位的作业场景。从三维建模的角度来看，这款模型完整还原了机械臂的所有外部结构特征，包括基座的安装孔位、关节的运动限位结构、末端法兰的接口尺寸、外部管线的走向，在做产线布局仿真、干涉检查的时候，可以直接导入模型使用，准确验证机械臂运动过程中与周边工装、设备的安全距离，提前规避现场安装时出现的运动干涉问题，减少现场调试的整改工作量。建模时对关节的运动副做了合理的简化，保留了实际的运动范围参数，做运动仿真的时候可以直接设置各轴的运动参数，模拟实际的作业路径，验证节拍是否满足产线设计要求。
