小型直流电磁继电器结构三维设计

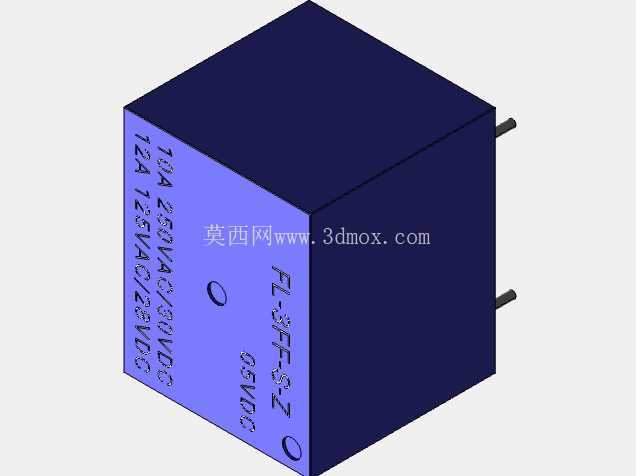

　　这款小型直流电磁继电器，是低压控制回路里极为常用的通断执行元件，在DIY电子模块、小型工控板、智能家居控制板、通讯设备信号切换回路里都有极高的出镜率，核心作用是用小电流控制信号去驱动大电流负载回路的通断，既能实现控制回路与负载回路的电气隔离，也能解决主控芯片IO口驱动能力不足无法直接带动负载的问题，避免负载端的浪涌、反电动势反向冲击主控电路。从结构设计来看，整体采用方正的塑封外壳结构，外壳选用阻燃PBT材质注塑成型，表面丝印清晰标注线圈驱动电压、触点额定载流参数与型号标识，方便生产组装、后期运维时快速识别元件参数，不会出现错装混装的问题。

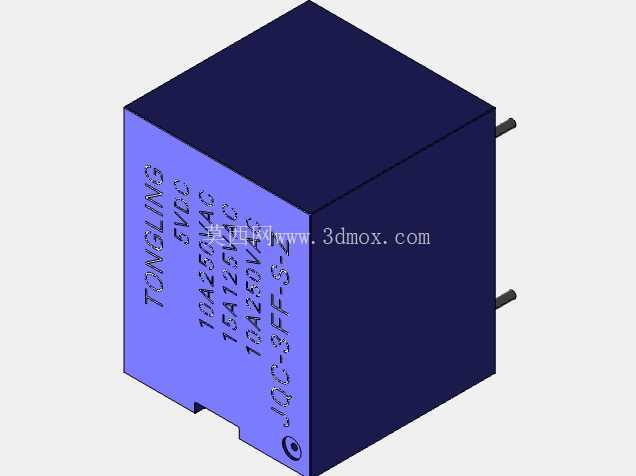

　　外壳顶部预留的小型卡扣结构，是生产环节封装时的扣合定位结构，不需要额外打胶就能实现上下壳的紧密扣合，既提升组装效率，也能在元件出现故障时方便拆解检修，同时塑封外壳可以隔绝日常使用中的灰尘、潮气侵入内部电磁机构，避免触点氧化、线圈受潮短路的问题，提升元件在复杂工况下的运行稳定性。引脚采用直插式设计，一共五根引脚，其中两根为线圈供电引脚，另外三根为一组转换触点的公共端、常开端、常闭端，引脚间距符合行业通用的2.54mm排距标准，既可以直接插装在PCB板上进行波峰焊焊接，也可以搭配对应的继电器底座使用，适配不同的安装场景。

　　安装边界上，元件整体外形方正，没有外凸的异形结构，在PCB布局时可以紧密贴板放置，占用的板面空间极小，引脚伸出外壳底部的长度经过精准核算，既保证焊接时引脚能穿过PCB焊盘有足够的吃锡量，也不会因为引脚过长导致焊盘背面突出过多，影响PCB板在设备外壳内的安装间隙。内部结构设计上，线圈缠绕在铁芯外侧，通电后产生电磁吸力带动衔铁动作，从而实现触点的吸合与断开，触点采用银合金材质，既保证导通时的接触电阻足够小，避免大电流通过时触点发热严重，也能提升触点的抗电弧烧蚀能力，延长元件的带载使用寿命。

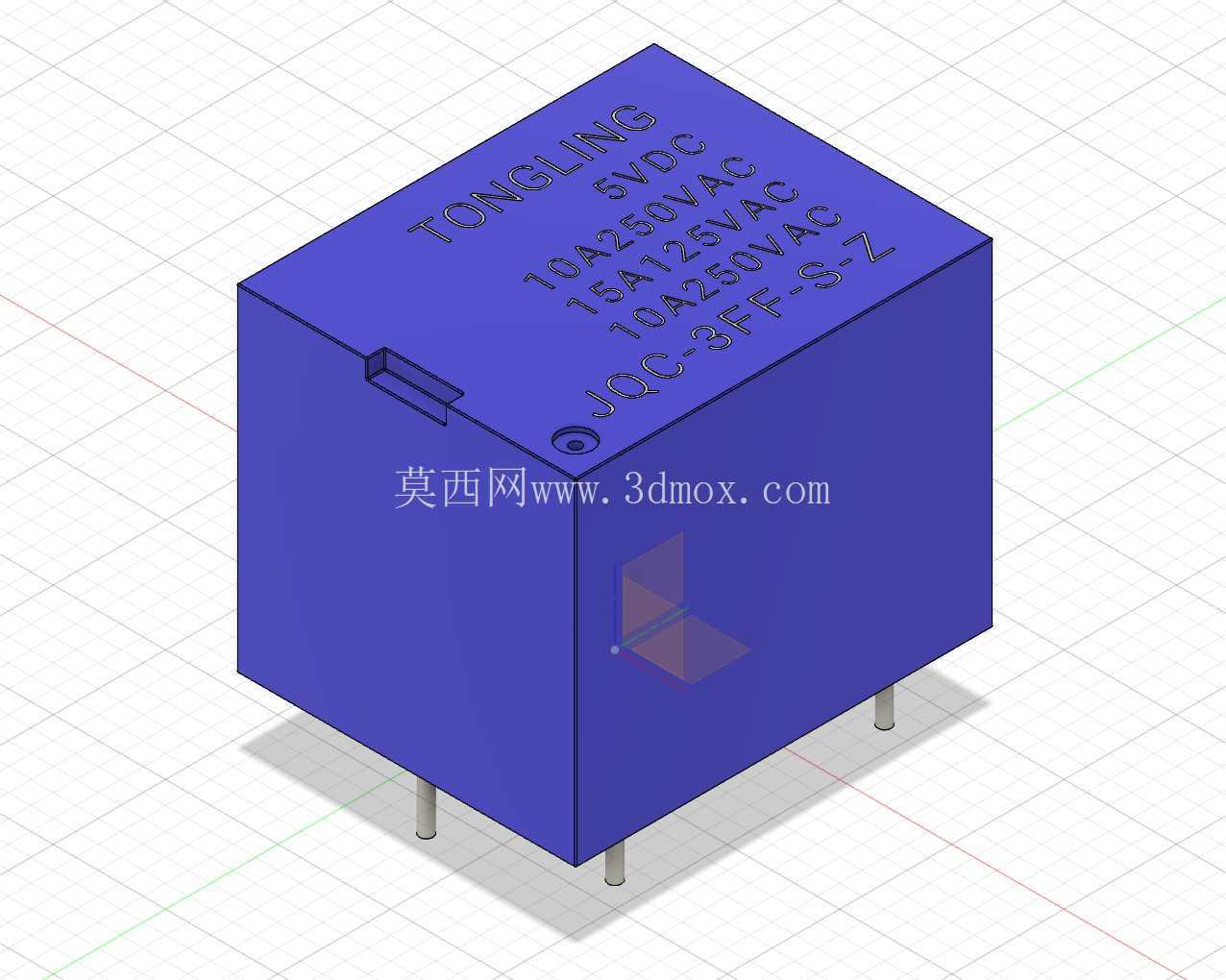

　　在实际选型应用时，需要重点匹配线圈的额定驱动电压，确保控制回路输出的电压与线圈额定值一致，避免电压不足导致触点吸合不牢、接触电阻过大发热，或是电压过高导致线圈过热烧毁；同时要根据负载的类型、额定电流、冲击电流大小选择对应触点容量的型号，容性负载、感性负载启动时的冲击电流往往是额定工作电流的数倍，选型时需要预留足够的余量，避免触点接通瞬间被浪涌电流烧蚀粘连。在三维建模过程中，对外壳的丝印标识、卡扣位置、引脚直径与伸出长度、触点内部的动作行程都做了1:1的还原，既可以用于PCB布局时的元件占位干涉检查，也可以用于DIY模块的结构装配验证，确保设计的PCB板、模块外壳与继电器的安装尺寸完全匹配，不会出现装不上、间隙不足的问题。这类小型继电器因为体积小、驱动功耗低、触点带载能力足够，在很多小型电子设备里都替代了传统的大体积开关元件，不需要人工手动操作，就能通过弱电信号自动控制负载的通断，是自动化控制、电子制作领域不可或缺的基础控制元件。建模时也充分考虑了元件的实际公差范围，外壳尺寸、引脚位置的公差都控制在行业通用的元件公差带内，确保导出的模型用于结构设计时，不会因为模型尺寸与实物偏差过大导致生产组装时出现干涉问题。
