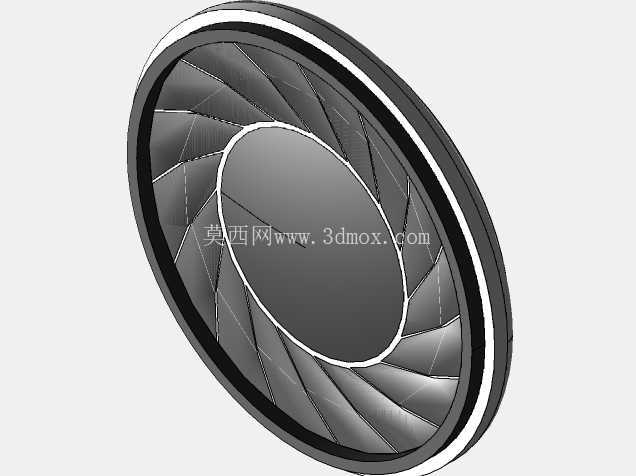

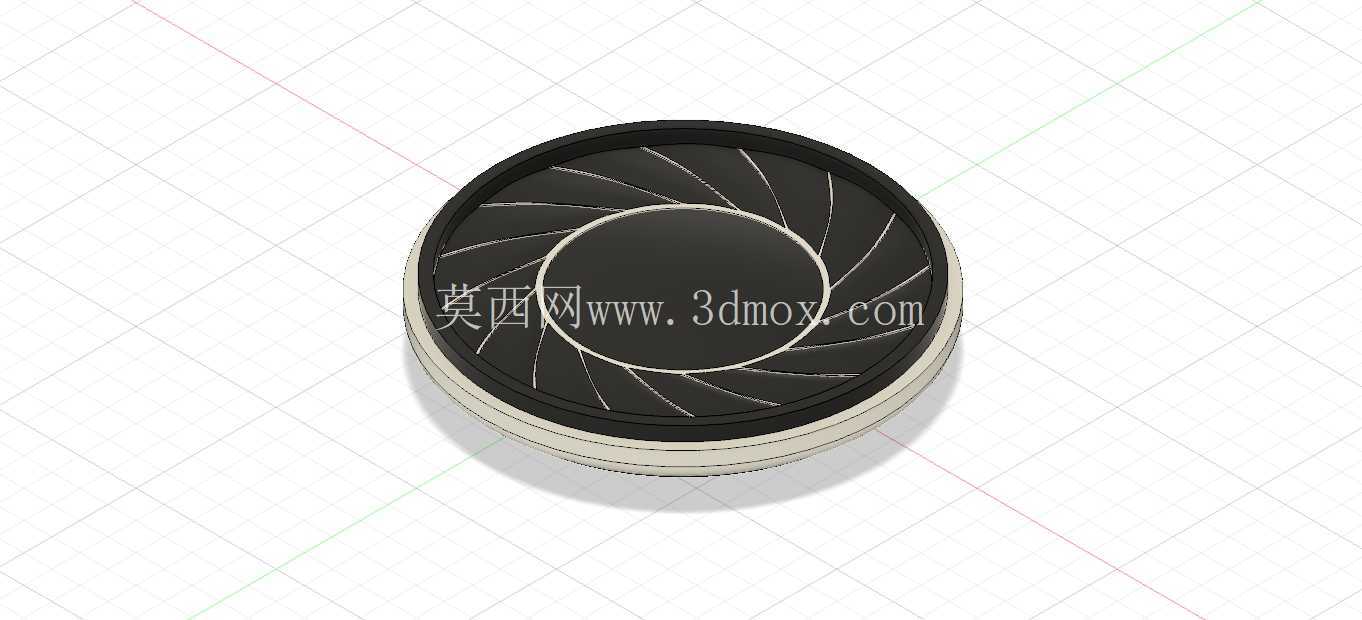

直径36毫米圆形迷你扬声器结构设计

　　这款直径36毫米的圆形迷你扬声器，是面向便携音频场景开发的小型电声换能部件，日常可嵌入各类紧凑型消费电子、便携穿戴设备、小型桌面外设中承担音频输出功能，常见应用覆盖随身蓝牙音频终端、智能穿戴提示单元、桌面小型扩音模块、嵌入式设备报警发声单元等场景，在有限的安装空间内实现稳定的中低频音频回放，满足小体积设备的发声需求。从结构设计层面看，整体采用同轴圆形堆叠布局，最外侧为环形安装固定边，可通过点胶、卡扣或者微型压圈的方式固定在设备壳体的预留安装位上，安装边界控制在直径38毫米的圆形区域内，整体轴向厚度控制在8毫米以内，不会占用过多设备内部的堆叠空间，适配各类薄型化、小型化终端的内部布局要求。

　　振膜部分采用放射状辐条式加强筋设计，这种结构并非装饰性纹路，而是在薄型振膜基材上通过结构补强提升振膜刚性，避免小功率驱动下振膜出现分割振动，降低回放过程中的失真度，同时放射状的纹路可以引导振膜做轴向活塞运动，在36毫米的有效振动直径下，兼顾低频下潜能力与中高频的响应平顺度。振膜外侧的环形压边采用阶梯式限位结构，装配时可以直接卡在壳体的预留台阶上，不需要额外设计定位治具，产线装配时可以快速对位，减少组装过程中的偏位风险，压边与壳体接触的位置预留0.2毫米的密封胶槽，点胶后可以实现振膜前腔与后腔的声学密封，避免声短路影响低频回放效果。

　　磁路部分采用内置式环形磁钢结构，磁钢外径控制在20毫米以内，居中布置在振膜后方，磁间隙控制在0.3毫米，既可以保证音圈在运动过程中不会出现擦圈问题，又能维持足够的磁通量密度，保证小功率输入下的换能效率，在1W额定输入功率下可以达到足够的声压级，满足近距离使用的音量需求。音圈采用耐高温骨架绕制，引线从振膜内侧对称引出，连接到后方的接线焊盘上，焊盘位置做了加厚铜箔处理，焊接时不容易出现焊盘脱落问题，适配手工焊接或者波峰焊的加工工艺。

　　从安装适配性来看，这款扬声器的出线方向可以根据设备内部走线需求调整，既可以从侧边出线适配薄型壳体的侧边走线布局，也可以从背部出线适配背部堆叠的PCB安装方式，安装固定方式兼容胶粘、卡扣、微型螺丝固定三种形式，设备结构工程师可以根据整机的可靠性要求灵活选择。在实际选型应用中，这类小尺寸扬声器不需要额外设计复杂的声学后腔，仅需要在设备内部预留1-2立方厘米的密封后腔空间，就可以实现不错的低频效果，对于内部空间紧张的便携设备来说，可以大幅降低结构堆叠的难度，不需要为了声学性能牺牲电池或者主板的布置空间。细节设计上，扬声器的整体外边缘做了0.1毫米的倒角处理，装配时不会刮伤壳体的喷涂或者装饰层，背部的磁钢位置做了绝缘涂层处理，即使直接贴在PCB板上安装，也不会出现短路风险，适配各类高密度堆叠的电路板布局。振膜表面的防护层采用防尘处理，日常使用中可以阻挡细微灰尘进入磁间隙，避免长期使用后出现音圈摩擦异响的问题，提升部件的长期使用可靠性。
