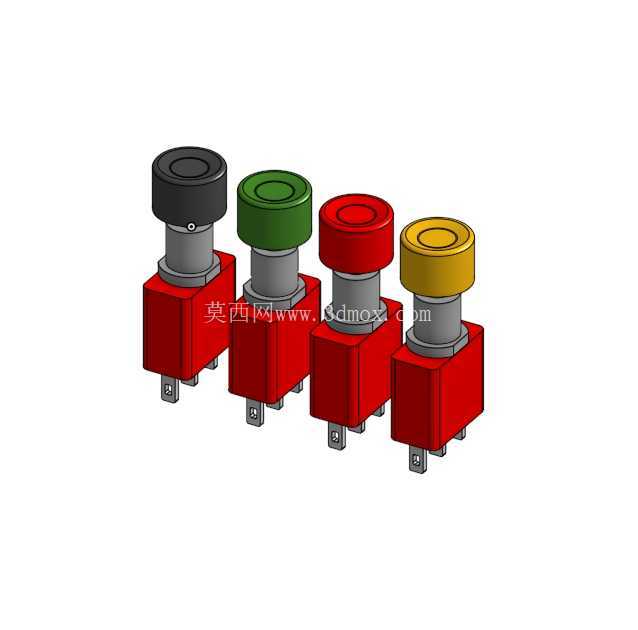

四色面板安装单刀单掷瞬时按钮结构

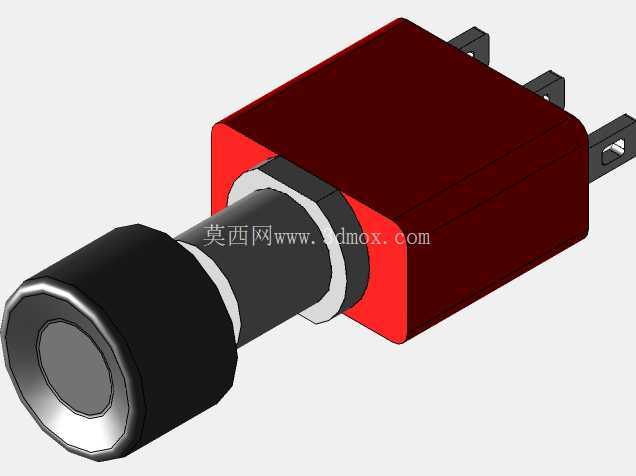

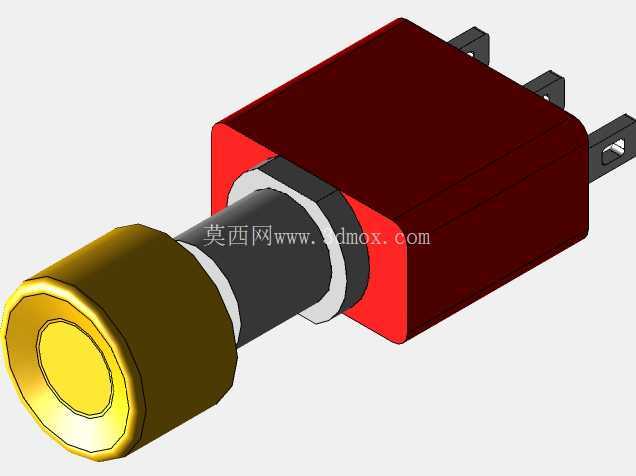

　　从结构设计来看，这款按钮采用分体式组装逻辑，上部是不同配色的按压帽，黑、绿、红、黄四种配色可以直接对应不同的功能定义，比如常规电控设计里红色对应急停或停止、绿色对应启动、黄色对应复位或预警、黑色对应备用功能，不用额外做标识印刷就能让操作人员快速区分功能，降低接线后的功能辨识成本。按压帽下方是金属导向轴套，轴套和下部红色基座之间做了限位台阶，既能保证按压过程中轴向运动不发生偏斜，也能限制最大按压行程，避免过度按压导致内部触点结构变形。这类瞬时按钮常被用在小型电控面板、实验台控制回路、DIY电子装置的信号输入环节，和常规自锁按钮不同，它仅在按压行程内保持触点导通，外力撤除后靠内部复位弹簧快速回到初始断开状态，不会持续保持通路，适合需要触发脉冲信号、点动控制的场景，比如设备的单次启动触发、信号复位、测试点位动操作，不会因为误碰后长期保持通电状态，在低压控制回路里能有效降低误操作带来的设备误动作风险。

　　基座部分采用绝缘工程塑料材质，既可以给内部触点、复位弹簧提供安装支撑，也能实现带电部件和安装面板之间的电气绝缘，底部伸出的两个插片式接线端，适配常规2.8mm规格的快速接线端子，不用焊接就能完成导线压接，在小批量设备组装时能大幅提升接线效率，插片和基座内部的动触点、静触点直接连通，省去了内部导线连接的环节，降低接触电阻带来的信号损耗。安装边界上，这款按钮采用面板卡装结构，基座上部带有定位卡圈，安装时只需要在面板上开出对应直径的安装圆孔，将按钮从面板正面推入，靠卡圈的弹性变形卡紧在面板背面，不需要额外加装螺母固定，适配1-3mm厚度的金属或塑料面板，安装后按钮突出面板的高度经过优化，既不会因为突出过多容易被外物误碰，也不会因为突出过短导致按压时手指施力不便。

　　按压行程控制在3mm左右，按压力度设置在2-3N区间，既不会因为力度太轻导致轻微震动就触发误动作，也不会因为按压力度过大导致长时间操作手指疲劳。内部触点采用银合金镀层材质，接触电阻小，在低压直流信号回路里使用时，不会因为触点氧化导致信号传输不稳定，额定通断能力适配5A以内的低压控制回路，完全满足常规小型设备的信号触发、小功率负载直接控制需求。设计过程中，复位弹簧的参数经过多轮匹配，弹簧刚度既保证松开按钮时能快速复位，复位时间控制在10ms以内，满足高速脉冲信号的触发需求，也不会因为弹簧刚度过大导致按压手感过硬。

　　不同颜色的按压帽采用相同的安装接口尺寸，同一款基座可以适配不同颜色的帽体，生产时不需要为不同功能按钮开设多套基座模具，大幅降低生产制造成本，也方便后期维护时更换损坏的帽体，不用整体拆卸按钮。基座侧面做了防转定位凸筋，安装时和面板上的对应缺口配合，避免按钮在面板内发生转动，导致接线端受力松脱。在实际选型应用中，这类按钮不需要额外搭配指示灯组件，纯机械结构的可靠性远高于带灯按钮，在高温、高湿的工业环境下，不会因为LED元件失效导致功能故障，适合用在对可靠性要求较高的设备控制点位。建模过程中，需要重点关注卡圈的弹性变形量、轴套和基座的配合间隙、触点的接触行程几个核心尺寸，配合间隙控制在0.1mm以内，既能保证运动顺畅，也不会出现晃动导致的手感松散问题；卡圈的突出高度设置为0.8mm，保证卡入面板后有足够的拉紧力，不会因为长期按压导致按钮从面板脱出；接线插片的位置度公差控制在0.2mm以内，适配快速接线端子的插接公差要求，避免出现插接过松或无法插入的问题。
