多规格阶梯式螺丝刀钉板收纳架

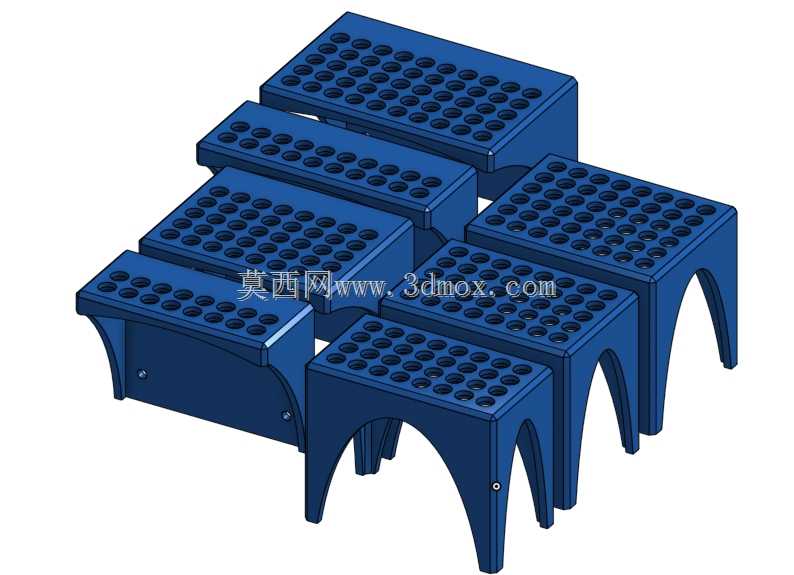

　　这套阶梯式工具收纳结构，核心是为装配工位、维修工作台、家用工具墙场景下的螺丝刀类手持工具提供规整的存放方案，解决零散工具堆放导致的拿取效率低、工具磕碰损坏、工位杂乱的实际问题。不同于普通平面式工具插架，该结构采用错落的阶梯式排布设计，每一层插板的高度依次抬升，所有插孔完全外露无遮挡，操作人员站在工位前无需抬手翻找、无需拨开上层工具，就能一眼看到所有插放的螺丝刀柄部标识，拿取路径无遮挡，单步动作即可完成取放，在高频换刀的电子装配、精密维修作业场景下，能有效减少工具找取的无效动作耗时。

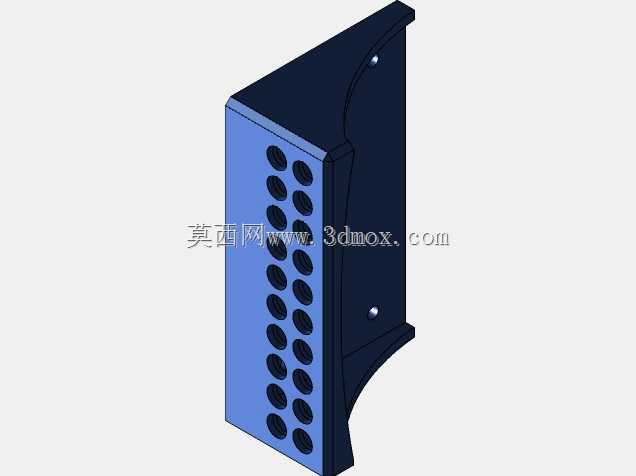

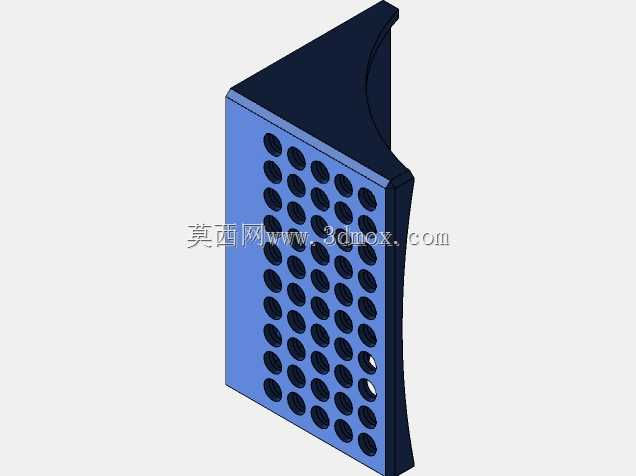

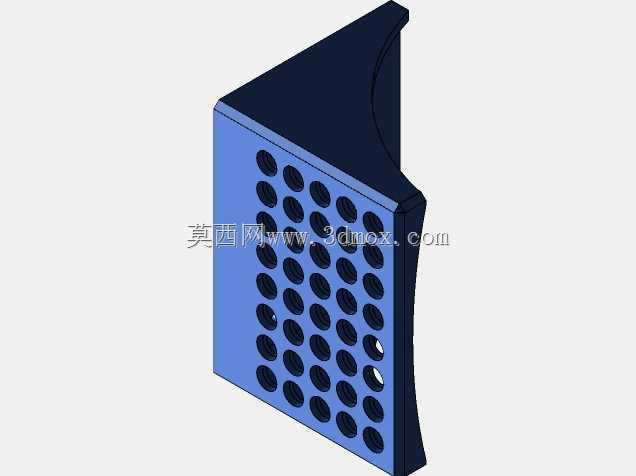

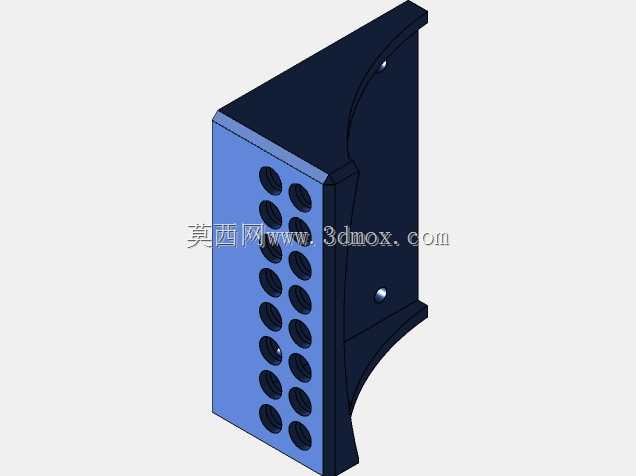

　　结构上设置了多种尺寸规格的独立插板模块，不同模块的插孔孔径、孔位密度做了差异化设计，可分别适配不同柄径的十字螺丝刀、一字螺丝刀、内六角批手柄、精密电讯批等细长杆类工具，避免小孔插不进粗柄工具、大孔放细柄工具晃动倾倒的问题。所有插板的安装孔位完全遵循1英寸标准孔距的钉板安装规范，可直接适配市面主流的冲孔挂板、工位背板，不需要额外打孔改孔，也可以通过底部的支撑结构直接放置在工作台面上使用，安装方式灵活，不需要额外的连接配件。

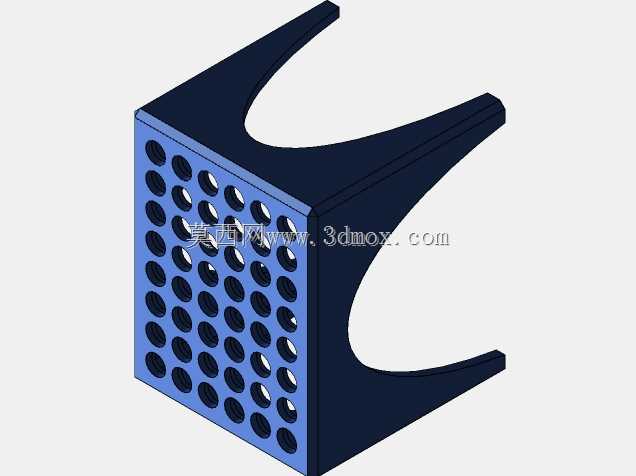

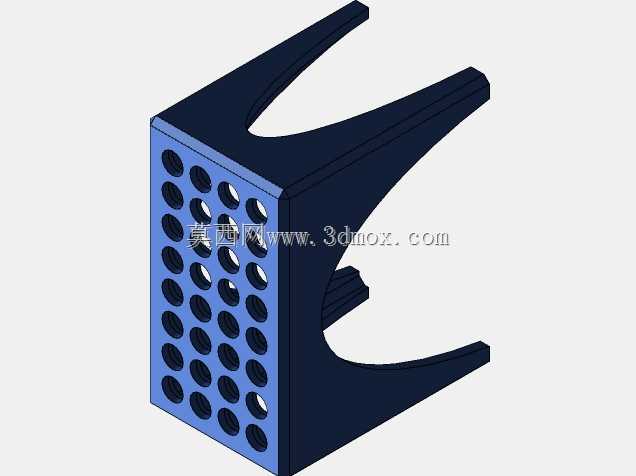

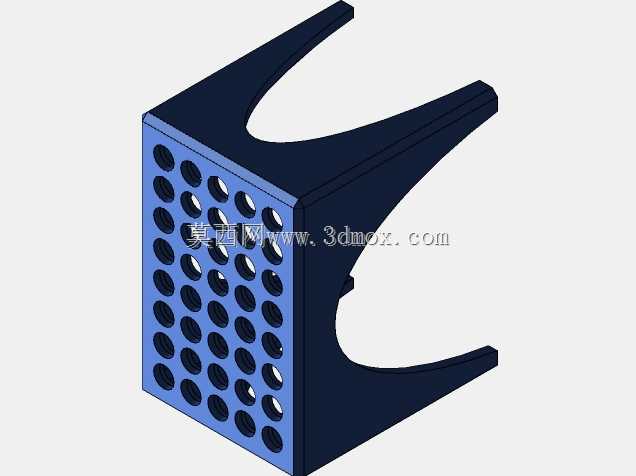

　　每个插板模块的底部都做了拱形支撑结构，一方面拱形的力学结构能提升插板整体的承重能力，即使插满金属柄的重型螺丝刀，也不会出现插板弯曲变形、插孔错位的问题；另一方面拱形底部预留了充足的走线与避让空间，若安装在带电作业工位旁，不会挤压台面上的电源线、气管，也不会遮挡台面上的小型零件盒、作业指导书卡槽。模块之间采用可拆分的独立设计，使用者可以根据自身的工具数量、工位空间大小，自由组合不同数量的插板模块，不需要一次性占用整块工位背板空间，小工位可以选2-3个模块组合，大型维修工位可以拼接多组模块覆盖整面工具墙，适配性更强。

　　插孔的排布采用矩阵式等距设计，孔与孔之间的壁厚经过受力校核，既能保证插板的结构强度，不会因为频繁插拔工具导致孔壁开裂，也能控制相邻工具之间的间隙，避免柄部过粗的工具互相挤压、剐蹭柄部的防滑层或标识。插板的边缘全部做了圆角过渡处理，没有尖锐的毛刺棱角，取放工具时不会刮伤手部、也不会刮花工具柄部的绝缘涂层，符合工位作业的安全设计要求。

　　从安装边界来看，单组模块的底部支撑跨度经过优化，直接放置在台面上时，即使插满工具整体重心也落在支撑面范围内，不会出现侧翻倾倒的问题；挂装时每个模块背部的挂孔位置与钉板孔位完全对齐，挂装后模块与背板贴合紧密，不会出现晃动、下坠的情况。不同高度的阶梯层差经过人体工学测算，站在常规工位操作距离下，后排工具的柄部刚好高出前排工具15-20mm，既不会被前排遮挡视线，也不会因为层差过大导致整体结构过高、占用过多的垂直空间，影响工位上方的照明灯具、平衡吊等设备的安装使用。

　　在实际车间应用场景中，这类收纳结构除了存放螺丝刀，也可以适配同直径的冲头、镊子、锉刀等细长杆类工具，帮助工位实现6S管理要求，让工具定置定位，减少工具遗失、混放的问题，同时规整的收纳方式也能减少工具之间的磕碰，延长精密工具的使用寿命。
