双工位焊料卷悬挂式焊接工具收纳架

　　在电子组装、线束加工、小批量PCB返修这类焊接工位场景中，焊料卷的放置、常用焊接辅助工具的收纳一直是影响工位整洁度与操作效率的细节问题。传统单轴焊锡架往往仅能承载单卷焊料，且没有预留辅助工具的放置位置，操作人员在作业过程中需要频繁伸手到工位远端拿取烙铁清洁刷、焊笔、镊子、刮锡刀等工具，多余动作不仅拉长单工位作业节拍，零散放置的工具也容易滚落沾附焊锡渣，带来额外的清洁与工具损耗成本。这款适配双Hakko611-2焊料卷盘的刀架结构，正是针对这类工位痛点做的落地化结构设计。

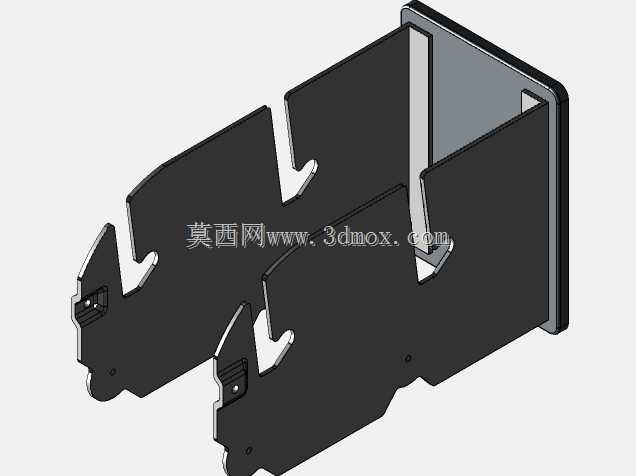

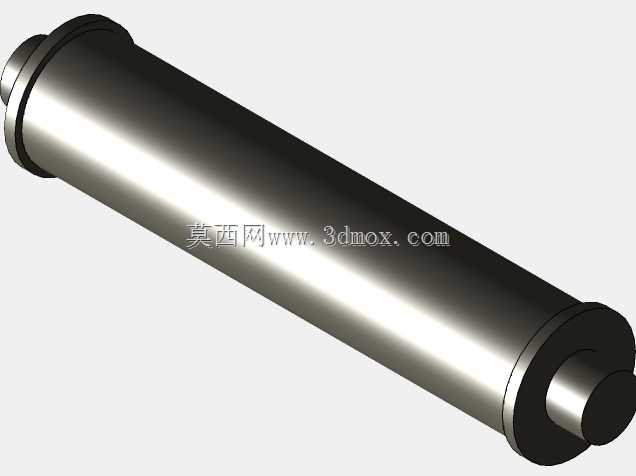

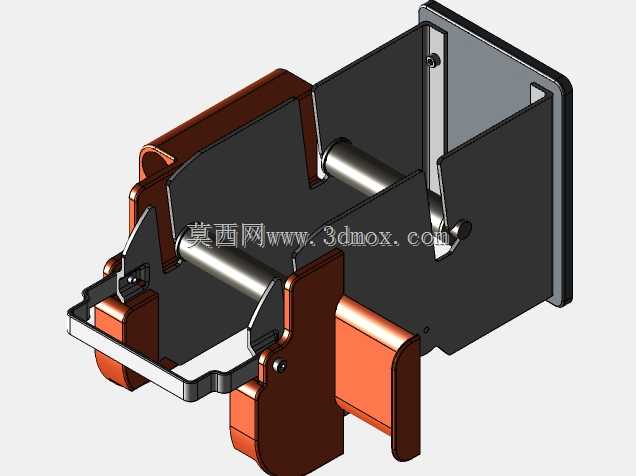

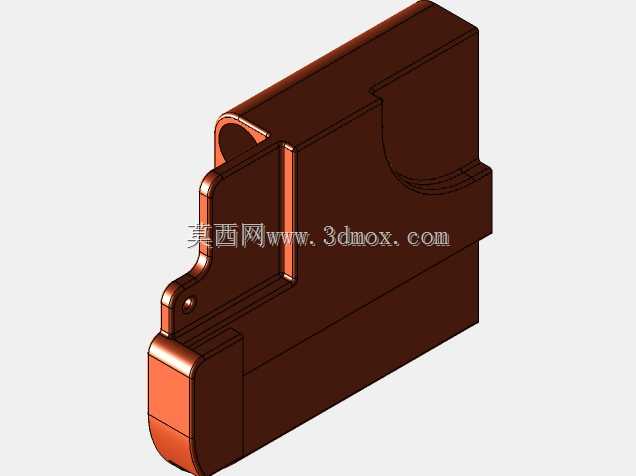

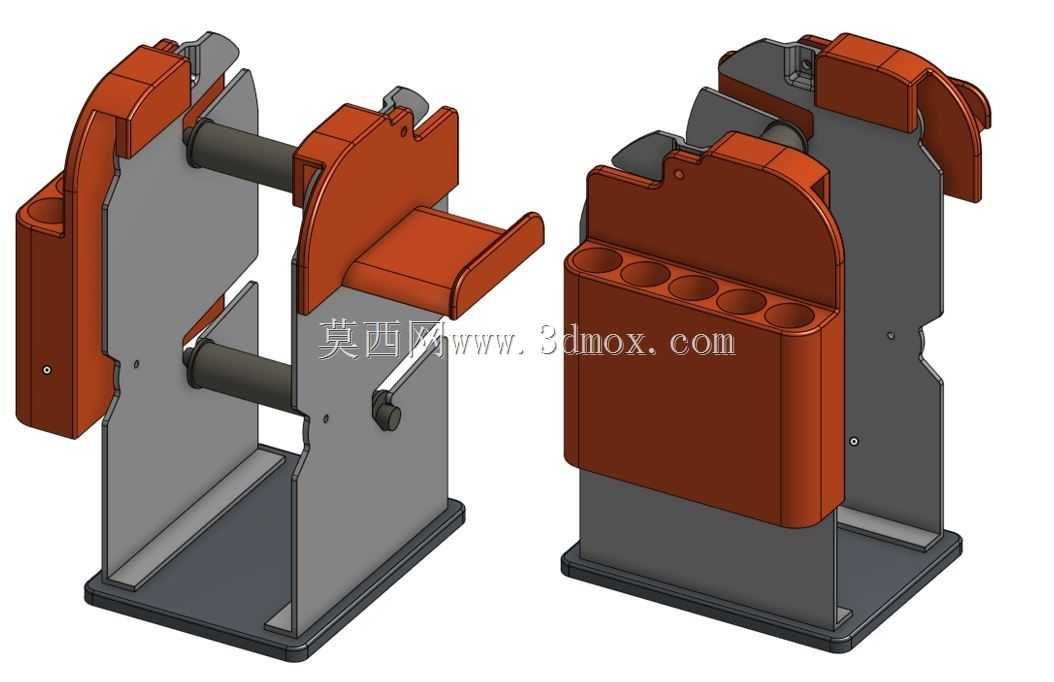

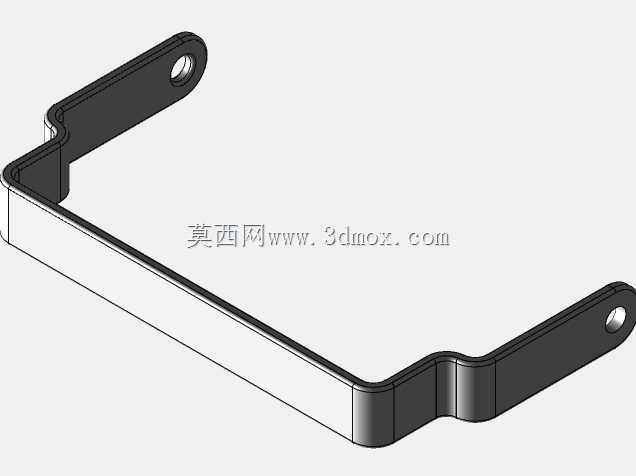

　　从结构布局来看，整体采用立式悬挂安装思路，主体支撑框架采用双侧立板加底部承托底板的框式结构，双侧立板上预留两组平行的卷轴安装位，可同时挂载两卷标准规格焊料卷，卷轴采用快拆式轴杆结构，更换焊料卷时无需额外工具，直接抽拉轴杆即可完成卷盘替换，轴杆端部做限位挡边设计，避免焊料卷在抽拉送料过程中出现轴向窜动、焊料带跑偏的问题。框架的一侧做一体化延伸的工具插台结构，插台上共设置五个等径的圆形插槽，插槽深度根据常用焊接辅助工具的手柄长度做匹配设计，可分别放置尼龙清洁刷、焊剂去除笔、精密划针、工艺刻刀、不锈钢镊子这类高频使用工具，每个插槽的底部都设计了贯通的透气小孔，避免插槽形成密闭空腔产生真空吸附效应，导致工具插取时出现卡滞、拔取费力的问题，同时贯通孔也能及时排出插槽内积存的焊锡渣、助焊剂残留，日常清洁时直接用毛刷扫过即可完成槽内清理，无需逐槽抠除杂物。

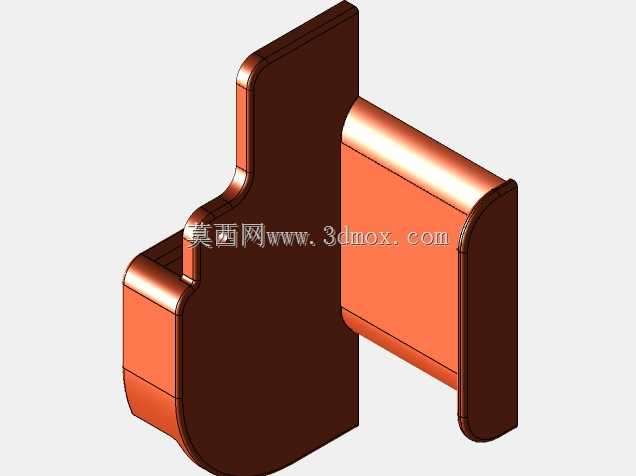

　　框架的另一侧设计为卡顿磁带卷轴挂载区，预留的三个安装位分别适配1/2英寸、1/4英寸、1/8英寸三种常用规格的卡顿屏蔽磁带卷轴，满足线束焊接过程中屏蔽层包裹、接地处理的物料取用需求，卷轴安装位与焊料卷轴采用同规格的快拆轴结构，不同规格卷轴可灵活互换位置，适配不同操作人员的使用习惯。整体安装边界上，底部承托底板的平面度控制在0.2mm以内，可直接平稳放置在标准焊台旁的工作台面上，无需额外打孔固定，若需要节省台面空间，双侧立板的上部预留了挂装孔位，可通过螺丝将整个架体固定在工位背板、防静电工作台侧挂板上，挂装后整体突出安装面的距离控制在120mm以内，不会占用过多操作空间，也不会干扰焊台手柄、吸烟臂的正常活动范围。

　　结构细节上，所有与操作人员手部接触的边缘都做了R2以上的圆角倒钝处理，避免取放工具、抽拉焊料时被锐边划伤，工具插台的上部做了15度的外倾角度，工具插入后呈自然向外倾斜的状态，操作人员无需刻意抬臂即可顺手拿到所需工具，符合上肢作业的人机工程学角度，减少长时间作业的腕部疲劳。焊料卷轴的出线位置做了光滑的圆弧导向面，焊料带抽出时不会与架体产生硬摩擦刮蹭，避免焊料带表面的助焊剂涂层被刮落，影响焊接上锡效果。整体结构采用对称式受力设计，即使满载两卷焊料、五个插槽都放满工具、另一侧挂满磁带卷轴，整体重心也落在底部承托底板的中心范围内，放置在台面上时不会出现侧翻、倾斜的问题，抽拉焊料时架体不会随拉力产生移位。

　　从实际工位适配性来看，这款架体可覆盖绝大多数电子焊接工位的物料与工具收纳需求，将原本散落在台面各处的焊料卷、辅助工具、屏蔽磁带集中整合在一个架体上，单工位可减少约30%的零散物料占用空间，操作人员取放工具、抽拉焊料的动作半径可缩短至小臂活动范围内，无需侧身或抬臂远距离取物，对于标准化焊接工位的5S整理、作业效率提升都有实际的落地价值，结构上没有复杂的传动或异形结构，加工难度低，无论是小批量3D打印制作供个人工位使用，还是开模批量生产作为焊台配套附件都具备可行性。
