PH06AWJ高扭矩步进电机结构设计

　　在桌面级CNC雕铣设备的进给轴选型过程中，很多结构工程师都会遇到扭矩余量不足、安装空间受限的矛盾，常规42系列步进电机要么额定扭矩达不到重切削进给的要求，要么机身过长挤占Z轴的行程空间，这款圆形机座的步进电机，就是针对这类紧凑安装场景下的精确运动控制需求设计的。从实际应用场景来看，这类电机除了适配小型CNC设备的XYZ轴传动，还可以用在桌面级协作机器人的关节驱动、3D打印设备的挤出机构、自动化生产线的小型物料分拣工位、实验室精密液体加注平台的位移驱动上，尤其是对安装位轴向尺寸有严格限制、同时需要保持足够输出扭矩的场合，这款电机的结构设计能很好平衡性能与空间的矛盾。

　　从功能特性上看，这款电机额定输出扭矩可以覆盖5kg·cm级别的负载需求，实际运行时的保持扭矩能支撑带一定预紧力的直线导轨传动，不会出现低速进给时的丢步问题；机身上预留的可拆卸线缆接口，配套的线缆长度足够覆盖常规设备内部的布线需求，不需要额外做线缆延长转接，也避免了固定线缆版本在安装时因为走线角度问题导致的线缆根部折损问题，安装时可以根据设备内部的走线方向调整线缆出线位置，适配不同的布线空间。机座采用方形安装法兰设计，四个安装孔的孔位完全匹配NEMA17标准的安装尺寸，也就是说，之前使用常规42系列步进电机的设备，不需要修改安装板的孔位尺寸，就可以直接替换这款电机，不需要做额外的结构改型，对于设备迭代升级来说，能大幅减少结构修改的工作量。

　　从设计思路上看，这款电机没有一味追求更小的机身尺寸，而是在保证标准安装接口兼容性的前提下，优化了定子与转子的叠片结构，在相同的机身截面尺寸下提升了扭矩输出密度；输出轴采用标准的D型轴截面设计，配套同步轮、联轴器的时候不需要额外做轴面加工，就可以实现周向固定，避免传动过程中出现轴与连接件的相对滑动；机座的端盖采用一体式加工结构，轴承安装位的同轴度控制在较高的精度范围内，电机高速运转时的径向跳动量很小，搭配高精度滚珠丝杠使用的时候，不会因为轴的跳动导致丝杠的反向间隙增大，能保证长期运行的传动精度。

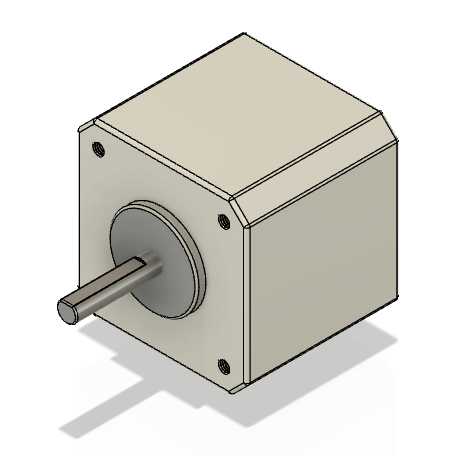

　　关于外形尺寸与安装边界，这款电机的方形法兰边长为标准42mm，安装孔的中心距为31mm，适配M3的安装螺丝，安装时螺丝拧入端盖的深度需要控制在3mm以内，避免拧入过深顶到内部的绕组造成绝缘破损；电机机身的轴向长度比同扭矩的常规方形步进电机缩短了约10%，在Z轴垂直安装的场景下，可以给滑台留出更多的行程空间，不会因为电机机身过长导致滑台走到下限位时与电机本体发生碰撞；输出轴的伸出长度为标准尺寸，搭配常规的20mm外径联轴器时，不需要额外加轴套调整配合长度，轴径为5mm，适配市面上绝大多数小型传动部件的安装孔径。在实际建模装配的时候，需要注意电机本体的散热空间预留，虽然这类步进电机在额定负载下的温升不高，但如果是封闭安装在设备外壳内部，还是需要在电机对应的外壳位置预留散热孔，避免长期连续运行时温度过高导致绕组绝缘老化加速；另外电机的线缆出线端需要预留至少10mm的弯曲半径，不要把线缆折成直角，避免内部芯线断裂影响信号传输。

　　很多工程师在选型步进电机的时候，容易只看标称扭矩参数，忽略安装接口的兼容性和实际运行时的扭矩曲线，这款电机在低速段的扭矩输出非常平稳，在100rpm以内的转速区间，扭矩衰减幅度很小，非常适合低速大负载的直驱场景，不需要额外搭配减速箱就可以直接驱动负载，能减少传动链的间隙，提升整个运动机构的定位精度。在做三维结构设计的时候，电机的安装板最好采用6061铝合金材质，厚度不小于3mm，保证安装时的结构刚性，避免电机高速运转时因为安装板共振产生噪音；电机输出轴与联轴器的配合段需要涂抹少量的润滑脂，方便后期维护拆卸，也避免长期使用后轴与联轴器发生锈蚀粘连。
