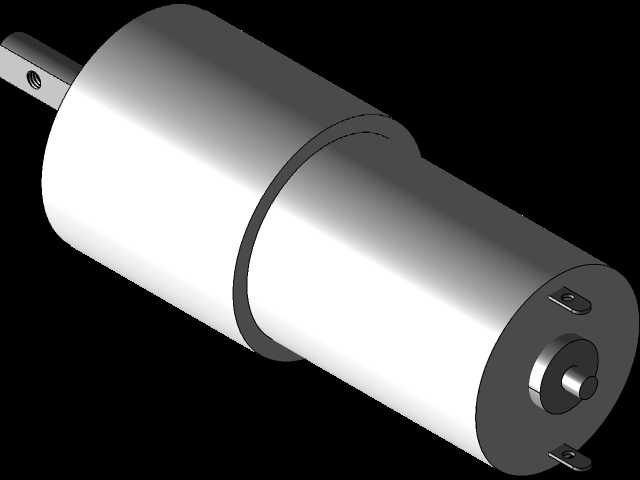

IG32型12V直流重型行星齿轮减速电机

　　这款行星齿轮减速电机的输出轴采用单扁位带通孔设计，适配D型孔联轴器、同步带轮等常见传动连接件，安装时无需额外加工键槽，仅需通过紧定螺钉穿过轴端通孔即可完成周向固定，能有效避免传动过程中出现的轴毂打滑问题，适配多数小型自动化设备的快装需求。从结构布局来看，电机本体与减速箱采用同轴串联设计，整体为圆柱形外观，最大外径处为减速箱壳体，电机段外径略小于减速箱段，两段壳体通过止口配合加周向螺钉锁紧，装配时可保证两段的同轴度控制在0.02mm以内，降低高速运转时的径向跳动量。

　　在实际应用场景中，这类12V供电、200转额定输出转速、15Kgfcm额定扭矩的减速电机，常被用于小型移动机器人的行走驱动单元，比如教育类竞赛机器人、室内巡检AGV的主动轮驱动，单台电机可直接驱动直径60-80mm的橡胶行走轮，在平整硬质地面上可承载1.5-2kg的整机重量，满足低速平稳行走的需求；也可用于小型电动执行机构的动力源，比如自动开窗器的推杆驱动、小型物料分拣装置的摆臂驱动，凭借行星齿轮结构的高传动效率，在频繁正反转的工况下也能保持稳定的扭矩输出，不会出现普通减速电机在堵转瞬间的齿轮崩齿问题。

　　设计层面，这款电机的减速级采用3K型行星轮系布局，内齿圈与减速箱壳体采用一体化注塑钢材质，既保证了内齿的啮合强度，又能控制整体重量，太阳轮直接加工在电机转子的输出轴端，省去了额外的联轴器连接环节，减少了传动链上的间隙累积，三级行星减速的结构设计让总减速比达到1:150左右，可将电机本体每分钟近3万转的空载转速降至输出端的200转额定转速，同时将转子输出的小扭矩放大至15Kgfcm的额定输出扭矩，适配低速大负载的使用需求。

　　安装边界方面，这款电机的减速箱输出端面预留有4个均布的M2.5螺纹安装孔，孔位分布在直径28mm的分度圆上，安装时可通过4颗螺钉将电机直接固定在设备的安装立板上，输出轴的轴向伸出长度为10mm，轴径为6mm，扁位深度为1mm，设计安装结构时需要预留至少12mm的轴向空间用于安装传动件，电机尾部的出线端为径向出线，出线方向与电机轴线垂直，布线时需要在电机尾部预留至少8mm的径向空间，避免线材被壳体挤压破损。

　　从工况适配性来看，这款电机的额定工作电压为12V直流，可直接适配常见的锂电池、开关电源供电方案，无需额外的电压转换模块，连续运转时的壳体温升控制在40K以内，在环境温度-10℃到50℃的范围内均可正常工作，行星齿轮采用金属粉末冶金材质，齿面经过硬化处理，在额定负载下的使用寿命可达1000小时以上，适合用于非连续运转的小型自动化设备，不适合长时间满负载堵转的工况，选型时需要注意预留20%左右的扭矩余量，避免过载导致齿轮磨损加剧。

　　在结构细节处理上，电机的输出轴处采用双唇形橡胶油封密封，可防止减速箱内的润滑脂泄漏，同时阻挡外部的粉尘、水汽进入减速箱内部，适配多尘、轻度潮湿的室内工作环境，电机本体的外壳采用镀锌钢板拉伸成型，表面无多余的凸起结构，整体外观规整，在进行三维结构装配时，可直接将电机模型作为外购标准件导入装配体，仅需匹配安装孔位、输出轴尺寸与外部轮廓即可，无需对电机本身进行二次结构修改，能有效缩短结构设计阶段的标准件建模周期。
