三伺服驱动高速变频调速领式包装设备

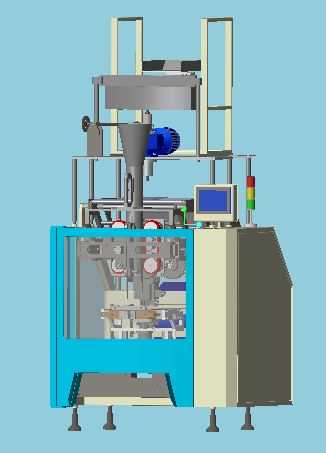

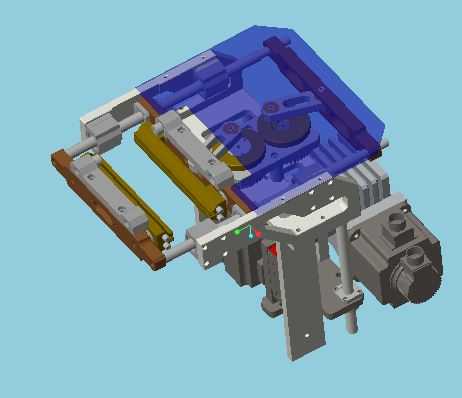

本作品为三伺服驱动的高速变频调速领式包装设备三维建模成果，建模过程中严格遵循工业包装设备的实际设计逻辑，对设备各功能模块进行了1:1比例的精细化还原。整体建模从设备的支撑底座开始搭建，依次完成进料输送机构、领式成型导料结构、纵封横封执行组件、成品输出单元、电气控制柜体、人机交互操作屏、状态警示三色灯等核心部件的建模，各部件之间的装配关系完全匹配实际设备的安装逻辑，运动部件预留了符合机械设计规范的活动间隙，可直观呈现设备运行时各机构的动作配合逻辑。材质渲染阶段针对不同部件的物理属性进行了差异化设置：设备外部的安全防护门板采用亮蓝色哑光金属漆材质，还原工业设备常用的防护面板质感；机架主体采用银灰色磨砂金属材质，体现碳钢机架的厚重稳固特性；透明观察窗采用高透亚克力材质，设置了轻微的环境反射效果，可清晰观察到设备内部的封合、送膜、拉袋等核心执行机构；人机交互屏幕采用深色玻璃面板搭配浅灰色边框，还原工业触控屏的真实视觉效果；底部支撑脚座采用黑色防滑橡胶材质，搭配金属调节螺杆，还原设备调平支撑结构的细节。设计思路上围绕每分钟150包的高速运行需求，采用三伺服分别控制送料、拉膜、封切三个核心动作，通过变频调速系统实现不同包装规格下的参数适配，领式成型结构可平稳完成包装膜的对折成型，避免高速运行下的膜料偏移问题；设备整体布局紧凑合理，将驱动电机、传动组件内置在机架内部，既降低运行时的安全隐患，也减少设备占用的生产场地空间，侧边的电气柜集成了变频控制模块、伺服驱动模块，走线槽、接线端口等细节均做了建模还原，三色警示灯设置在设备顶部醒目位置，可实时反馈设备运行、待机、故障三种状态，操作面板设置在设备侧前方符合人体工程学的高度，方便操作人员进行参数调整与状态监控。
