立式领式VFFS自动称重包装设备

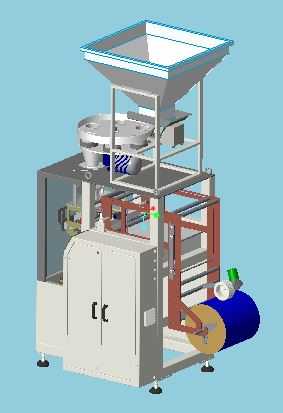

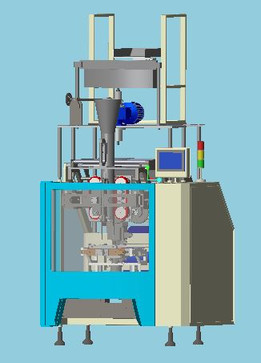

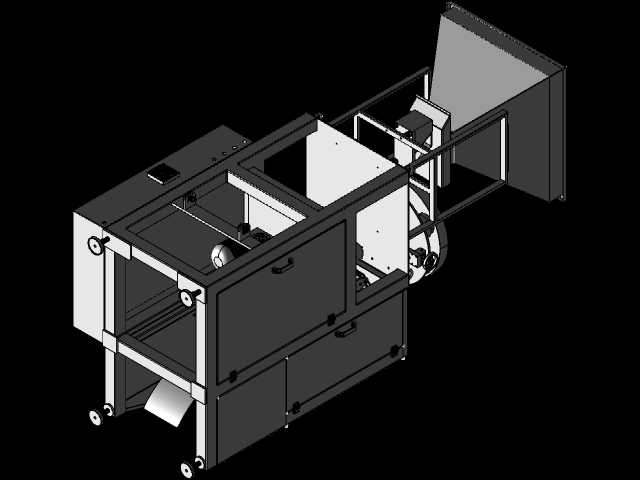

本作品为立式成型充填封口包装设备的三维数字化模型，建模过程严格遵循工业包装设备的实际设计逻辑，采用自顶向下的装配设计思路完成全结构搭建。首先从设备的整体功能分区入手，将整机划分为顶部储料进料单元、多工位计量称重单元、立式制袋成型单元、横向纵向热封单元、成品输出单元以及电气控制柜体六大核心模块，各模块间的装配定位、运动配合关系完全还原真实设备的运行逻辑。建模阶段对每一处结构细节都做了精准还原：顶部的敞口式储料料斗采用倾斜导料结构设计，料斗边缘做了卷边强化处理，支撑框架采用工业铝型材拼接结构，清晰还原了型材连接角件、安装螺栓的细节特征；中部的旋转式计量料杯组搭配多头称重补料机构，精准还原了料盘分度定位结构、料门开合驱动组件的装配关系，可直观呈现计量工位的物料流转路径；中部的包装执行舱采用透明防护门设计，内部的拉膜滚轮、成型领、纵封热压块、横封切断组件的相对位置完全符合立式包装机的走膜逻辑，可清晰观察袋成型、封口、切断的全流程动作路径；侧置的电气控制柜还原了操作面板上的触控显示屏、控制按钮、急停开关的布局，柜体采用双开门结构，还原了柜门把手、柜体散热孔、支撑脚轮与可调脚杯的细节特征。材质与渲染阶段针对不同部件做了差异化的材质表现：储料料斗与物料接触部件采用食品级不锈钢材质，还原了金属拉丝的细腻质感；机架与柜体采用冷轧钢板喷塑工艺的哑光灰白材质，热封组件做了耐高温金属的深色质感处理，透明防护门采用高透亚克力材质，还原了轻微的反光与折射效果；操作按钮根据功能区分做了红、绿、蓝等不同的色彩标识，急停按钮采用醒目的红色蘑菇头样式，提升模型的真实感。整体模型完整还原了该类立式包装机60-65袋/分钟的高速包装产能对应的结构设计特点，清晰呈现了杯式计量搭配多头称重补料的高精度填料方案，各运动部件的配合间隙、安装定位都符合机械设计的公差要求，既可以作为包装机械设计的参考方案，也可用于设备操作培训、产品展示演示等场景，完整展现了立式自动包装设备从进料到成品输出的全流程结构逻辑。
