欧姆龙E5CC系列加热器筒温控制器结构

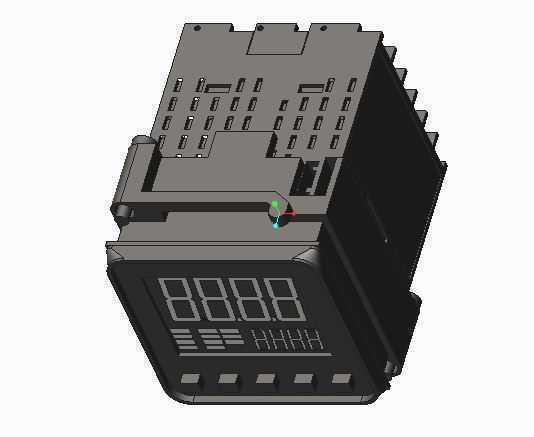

　　在工业加热类设备的电控系统搭建中，加热器筒温控制是直接决定工艺稳定性的核心环节，这款温控器的三维结构完全还原了实物的装配边界与细节特征，可直接用于电控柜的布局干涉校验、安装位开孔设计以及配套接线端子的排布规划。从实际应用场景来看，这类温控器广泛覆盖注塑机料筒加热、小型热处理炉温管控、热封设备辊筒温度调节、实验加热平台温控等场景，核心作用是通过采集前端热电偶或热电阻的温度信号，经过内置PID运算后输出控制信号，驱动固态继电器或接触器通断，将被控加热区域的温度稳定在工艺设定的阈值范围内，避免温度超差导致的原料碳化、加热不足、工件报废等生产问题。从功能特性的结构对应来看，正面的数显区域采用下沉式防护设计，

　　四位数码管的显示窗口做了遮光倒角处理，可避免车间强光照射下的读数偏差，下方的操作按键采用凸点防滑结构，按键的按压行程预留了1.2mm的操作空间，适配操作人员戴薄劳保手套的操作需求，不会出现按动卡滞、误触的问题。设备背部的接线端子排布采用分层错落设计，强电输入输出端子与弱电信号端子做了物理隔离筋分隔，从结构上避免接线时强弱电混接的风险，端子的接线孔深度预留了6mm的压线空间，适配1.5-2.5平方的多股电控线缆，拧紧螺丝后不会出现线缆松脱、接触不良的问题。从设计思路来看，整体外壳采用卡扣加螺丝的双重固定结构，上下壳体的配合面做了错位止口设计，可达到IP20的防护等级，能够阻挡车间内的金属碎屑、浮尘落入设备内部造成电路短路，

　　外壳侧面的散热格栅采用斜向开孔设计，既保证内部电路元件的散热通风，又避免垂直落尘直接堆积在电路板上。设备两侧的安装卡扣采用弹性悬臂结构，适配标准45*45mm的电控柜开孔尺寸，安装时只需将设备推入开孔位，两侧卡扣会自动卡紧在柜体内壁，不需要额外加装固定支架，拆卸时只需按压两侧卡扣即可抽出设备，大幅提升电控装配与后期维护的效率。从安装边界来看，设备的主体进深尺寸为60mm，接线完成后线缆的弯曲半径需要预留至少30mm的后部空间，因此电控柜内安装位的后部净空需要保证不小于90mm，避免线缆过度弯折导致的绝缘层破损、接线端子受力松脱；设备上下方向需要预留至少10mm的散热间隙，左右方向预留5mm的安装操作间隙，

　　避免多台温控器紧密排布时的散热叠加问题，保证设备长期运行的稳定性。在三维建模的细节处理上，外壳的拔模角度、卡扣的弹性形变空间、显示窗口的透光件厚度、按键的配合间隙都完全按照实物的工程公差做了还原，导入电控柜装配模型后可直接做干涉检查，不需要二次调整结构尺寸，能够直接用于生成BOM清单、安装指导图的制作，也可用于设备操作培训的可视化演示素材，帮助运维人员快速熟悉设备的结构组成与拆装流程。
