立式领式颗粒粉末自动包装机三维设计

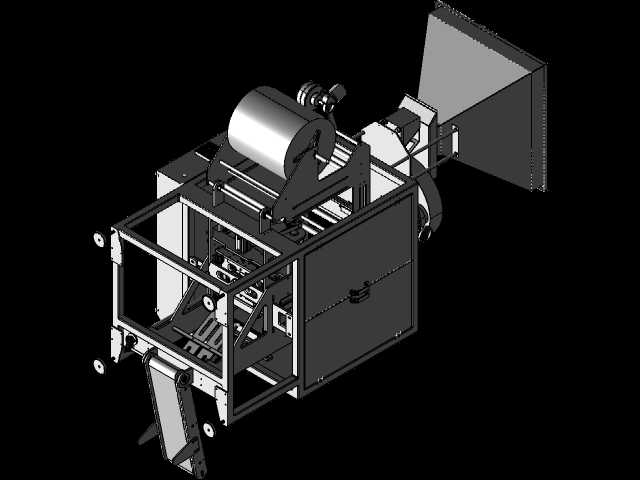

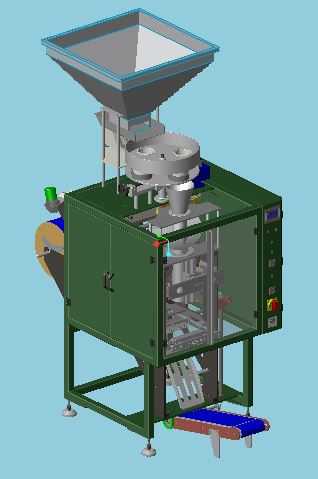

本作品为立式领式自动包装机的三维设计模型，整体采用三维建模软件完成全参数化结构搭建，完整还原了设备从进料到成品输出的全流程功能结构。建模过程中严格遵循包装机械的实际设计规范，对各功能模块进行独立建模后完成总装配，保证各部件间的装配关系符合实际机械配合公差要求，可直观呈现设备的运行逻辑与结构组成。模型顶部设置大倾角方锥形进料料斗，料斗边缘做折边加固结构设计，内壁采用光滑曲面建模模拟不锈钢材质属性，可保障豆类、大米、茶叶、咖啡、种子、颗粒状粉末、零食等各类待包装物料顺畅下落，无积料死角。料斗下方衔接计量供料机构，采用旋转式量杯计量结构设计，建模时还原了量杯的容积调节结构与旋转传动配合关系，可根据不同物料的包装规格调整计量容量，保障分装精度。设备主体机架采用方管焊接框架结构建模，外部覆盖钣金护罩，护罩正面设置透明观察窗结构，可直观观察内部包装成型、封合的工作状态，护罩侧面设置操作控制面板，集成数显屏、操作按钮与急停开关，符合实际设备的人机操作设计逻辑。设备中部为核心包装执行区域，建模时完整还原了领式成型器、纵封机构、横封机构、拉膜机构的结构细节，领式成型器采用曲面建模保障包装膜可顺畅弯折成袋型，纵封与横封机构还原了加热封合块的安装结构与加压传动设计，可完成包装袋的侧边与上下端热封合工序。设备下部设置成品输出输送带，采用蓝色带面与棕色机架的材质区分渲染，完成封切的成品包装袋可直接落至输送带输出至下一工序。渲染阶段对不同部件赋予对应材质属性，机架护罩采用哑光深绿金属漆材质，料斗与内部接触物料部件采用镜面不锈钢材质，输送带采用哑光橡胶材质，操作按钮采用红、绿等醒目的工程塑料配色，透明观察窗采用半透明玻璃材质，通过光影渲染突出各部件的结构层次与材质差异，整体模型结构完整，各运动部件的装配关系清晰，可用于包装机械的结构教学、方案展示与设计参考，完整呈现了立式领式包装机的工作原理与结构设计思路。
